यह स्मार्ट पार्किंग के लिए डुअल चैनल वाहन लूप डिटेक्टर, दिशा पहचान और 6 आउटपुट मोड के साथ को आधुनिक पार्किंग सिस्टम को अधिक सटीक वाहन गति जानकारी और प्रवेश द्वारों, निकास द्वारों और नियंत्रित लेन पर अधिक नियंत्रण लचीलापन प्रदान करने के लिए डिज़ाइन किया गया है। CH1 और CH2 से जुड़े दो इंडक्शन लूप के साथ, डिटेक्टर यात्रा की दिशा निर्धारित करने के लिए वाहन सक्रियण के क्रम का विश्लेषण कर सकता है, जिससे पार्किंग सिस्टम को आने वाले और बाहर जाने वाले यातायात को अधिक प्रभावी ढंग से अलग करने में मदद मिलती है। इसके छह चयन योग्य ऑपरेटिंग मोड दिशात्मक पहचान, डुअल-चैनल स्वतंत्र उपस्थिति निगरानी, ​​प्रवेश पल्स आउटपुट और निकास पल्स आउटपुट का समर्थन करते हैं, जिससे एक ही डिटेक्टर विभिन्न पार्किंग नियंत्रण रणनीतियों की सेवा कर सकता है। स्वतंत्र रिले आउटपुट बैरियर गेट, पार्किंग नियंत्रकों, टिकटिंग उपकरणों, वाहन काउंटरों, लेन संकेतकों और अन्य एक्सेस प्रबंधन उपकरणों के साथ इंटरफेस कर सकते हैं, जिससे यह इकाई बिना निगरानी वाले पार्किंग सुविधाओं और स्वचालित वाहन एक्सेस सिस्टम के लिए उपयुक्त हो जाती है।

विभिन्न लूप लेआउट और यातायात की स्थिति वाले प्रतिष्ठानों के लिए, डिटेक्टर स्वतंत्र 8-स्तरीय संवेदनशीलता समायोजन, चार चयन योग्य आवृत्ति स्तर और एक व्यापक 20-2000 μH लूप इंडक्टेंस रेंज प्रदान करता है। ये सेटिंग्स इंस्टॉलर को आसन्न लूपों के बीच हस्तक्षेप को कम करते हुए वाहन पहचान प्रदर्शन को अनुकूलित करने में मदद करती हैं। स्वचालित संवेदनशीलता बूस्ट (ASB) ट्रकों, ट्रेलरों, आर्टिकुलेटेड वाहनों और उच्च-चेसिस वाले वाहनों के लिए पहचान निरंतरता में सुधार करता है, जबकि स्थायी उपस्थिति और स्वचालित रीसेट विकल्प छोटी वाहन यात्राओं और विस्तारित अधिभोग दोनों के लिए लचीलापन प्रदान करते हैं। स्पष्ट CH1/CH2 LED संकेतक वाहन स्थिति निगरानी और लूप दोष निदान में सहायता करते हैं, और DIP-स्विच कॉन्फ़िगरेशन ऑन-साइट सेटअप को सीधा बनाता है। LD-200 100-240 VAC और LD-202 12-24 V संस्करणों में उपलब्ध, यह डुअल चैनल लूप डिटेक्टर स्मार्ट पार्किंग, बैरियर गेट ऑटोमेशन, वाहन दिशा प्रबंधन, एक्सेस कंट्रोल और यातायात प्रवाह निगरानी के लिए एक बहुमुखी समाधान प्रदान करता है।

• 1. 15-2000 μh पहचान रेंज
  • लूप डिटेक्टर 15 μH से 2000 μH तक की एक विस्तृत पहचान रेंज का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और विन्यासों को समायोजित करता है।
  • विस्तृत पहचान रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।

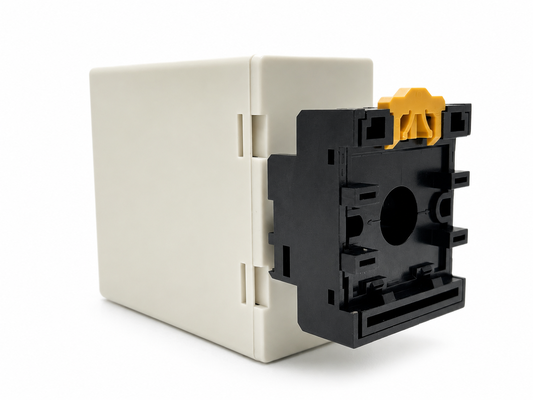

• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर हाउसिंग सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. डायग्नोस्टिक क्षमताएं और LED संकेत
  • व्यापक डायग्नोस्टिक क्षमताएं लूप और स्थापना समस्याओं के सटीक निदान को सक्षम करती हैं और LED स्थिति के माध्यम से दिखाती हैं, इष्टतम प्रदर्शन सुनिश्चित करती हैं और डाउनटाइम को कम करती हैं।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक पता लगाने के आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. स्वचालित संवेदनशीलता बूस्ट (ASB)
  • यह सुविधा स्वचालित रूप से वाहन का पता चलने पर संवेदनशीलता को अधिकतम तक बढ़ाकर बड़े ट्रक-ट्रेलर संयोजनों और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, जिससे विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनी रहती है।
• 7. 17 डिप स्विच सेटिंग
  • शेल पर डिप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 8. डुअल चैनल सहयोगात्मक रूप से या स्वतंत्र रूप से काम करते हैं
  • डुअल चैनल लूप डिटेक्टर को दो सिंगल चैनल संस्करणों के रूप में इस्तेमाल किया जा सकता है, दो स्वतंत्र पहचान चैनलों का समर्थन करता है।
  • कई लूपों की एक साथ निगरानी की अनुमति देते हुए, लूप डिटेक्टर में सिंगल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता होती है। वाहन पहचान के लचीलेपन और सटीकता को बढ़ाता है।
• 9. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए समायोजित किया जा सकता है।

LD-200 श्रृंखला डिटेक्टर को निम्नलिखित में से किसी भी मोड के लिए कॉन्फ़िगर किया जा सकता है:

• CH1 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झिलमिलाता हुआ: लूप शॉर्ट सर्किट होने या लूप के बाद पर्याप्त मोड़ न होने का संकेत देता है।
• तेजी से झिलमिलाता हुआ: लूप ओपन सर्किट होने या लूप के बाद बहुत अधिक मोड़ होने का संकेत देता है।
• CH2 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झिलमिलाता हुआ: लूप शॉर्ट सर्किट होने या लूप के बाद पर्याप्त मोड़ न होने का संकेत देता है।
• तेजी से झिलमिलाता हुआ: लूप ओपन सर्किट होने या लूप के बाद बहुत अधिक मोड़ होने का संकेत देता है।

• लूप की संवेदनशीलता और आवृत्ति को 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
• उपयोगकर्ता डिप-स्विच सेटिंग तालिकाओं में दिखाए गए अनुसार विभिन्न मोड में सेटिंग बदलकर 8 विभिन्न सेटिंग्स का चयन कर सकते हैं। CH1 संवेदनशीलता चयन के लिए डिप स्विच 6, 7 और 8, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।
• CH2 संवेदनशीलता चयन के लिए डिप स्विच 3, 4 और 5, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता वृद्धि

(स्विच1=S1) D3, D4, D5 और (स्विच2=S2) D1, D2 सेटिंग विशेष फ़ंक्शन(मोड1,2,3 दिशा पहचान। मोड4,5,6 सामान्य मोड, दो लूप पहचान अलग हैं।)

(स्विच1=S1) D6 और D7 और D8 और (स्विच2=S2) D3 और D4 और D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन। (आठ स्तर विकल्प)

(स्विच1=S1) D9 और D10 और (स्विच2=S2) D6, D7 सेटिंग आवृत्ति (20 K से 100 KHz)।

रीसेट बटन: कृपया ध्यान दें: डिप स्विच में कोई भी सेटिंग परिवर्तन करने पर LD-200 को हर बार रीसेट किया जाना चाहिए।

लूप को सड़क की सतह के साथ मिश्रित करने के लिए एक "क्विक-सेट" काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है।

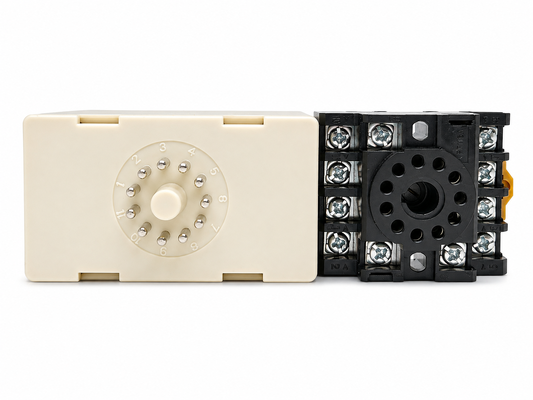

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को लंबवत दिशा में रखें

LD-100	LD-102	LD-200	LD-202	JTHT-11
सिंगल चैनल 100-240 V AC	सिंगल चैनल 12-24 V AC/DC	डुअल चैनल 100-240 V AC	डुअल चैनल 12-24 V AV/DC	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर
