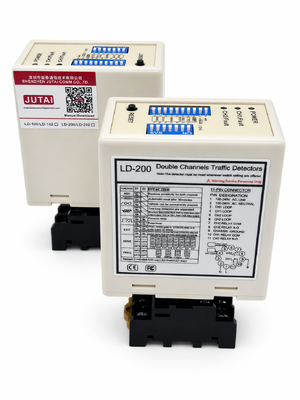

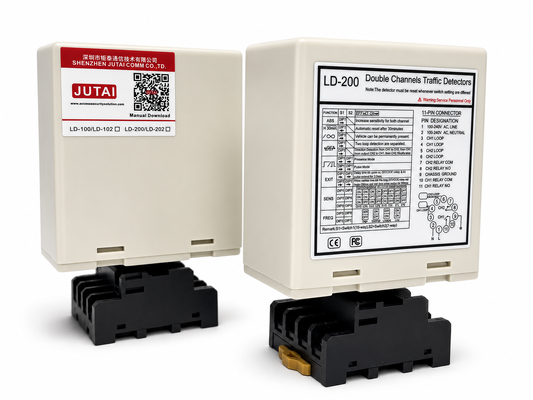

The 4 आवृत्ति स्तरों और एंटी-इंटरफेरेंस डिज़ाइन के साथ आसन्न लूपों के लिए डुअल लूप वाहन डिटेक्टर उन इंस्टॉलेशन के लिए अनुकूलित है जहाँ कई इंडक्शन लूप एक-दूसरे के करीब स्थित होते हैं, जैसे कि पार्किंग प्रवेश द्वार, मल्टी-लेन बैरियर सिस्टम, औद्योगिक एक्सेस रोड और यातायात नियंत्रण क्षेत्र। CH1 और CH2 को चार चयन योग्य स्तरों - उच्च, मध्यम-उच्च, मध्यम-निम्न और निम्न - का उपयोग करके विभिन्न ऑपरेटिंग आवृत्तियों पर असाइन किया जा सकता है ताकि पड़ोसी लूपों के बीच विद्युत चुम्बकीय क्रॉसस्टॉक को कम किया जा सके और स्थिर वाहन पहचान बनाए रखी जा सके। प्रत्येक चैनल स्वतंत्र रूप से संचालित होता है और स्थानीय लूप कॉन्फ़िगरेशन के अनुसार समायोजित किया जा सकता है, जिससे डिटेक्टर विभिन्न सड़क लेआउट को समायोजित कर सकता है, जबकि उपस्थिति पहचान, वाहन दिशा पहचान, प्रवेश पल्स और निकास पल्स कार्यों का समर्थन करता है।

आवृत्ति प्रबंधन के अलावा, डिटेक्टर एक 20-2000 μH लूप इंडक्शन रेंज, स्वतंत्र 8-स्तरीय संवेदनशीलता समायोजन, छह चयन योग्य ऑपरेटिंग मोड, स्थायी उपस्थिति निगरानी, स्वचालित रीसेट, और ऑटोमैटिक सेंसिटिविटी बूस्ट (ASB) को ट्रकों, ट्रेलरों और उच्च-चेसिस वाहनों के साथ बेहतर पहचान निरंतरता के लिए जोड़ता है। अलग CH1 और CH2 रिले आउटपुट बैरियर गेट, स्लाइडिंग गेट, पार्किंग नियंत्रक, यातायात सिग्नल, वाहन काउंटर और अन्य स्वचालन उपकरण के साथ सीधे एकीकरण को सक्षम करते हैं, जबकि समर्पित एलईडी संकेतक वाहन की स्थिति और लूप दोषों के लिए त्वरित प्रतिक्रिया प्रदान करते हैं। LD-200 100-240 VAC और LD-202 12-24 V संस्करणों में उपलब्ध, यह डुअल चैनल लूप डिटेक्टर विशेष रूप से उन परियोजनाओं के लिए उपयुक्त है जहाँ आसन्न-लूप हस्तक्षेप, इंस्टॉलेशन लचीलापन और विश्वसनीय वाहन संवेदन प्रमुख आवश्यकताएं हैं।

• 1. 15-2000 μh पहचान रेंज
  • लूप डिटेक्टर 15 μH से 2000 μH तक की एक विस्तृत पहचान रेंज का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • विस्तृत पहचान रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।
• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ता है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. डायग्नोस्टिक क्षमताएं और एलईडी इंडिकेशन
  • व्यापक डायग्नोस्टिक क्षमताएं लूप और इंस्टॉलेशन समस्याओं के सटीक निदान को सक्षम करती हैं और एलईडी स्थिति के माध्यम से दिखाती हैं, इष्टतम प्रदर्शन सुनिश्चित करती हैं और डाउनटाइम को कम करती हैं।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक पता लगाने के आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. ऑटोमैटिक सेंसिटिविटी बूस्ट (ASB)
  • यह सुविधा वाहन का पता चलने पर संवेदनशीलता को अधिकतम तक स्वचालित रूप से बढ़ाकर बड़े ट्रक-ट्रेलर संयोजनों और उच्च-चेसिस वाहनों का मज़बूती से पता लगाती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 6. स्वचालित पर्यावरण ड्रिफ्टिंग मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनाए रखते हैं।
• 7. 17 डिप स्विच सेटिंग
  • शेल पर डिप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 8. डुअल चैनल सहयोगात्मक रूप से या स्वतंत्र रूप से काम करते हैं
  • डुअल चैनल लूप डिटेक्टर को दो सिंगल चैनल संस्करणों के रूप में इस्तेमाल किया जा सकता है, दो स्वतंत्र पहचान चैनलों का समर्थन करता है।
  • कई लूपों की एक साथ निगरानी की अनुमति देते हुए, लूप डिटेक्टर में सिंगल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता होती है। वाहन पहचान के लचीलेपन और सटीकता को बढ़ाता है।
• 9. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

LD-200 श्रृंखला डिटेक्टर को निम्नलिखित में से किसी भी मोड के लिए कॉन्फ़िगर किया जा सकता है:

• CH1 डिटेक्शन एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपका रहा है: लूप शॉर्ट सर्किट है या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं है।
• तेजी से झपका रहा है: लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ हैं।
• CH2 डिटेक्शन एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपका रहा है: लूप शॉर्ट सर्किट है या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं है।
• तेजी से झपका रहा है: लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ हैं।

• लूप की संवेदनशीलता और आवृत्ति को 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
• उपयोगकर्ता नीचे डिप स्विच सेटिंग तालिकाओं में दिखाए गए अनुसार विभिन्न मोड में डिप-स्विच की सेटिंग बदलकर 8 विभिन्न सेटिंग्स का चयन कर सकते हैं। CH1 संवेदनशीलता चयन के लिए डिप स्विच 6, 7 और 8, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।
• CH2 संवेदनशीलता चयन के लिए डिप स्विच 3, 4 और 5, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता वृद्धि

(स्विच1=S1) D3, D4, D5 और (स्विच2=S2) D1, D2 सेटिंग विशेष फ़ंक्शन(मोड1,2,3 दिशा पहचान। मोड4,5,6 सामान्य मोड, दो लूप पहचान अलग हैं।)

(स्विच1=S1) D6 और D7 और D8 और (स्विच2=S2) D3 और D4 और D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन। (आठ स्तर विकल्प)

(स्विच1=S1) D9 और D10 और (स्विच2=S2) D6, D7 सेटिंग आवृत्ति (20 K से 100 KHz)।

रीसेट बटन: कृपया ध्यान दें: डिप स्विच में सेटिंग परिवर्तन करने पर हर बार LD-200 को रीसेट किया जाना चाहिए।

लूप को सड़क की सतह के साथ मिश्रित करने के लिए एक "क्विक-सेट" काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है।

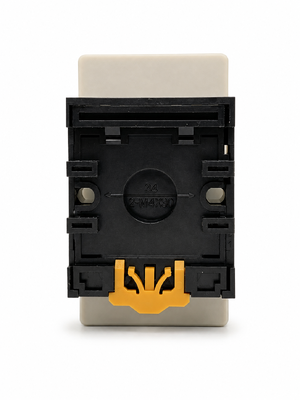

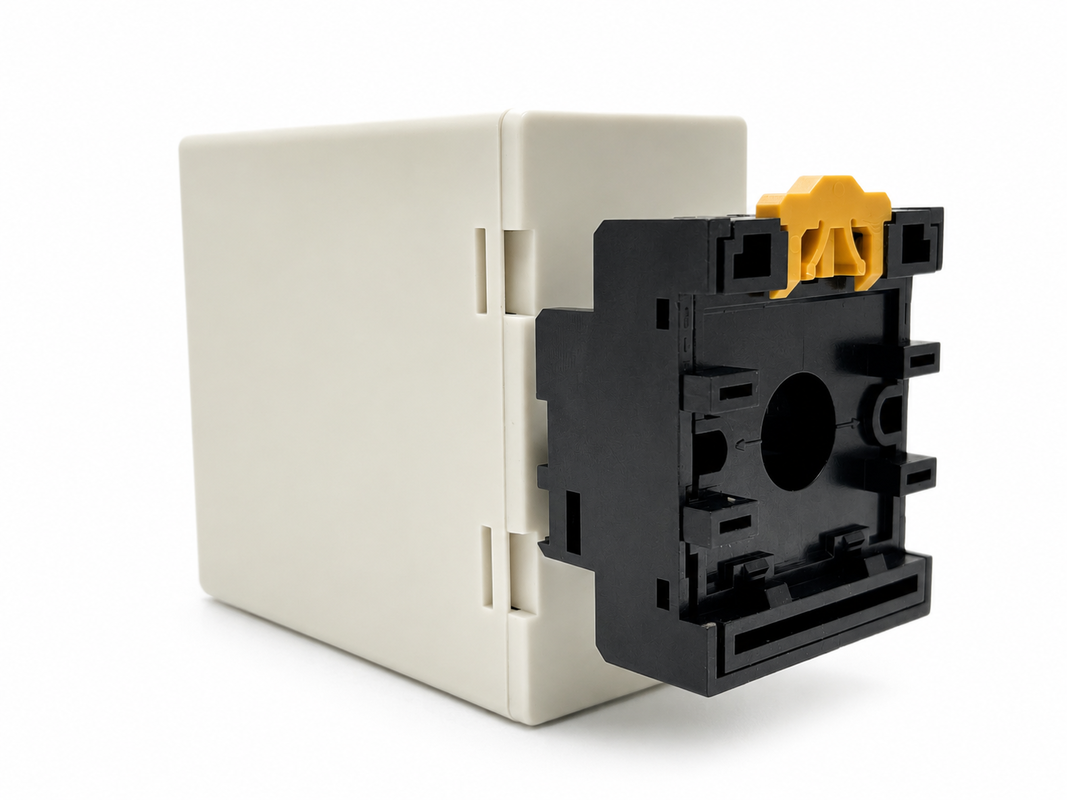

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को लंबवत दिशा में रखें

LD-100	LD-102	LD-200	LD-202	JTHT-11
सिंगल चैनल 100-240 V AC	सिंगल चैनल 12-24 V AC/DC	डुअल चैनल 100-240 V AC	डुअल चैनल 12-24 V AV/DC	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर
