यह औद्योगिक गेट नियंत्रण के लिए वाहन लूप डिटेक्टर, डुअल चैनल डिटेक्शन और रिले आउटपुट के साथ कारखानों, गोदामों, लॉजिस्टिक्स केंद्रों, औद्योगिक पार्कों और अन्य नियंत्रित वाहन प्रवेश द्वारों के लिए डिज़ाइन किया गया है, जिन्हें भरोसेमंद ग्राउंड-लूप सेंसिंग की आवश्यकता होती है। दो स्वतंत्र चैनलों, CH1 और CH2 के साथ, डिटेक्टर अलग-अलग इंडक्शन लूप की निगरानी कर सकता है और गेट कंट्रोलर, औद्योगिक दरवाजों, बैरियर सिस्टम, चेतावनी उपकरणों या यातायात प्रबंधन उपकरणों के लिए समर्पित रिले आउटपुट प्रदान कर सकता है। चयनित मोड के आधार पर, दो चैनल स्वतंत्र रूप से काम कर सकते हैं या वाहन की गति की दिशा को पहचानने के लिए एक साथ काम कर सकते हैं, जिससे औद्योगिक गेट सिस्टम को वाहन के आगमन, गुजरने और प्रस्थान को अधिक सटीकता से प्रबंधित करने में मदद मिलती है। यह डुअल-चैनल आर्किटेक्चर विशेष रूप से उन साइटों के लिए उपयोगी है जो यात्री कारों, डिलीवरी वैन, ट्रकों, फोर्कलिफ्ट और ट्रेलरों जैसे मिश्रित यातायात को संभालती हैं।

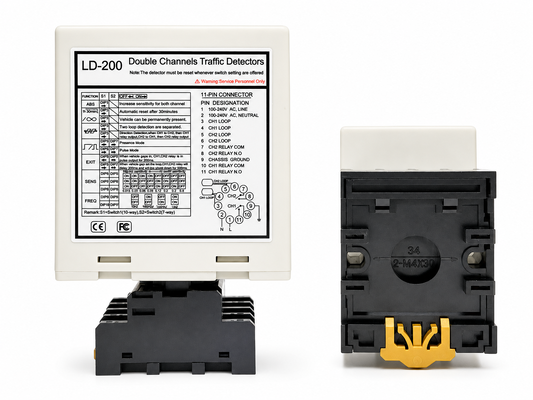

विश्वसनीय फील्ड प्रदर्शन के लिए, डिटेक्टर छह चयन योग्य ऑपरेटिंग मोड, 8-स्तरीय संवेदनशीलता समायोजन, चार आवृत्ति सेटिंग्स, स्थायी उपस्थिति का पता लगाना, स्वचालित रीसेट, और 20-2000 μH लूप इंडक्शन रेंज का समर्थन करता है। अंतर्निहित स्वचालित संवेदनशीलता बूस्ट (ASB) फ़ंक्शन ट्रकों, ट्रेलरों, आर्टिकुलेटेड वाहनों और उच्च-चेसिस वाले वाहनों का स्थिर पता लगाने में मदद करता है, जबकि स्वतंत्र आवृत्ति समायोजन पास में कई इंडक्शन लूप स्थापित होने पर हस्तक्षेप को कम कर सकता है। CH1 और CH2 स्थिति संकेतक वाहन का पता लगाने और लूप दोषों के लिए स्पष्ट दृश्य प्रतिक्रिया प्रदान करते हैं, और DIP-स्विच प्रोग्रामिंग इंस्टॉलर को सीधे साइट पर ऑपरेटिंग मोड, संवेदनशीलता और आवृत्ति को कॉन्फ़िगर करने की अनुमति देती है। LD-200 100-240 VAC और LD-202 12-24 V संस्करणों में उपलब्ध, यह औद्योगिक वाहन लूप डिटेक्टर स्लाइडिंग गेट, कारखाने के प्रवेश द्वार, लोडिंग क्षेत्रों, लॉजिस्टिक्स एक्सेस लेन और स्वचालित औद्योगिक यातायात नियंत्रण प्रणालियों के लिए एक लचीला सेंसिंग समाधान प्रदान करता है।

• 1. 15-2000 μh का पता लगाने की सीमा
  • लूप डिटेक्टर विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करने के लिए 15 μH से 2000 μH तक की एक विस्तृत पहचान सीमा का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए है।
  • यह विस्तृत पहचान सीमा हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।
• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर हाउसिंग में सुविधाओं और कार्यक्षमता के लिए सभी उद्योग की आवश्यकताएं शामिल हैं, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. डायग्नोस्टिक क्षमताएं और LED संकेत
  • व्यापक डायग्नोस्टिक क्षमताएं लूप और इंस्टॉलेशन समस्याओं का सटीक निदान सक्षम करती हैं और LED स्थिति के माध्यम से दिखाती हैं, जिससे इष्टतम प्रदर्शन सुनिश्चित होता है और डाउनटाइम कम होता है।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक पता लगाने के आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. स्वचालित संवेदनशीलता बूस्ट (ASB)
  • यह सुविधा स्वचालित रूप से संवेदनशीलता को अधिकतम तक बढ़ाकर बड़े ट्रक-ट्रेलर संयोजन और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, जिससे विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनी रहती है।
• 7. 17 डिप स्विच सेटिंग
  • शेल पर डिप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 8. डुअल चैनल सहयोगात्मक रूप से या स्वतंत्र रूप से काम करते हैं
  • डुअल चैनल लूप डिटेक्टर को दो सिंगल चैनल संस्करणों के रूप में इस्तेमाल किया जा सकता है, जो दो स्वतंत्र पहचान चैनलों का समर्थन करता है।
  • कई लूप की एक साथ निगरानी की अनुमति देते हुए, लूप डिटेक्टर में सिंगल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता होती है। वाहन का पता लगाने के लचीलेपन और सटीकता को बढ़ाता है।
• 9. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने से होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

LD-200 श्रृंखला डिटेक्टर को निम्नलिखित में से किसी भी मोड के लिए कॉन्फ़िगर किया जा सकता है:

• CH1 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपकी: लूप शॉर्ट सर्किट है या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं है।
• तेजी से झपकी: लूप ओपन सर्किट है या लूप के बाद बहुत अधिक मोड़ हैं।
• CH2 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपकी: लूप शॉर्ट सर्किट है या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं है।
• तेजी से झपकी: लूप ओपन सर्किट है या लूप के बाद बहुत अधिक मोड़ हैं।

• लूप की संवेदनशीलता और आवृत्ति को 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
• उपयोगकर्ता डिप-स्विच की सेटिंग को नीचे दी गई डिप-स्विच सेटिंग तालिकाओं के अनुसार बदलकर 8 विभिन्न सेटिंग्स का चयन कर सकते हैं। CH1 संवेदनशीलता चयन के लिए डिप स्विच 6, 7 और 8, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।
• CH2 संवेदनशीलता चयन के लिए डिप स्विच 3, 4 और 5, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• (स्विच 1) DIP1 और DIP2 ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता वृद्धि

(स्विच1=S1) D3, D4, D5 और (स्विच2=S2) D1, D2 सेटिंग विशेष फ़ंक्शन(मोड1,2,3 दिशा का पता लगाना। मोड4,5,6 सामान्य मोड, दो लूप का पता लगाना अलग-अलग हैं।)

(स्विच1=S1) D6 और D7 और D8 और (स्विच2=S2) D3 और D4 और D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन। (आठ स्तर विकल्प)

(स्विच1=S1) D9 और D10 और (स्विच2=S2) D6, D7 सेटिंग आवृत्ति (20 K से 100 KHz)।

रीसेट बटन: कृपया ध्यान दें: डिप स्विच में कोई भी सेटिंग परिवर्तन करने पर LD-200 को हर बार रीसेट किया जाना चाहिए।

लूप को सड़क की सतह के साथ मिश्रित करने के लिए एक "क्विक-सेट" काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है।

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को लंबवत दिशा में रखें।

LD-100	LD-102	LD-200	LD-202	JTHT-11
सिंगल चैनल 100-240 V AC	सिंगल चैनल 12-24 V AC/DC	डुअल चैनल 100-240 V AC	डुअल चैनल 12-24 V AV/DC	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर
