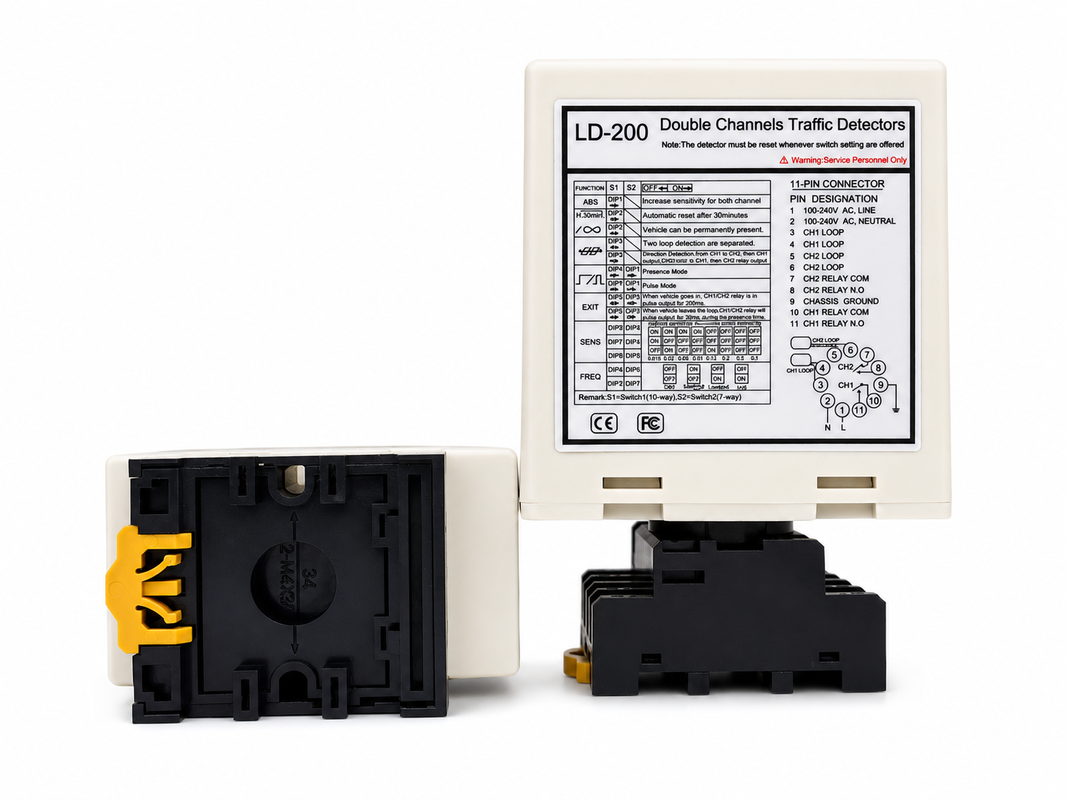

The स्लाइडिंग गेट नियंत्रण के लिए डुअल चैनल वाहन लूप डिटेक्टर दिशा और उपस्थिति का पता लगाने के साथ स्वचालित स्लाइडिंग गेट प्रवेश द्वारों के लिए एक व्यावहारिक संवेदन समाधान प्रदान करता है जहाँ नियंत्रण प्रणाली को न केवल यह जानने की आवश्यकता होती है कि कोई वाहन मौजूद है या नहीं, बल्कि यह भी कि वह एक्सेस लेन से कैसे गुजर रहा है। दो स्वतंत्र चैनल, CH1 और CH2, अलग-अलग इंडक्शन लूप की निगरानी कर सकते हैं और वाहन यात्रा की दिशा निर्धारित करने के लिए लूप सक्रियण अनुक्रम का उपयोग कर सकते हैं। चयनित ऑपरेटिंग मोड के आधार पर, डिटेक्टर दिशात्मक पहचान, निरंतर वाहन उपस्थिति आउटपुट, एंट्री पल्स, या एग्जिट पल्स सिग्नल प्रदान कर सकता है। इन रिले आउटपुट को वाहन-ट्रिगर ओपनिंग, पैसेज कन्फर्मेशन और अधिक सटीक प्रवेश/निकास प्रबंधन का समर्थन करने के लिए स्लाइडिंग गेट कंट्रोलर और अन्य एक्सेस ऑटोमेशन उपकरणों के साथ एकीकृत किया जा सकता है।

विभिन्न वाहन आकारों और लूप लेआउट वाले साइटों के लिए, प्रत्येक चैनल प्रदान करता है8 चयन योग्य संवेदनशीलता स्तर, स्वतंत्र आवृत्ति समायोजन, और लूप इंडक्शन के साथ संगतता20 से 2000 μH। स्वचालित संवेदनशीलता बूस्ट (ASB) फ़ंक्शन ट्रकों, ट्रेलरों, आर्टिकुलेटेड वाहनों या उच्च-चेसिस वाले वाहनों के सेंसरिंग क्षेत्र को पार करने पर पहचान बनाए रखने में मदद करता है, जबकि स्थायी उपस्थिति और स्वचालित रीसेट विकल्प छोटी वाहन यात्राओं और विस्तारित अधिभोग दोनों के लिए लचीलापन प्रदान करते हैं। छह चयन योग्य ऑपरेटिंग मोड, समर्पित CH1/CH2 रिले आउटपुट, डीआईपी-स्विच कॉन्फ़िगरेशन, और एलईडी स्थिति और दोष संकेत सिस्टम सेटअप और कमीशनिंग को सरल बनाते हैं। में उपलब्धLD-200 100–240 VAC और LD-202 12–24 V संस्करण, यह डुअल चैनल लूप डिटेक्टर स्लाइडिंग गेट प्रवेश द्वारों, पार्किंग एक्सेस लेन, औद्योगिक गेटों, लॉजिस्टिक्स सुविधाओं और अन्य स्वचालित वाहन एक्सेस अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है, जिन्हें विश्वसनीय दिशा और उपस्थिति का पता लगाने की आवश्यकता होती है।

• 1. 15-2000 μh पहचान रेंज
  • लूप डिटेक्टर 15 µH से 2000 µH तक की एक विस्तृत पहचान रेंज का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • विस्तृत पहचान रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।

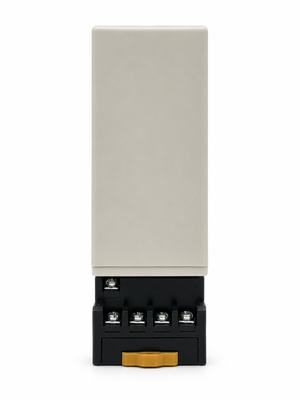

• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर हाउसिंग सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. डायग्नोस्टिक क्षमताएं और एलईडी संकेत
  • व्यापक डायग्नोस्टिक क्षमताएं लूप और इंस्टॉलेशन समस्याओं के सटीक निदान को सक्षम करती हैं और एलईडी स्थिति के माध्यम से दिखाती हैं, इष्टतम प्रदर्शन सुनिश्चित करती हैं और डाउनटाइम को कम करती हैं।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक पता लगाने वाले आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. स्वचालित संवेदनशीलता बूस्ट (ASB)
  • यह सुविधा स्वचालित रूप से संवेदनशीलता को अधिकतम तक बढ़ाकर बड़े ट्रक-ट्रेलर संयोजन और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनाए रखते हैं।
• 7. 17 डीप स्विच सेटिंग
  • शेल पर डीप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 8. डुअल चैनल सहयोगात्मक रूप से या स्वतंत्र रूप से काम करते हैं
  • डुअल चैनल लूप डिटेक्टर को दो सिंगल चैनल संस्करणों के रूप में इस्तेमाल किया जा सकता है, दो स्वतंत्र पहचान चैनलों का समर्थन करता है।
  • कई लूप की एक साथ निगरानी की अनुमति भी देता है, लूप डिटेक्टर में सिंगल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता होती है। वाहन पहचान के लचीलेपन और सटीकता को बढ़ाता है।
• 9. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डीप स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

LD-200 श्रृंखला डिटेक्टर को निम्नलिखित में से किसी भी मोड के लिए कॉन्फ़िगर किया जा सकता है:

• CH1 डिटेक्शन एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपका रहा है: लूप शॉर्ट सर्किट या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं होने का संकेत देता है।
• तेजी से झपका रहा है: लूप ओपन सर्किट या लूप के बाद बहुत अधिक मोड़ों का संकेत देता है।
• CH2 डिटेक्शन एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपका रहा है: लूप शॉर्ट सर्किट या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं होने का संकेत देता है।
• तेजी से झपका रहा है: लूप ओपन सर्किट या लूप के बाद बहुत अधिक मोड़ों का संकेत देता है।

• लूप की संवेदनशीलता और आवृत्ति को 7-वे डीप स्विच और 10-वे डीप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
• उपयोगकर्ता डीप स्विच सेटिंग तालिकाओं में विभिन्न मोड में सेटिंग बदलकर 8 विभिन्न सेटिंग्स का चयन कर सकता है। डीप स्विच 6, 7 और 8 CH1 संवेदनशीलता चयन के लिए हैं जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।
• डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए हैं जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• (स्विच 1) डीआईपी1 और डीआईपी2 विशेष संवेदनशीलता दोनों ट्रेलर (दोनों चैनल) के लिए बढ़ाएं

(स्विच1=S1)D3,D4,D5 और (स्विच2=S2)D1,D2 सेटिंग विशेष कार्य(मोड1,2,3 दिशा का पता लगाना। मोड4,5,6 सामान्य मोड, दो लूप का पता लगाना अलग है।)

(स्विच1=S1)D6 और D7 और D8 और (स्विच2=S2)D3 और D4 और D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन। (आठ स्तर विकल्प)

(स्विच1=S1)D9 और D10 और (स्विच2=S2)D6,D7 सेटिंग आवृत्ति (20 K से 100 KHz)।

रीसेट बटन: कृपया ध्यान दें: डीप स्विच में सेटिंग परिवर्तन करने पर हर बार LD-200 को रीसेट किया जाना चाहिए।

लूप को सड़क की सतह के साथ मिश्रित करने के लिए एक "क्विक-सेट" काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है।

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को ऊर्ध्वाधर दिशा में रखें

LD-100	LD-102	LD-200	LD-202	JTHT-11
सिंगल चैनल 100-240 V AC	सिंगल चैनल 12-24 V AC/DC	डुअल चैनल 100-240 V AC	डुअल चैनल 12-24 V AV/DC	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर
