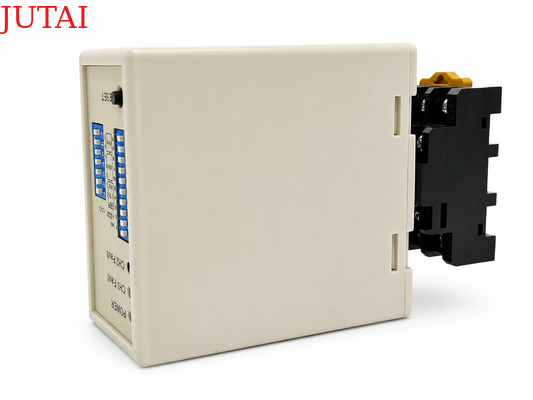

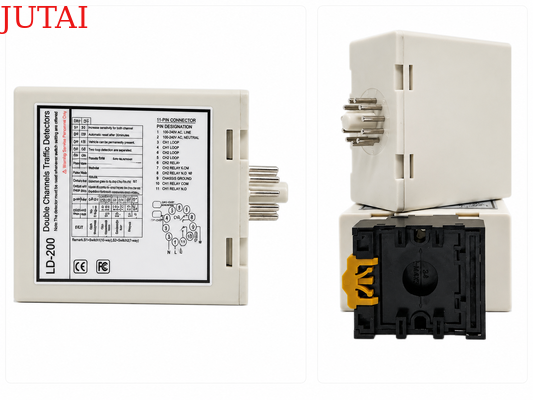

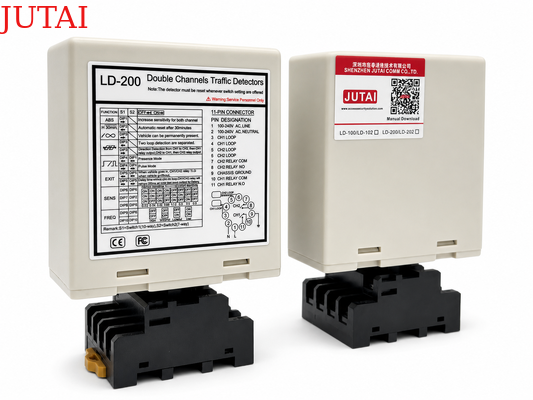

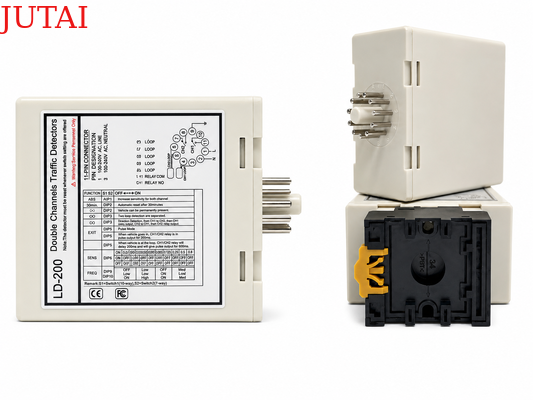

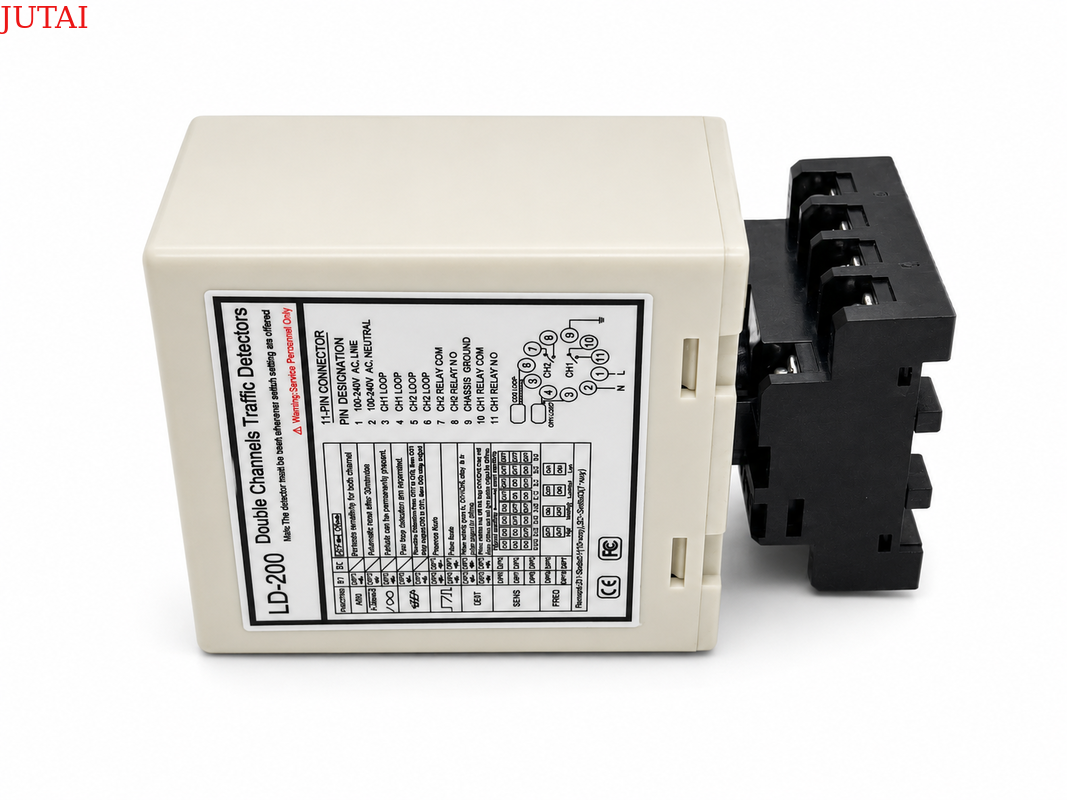

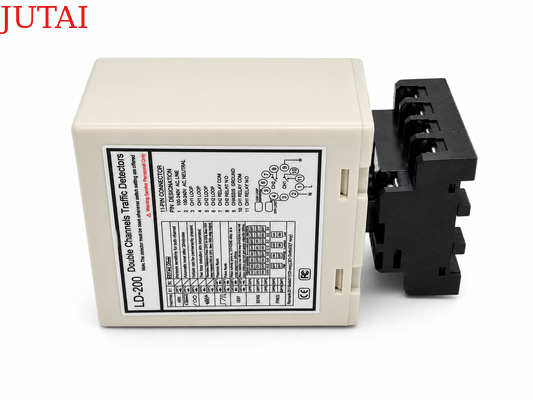

यह पार्किंग सिस्टम के लिए डुअल चैनल वाहन डिटेक्टर, स्थायी उपस्थिति का पता लगाने और ऑटो रीसेट के साथ उन पार्किंग एक्सेस पॉइंट्स के लिए बनाया गया है जहाँ विश्वसनीय गेट ऑपरेशन के लिए स्थिर वाहन अधिभोग की निगरानी आवश्यक है। दो स्वतंत्र सेंसिंग चैनलों, CH1 और CH2 के साथ, डिटेक्टर दो इंडक्शन लूप्स को एक साथ मॉनिटर कर सकता है और समन्वित डुअल-लूप नियंत्रण और अलग-अलग वाहन पहचान क्षेत्रों दोनों का समर्थन कर सकता है। स्थायी उपस्थिति मोड में, रिले आउटपुट तब तक सक्रिय रहता है जब तक वाहन लूप के ऊपर रहता है, जिससे यह बैरियर सुरक्षा क्षेत्रों, प्रतीक्षा क्षेत्रों, टिकटिंग लेन और उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जहाँ एक स्थिर वाहन का पता लगाना जारी रखना चाहिए। जब ऑटो रीसेट मोड का चयन किया जाता है, तो डिटेक्टर लगभग 10 मिनट की निरंतर वाहन उपस्थिति के बाद स्वचालित रूप से रीसेट हो जाता है, जो उन प्रतिष्ठानों के लिए एक वैकल्पिक संचालन रणनीति प्रदान करता है जिन्हें अनिश्चितकालीन उपस्थिति बनाए रखने की आवश्यकता नहीं होती है।

लंबी अवधि के वाहन निगरानी से परे, इकाई छह चयन योग्य ऑपरेटिंग मोड, स्वतंत्र रिले आउटपुट, 8-स्तरीय संवेदनशीलता समायोजन, चार आवृत्ति सेटिंग्स, और एक 20-2000 μH इंडक्शन रेंज को विभिन्न पार्किंग लेआउट और लूप कॉन्फ़िगरेशन को समायोजित करने के लिए जोड़ती है। CH1 और CH2 को वाहन दिशा पहचान, स्वतंत्र उपस्थिति आउटपुट, एंट्री पल्स, या एग्जिट पल्स के लिए कॉन्फ़िगर किया जा सकता है, जबकि ऑटोमैटिक सेंसिटिविटी बूस्ट (ASB) ट्रकों, ट्रेलरों, आर्टिकुलेटेड वाहनों और उच्च-चेसिस वाहनों की स्थिर पहचान बनाए रखने में मदद करता है। समर्पित LED संकेतक स्थिति जांच और लूप फॉल्ट निदान को सरल बनाते हैं, और DIP-स्विच प्रोग्रामिंग तेजी से ऑन-साइट कॉन्फ़िगरेशन की अनुमति देती है। LD-200 100-240 VAC के लिए और LD-202 12-24 V के लिए पावर सिस्टम के रूप में उपलब्ध, यह डुअल चैनल वाहन लूप डिटेक्टर पार्किंग बैरियर गेट्स, बिना निगरानी वाले पार्किंग सुविधाओं, स्लाइडिंग गेट्स, औद्योगिक प्रवेश द्वारों, टोल लेन और अन्य स्वचालित वाहन एक्सेस अनुप्रयोगों के लिए उपयुक्त है।

• 1. 15-2000 μH डिटेक्शन रेंज
  • लूप डिटेक्टर 15 μH से 2000 μH तक की एक विस्तृत डिटेक्शन रेंज का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • यह विस्तृत डिटेक्शन रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।
• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर किया गया हाउसिंग सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ता है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. डायग्नोस्टिक क्षमताएं और LED इंडिकेशन
  • व्यापक डायग्नोस्टिक क्षमताएं लूप और इंस्टॉलेशन समस्याओं के सटीक निदान को सक्षम बनाती हैं और LED स्थिति के माध्यम से दिखाती हैं, जिससे इष्टतम प्रदर्शन सुनिश्चित होता है और डाउनटाइम कम होता है।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. ऑटोमैटिक सेंसिटिविटी बूस्ट (ASB)
  • यह सुविधा बड़े ट्रक-ट्रेलर संयोजनों और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, वाहन का पता चलने पर स्वचालित रूप से संवेदनशीलता को अधिकतम तक बढ़ा देती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 6. ऑटोमैटिक एनवायरनमेंट ड्रिफ्टिंग कम्पेन्सेशन
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनाए रखते हैं।

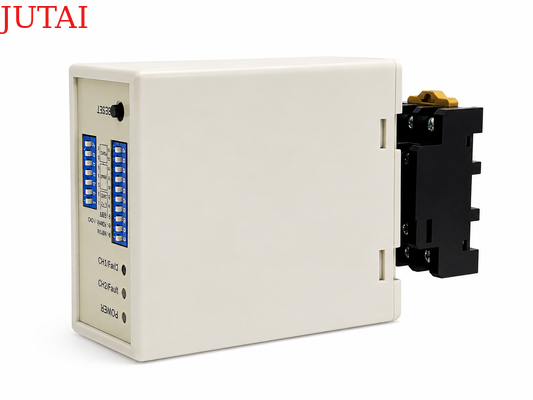

• 7. 17 डिप स्विच सेटिंग
  • शेल पर डिप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता-अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 8. डुअल चैनल सहयोगात्मक रूप से या स्वतंत्र रूप से काम करते हैं
  • डुअल चैनल लूप डिटेक्टर को दो सिंगल चैनल संस्करणों के रूप में इस्तेमाल किया जा सकता है, दो स्वतंत्र पहचान चैनलों का समर्थन करता है।
  • साथ ही कई लूप्स की एक साथ निगरानी की अनुमति देता है, लूप डिटेक्टर में सिंगल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता होती है, जिससे वाहन पहचान की लचीलापन और सटीकता बढ़ती है।
• 9. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

LD-200 श्रृंखला डिटेक्टर को निम्नलिखित में से किसी भी मोड के लिए कॉन्फ़िगर किया जा सकता है:

• CH1 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे ब्लिंक करना: लूप शॉर्ट सर्किट या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं होने का संकेत देता है।
• तेजी से ब्लिंक करना: लूप ओपन सर्किट या लूप के बाद बहुत अधिक मोड़ों का संकेत देता है।
• CH2 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे ब्लिंक करना: लूप शॉर्ट सर्किट या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं होने का संकेत देता है।
• तेजी से ब्लिंक करना: लूप ओपन सर्किट या लूप के बाद बहुत अधिक मोड़ों का संकेत देता है।

• लूप की संवेदनशीलता और आवृत्ति को 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
• उपयोगकर्ता नीचे डिप-स्विच सेटिंग तालिकाओं में विभिन्न मोड के अनुसार सेटिंग बदलकर 8 विभिन्न सेटिंग्स का चयन कर सकता है। CH1 संवेदनशीलता चयन के लिए डिप स्विच 6, 7 और 8, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे अधिक संवेदनशील है।
• CH2 संवेदनशीलता चयन के लिए डिप स्विच 3, 4 और 5, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे अधिक संवेदनशील है।

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता वृद्धि

(स्विच1=S1) D3, D4, D5 और (स्विच2=S2) D1, D2 सेटिंग विशेष फ़ंक्शन(मोड1,2,3 दिशा पहचान। मोड4,5,6 सामान्य मोड, दो लूप पहचान अलग हैं।)

(स्विच1=S1) D6 और D7 और D8 और (स्विच2=S2) D3 और D4 और D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन। (आठ स्तर विकल्प)

(स्विच1=S1) D9 और D10 और (स्विच2=S2) D6, D7 सेटिंग आवृत्ति (20 K से 100 KHz)।

रीसेट बटन: कृपया ध्यान दें: डिप स्विच में कोई भी सेटिंग परिवर्तन करने पर हर बार LD-200 को रीसेट किया जाना चाहिए।

लूप को सड़क की सतह के साथ मिश्रित करने के लिए एक "क्विक-सेट" काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है।

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को लंबवत दिशा में रखें।

LD-100	LD-102	LD-200	LD-202	JTHT-11
सिंगल चैनल 100-240 V AC	सिंगल चैनल 12-24 V AC/DC	डुअल चैनल 100-240 V AC	डुअल चैनल 12-24 V AV/DC	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर
