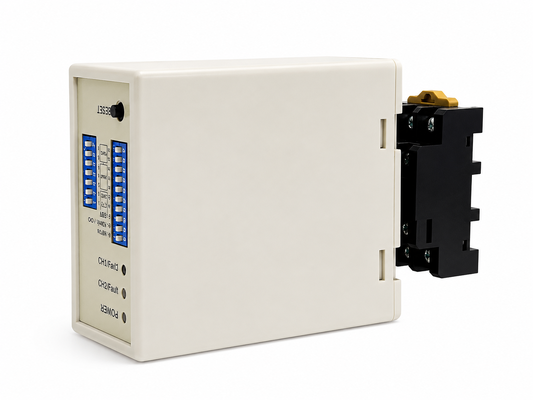

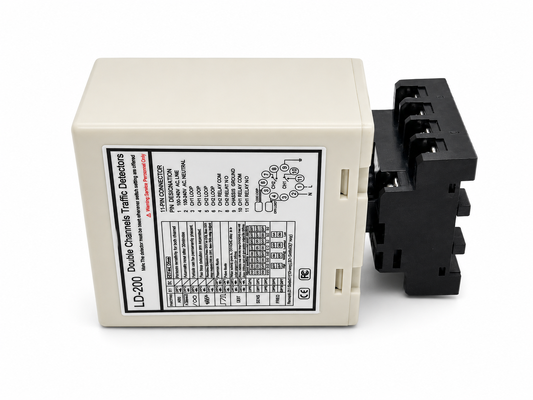

The दोहरी चैनल वाहन लूप डिटेक्टर सटीक प्रवेश निकास नियंत्रण के लिए 6 ऑपरेटिंग मोड के साथ पार्किंग सुविधाओं और एक्सेस कंट्रोल परियोजनाओं के लिए डिज़ाइन किया गया है जिन्हें पारंपरिक सिंगल-लूप डिटेक्टर की तुलना में अधिक लचीले वाहन पहचान तर्क की आवश्यकता होती है। CH1 और CH2 के माध्यम से काम करने वाले दो सेंसिंग चैनलों के साथ, डिवाइस वाहन की गति निर्धारित करने और विभिन्न यातायात परिदृश्यों के लिए उपयुक्त रिले प्रतिक्रियाएं प्रदान करने के लिए लूप सक्रियण के क्रम का विश्लेषण कर सकता है। इसके छह चयन योग्य ऑपरेटिंग मोड दिशात्मक पहचान, स्वतंत्र उपस्थिति निगरानी, ​​वाहन प्रवेश पल्स, और वाहन निकास पल्स फ़ंक्शन को कवर करते हैं, जिससे एक डिटेक्टर पार्किंग प्रवेश द्वार, निकास लेन, बैरियर गेट, स्लाइडिंग गेट, टोल स्टेशन, औद्योगिक एक्सेस पॉइंट और वाहन गिनती प्रणाली के अनुकूल हो सकता है। स्वतंत्र चैनल आउटपुट पार्किंग नियंत्रकों, गेट ऑपरेटरों, चेतावनी उपकरणों और अन्य यातायात स्वचालन उपकरणों के साथ एकीकरण को भी आसान बनाते हैं।

विभिन्न सड़क लेआउट और वाहन प्रकारों के लिए, डिटेक्टर प्रदान करता है स्वतंत्र 8-स्तरीय संवेदनशीलता समायोजन, चार चयन योग्य आवृत्ति सेटिंग्स, और एक 20-2000 μH लूप इंडक्टेंस रेंज, जिससे इंस्टॉलर लूप कॉन्फ़िगरेशन और साइट की स्थिति के अनुसार प्रत्येक चैनल को अनुकूलित कर सकते हैं। अंतर्निहित स्वचालित संवेदनशीलता बूस्ट (ASB) फ़ंक्शन ट्रकों, ट्रेलरों और उच्च-चेसिस वाहनों की निरंतर पहचान में सुधार करता है, जबकि स्थायी उपस्थिति और स्वचालित रीसेट सेटिंग्स लंबी-अवधि या उच्च-यातायात अनुप्रयोगों के लिए अतिरिक्त लचीलापन प्रदान करती हैं। CH1 और CH2 LED संकेतक वाहन की उपस्थिति और लूप दोषों के लिए स्पष्ट दृश्य प्रतिक्रिया प्रदान करते हैं, और DIP-स्विच कॉन्फ़िगरेशन कमीशनिंग के दौरान ऑपरेटिंग मोड, संवेदनशीलता और आवृत्ति को जल्दी से समायोजित करने की अनुमति देता है। LD-200 100-240 VAC और LD-202 12-24 V संस्करणों में उपलब्ध, यह दोहरी चैनल वाहन लूप डिटेक्टर सटीक प्रवेश/निकास नियंत्रण और आधुनिक पार्किंग स्वचालन के लिए एक व्यावहारिक और विश्वसनीय समाधान प्रदान करता है।

• 1. 15-2000 μh पहचान रेंज
  • लूप डिटेक्टर 15 μH से 2000 μH तक की एक विस्तृत पहचान रेंज का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • विस्तृत पहचान रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।
• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ता है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. डायग्नोस्टिक क्षमताएं और LED संकेत
  • व्यापक डायग्नोस्टिक क्षमताएं लूप और इंस्टॉलेशन समस्याओं के सटीक निदान को सक्षम करती हैं और LED स्थिति के माध्यम से दिखाती हैं, इष्टतम प्रदर्शन सुनिश्चित करती हैं और डाउनटाइम को कम करती हैं।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक पता लगाने के आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. स्वचालित संवेदनशीलता बूस्ट (ASB)
  • यह सुविधा स्वचालित रूप से वाहन का पता लगाने पर संवेदनशीलता को अधिकतम तक बढ़ाकर बड़े ट्रक-ट्रेलर संयोजनों और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनाए रखते हैं।
• 7. 17 डिप स्विच सेटिंग
  • शेल पर डिप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 8. दोहरी चैनल सहयोगात्मक रूप से या स्वतंत्र रूप से काम करते हैं
  • दोहरी चैनल लूप डिटेक्टर को दो एकल चैनल संस्करणों के रूप में इस्तेमाल किया जा सकता है, दो स्वतंत्र पहचान चैनलों का समर्थन करता है।
  • कई लूपों की एक साथ निगरानी की अनुमति देते हुए, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा को पहचानने की क्षमता होती है। वाहन पहचान के लचीलेपन और सटीकता को बढ़ाता है।
• 9. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

LD-200 श्रृंखला डिटेक्टर को निम्नलिखित में से किसी भी मोड के लिए कॉन्फ़िगर किया जा सकता है:

• CH1 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपकना: लूप शॉर्ट सर्किट है या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं है।
• तेजी से झपकना: लूप ओपन सर्किट है या लूप के बाद बहुत अधिक मोड़ हैं।
• CH2 डिटेक्टिंग LED: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपकना: लूप शॉर्ट सर्किट है या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं है।
• तेजी से झपकना: लूप ओपन सर्किट है या लूप के बाद बहुत अधिक मोड़ हैं।

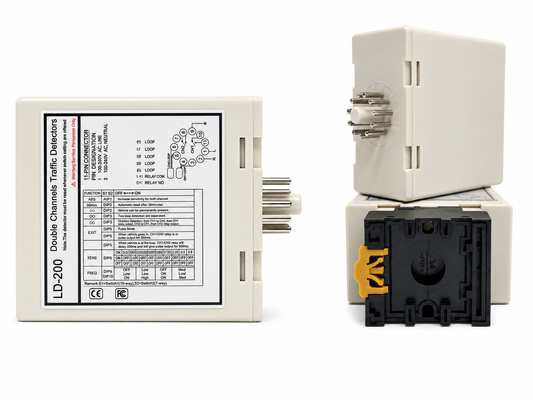

• लूप की संवेदनशीलता और आवृत्ति को 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
• उपयोगकर्ता डिप स्विच सेटिंग तालिकाओं में दिखाए अनुसार विभिन्न मोड में डिप स्विच की सेटिंग बदलकर 8 विभिन्न सेटिंग्स का चयन कर सकते हैं। CH1 संवेदनशीलता चयन के लिए डिप स्विच 6, 7 और 8, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।
• CH2 संवेदनशीलता चयन के लिए डिप स्विच 3, 4 और 5, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता वृद्धि

(स्विच1=S1) D3, D4, D5 और (स्विच2=S2) D1, D2 सेटिंग विशेष फ़ंक्शन(मोड1,2,3 दिशा का पता लगाना। मोड4,5,6 सामान्य मोड, दो लूप का पता लगाना अलग है।)

(स्विच1=S1) D6 और D7 और D8 और (स्विच2=S2) D3 और D4 और D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन। (आठ स्तर विकल्प)

(स्विच1=S1) D9 और D10 और (स्विच2=S2) D6, D7 सेटिंग आवृत्ति (20 K से 100 KHz)।

रीसेट बटन: कृपया ध्यान दें: डिप स्विच में कोई भी सेटिंग परिवर्तन करने पर LD-200 को हर बार रीसेट किया जाना चाहिए।

लूप को सड़क की सतह के साथ मिश्रित करने के लिए "क्विक-सेट" काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है।

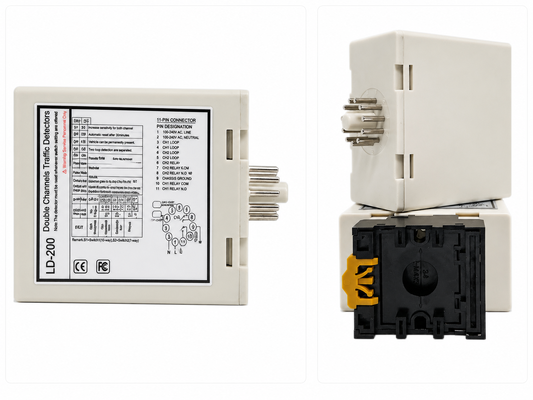

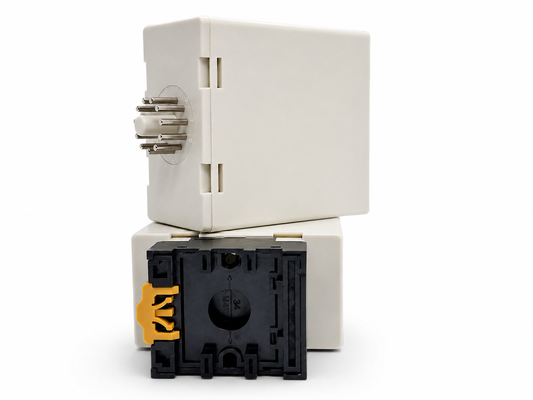

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को लंबवत दिशा में रखें।

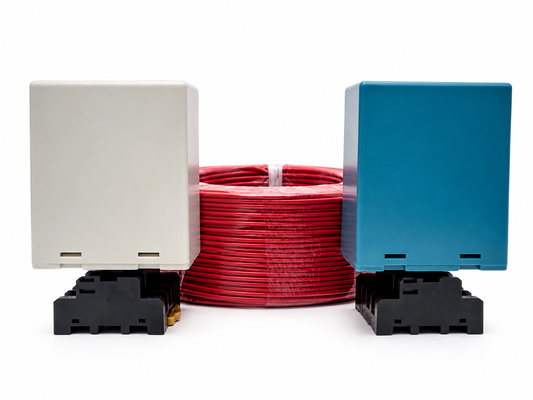

LD-100	LD-102	LD-200	LD-202	JTHT-11
एकल चैनल 100-240 V AC	एकल चैनल 12-24 V AC/DC	दोहरी चैनल 100-240 V AC	दोहरी चैनल 12-24 V AV/DC	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर
