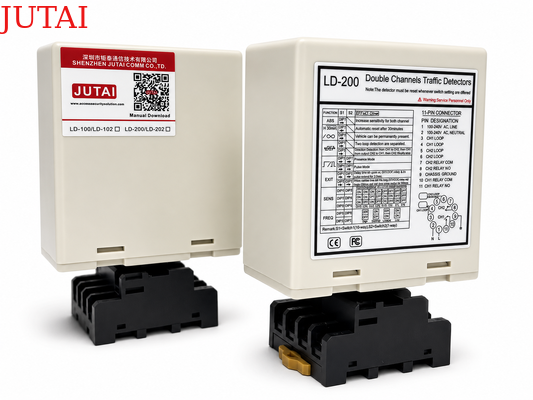

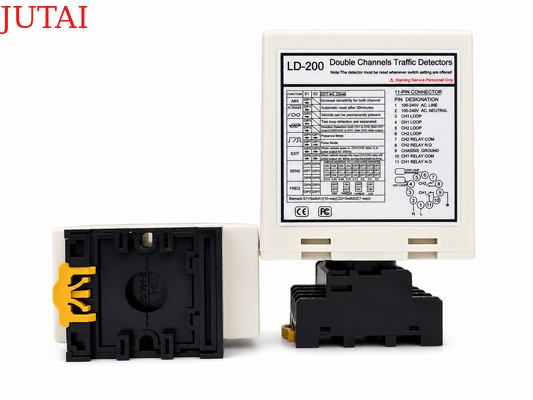

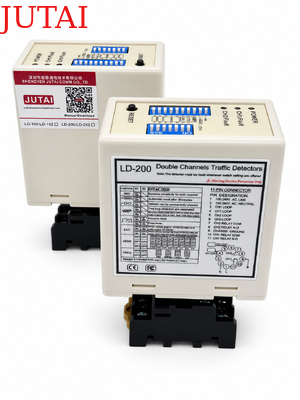

दवाहन दिशा पहचान के साथ पार्किंग प्रवेश और निकास के लिए दो-चैनल लूप डिटेक्टरयह उन एक्सेस पॉइंट्स के लिए विकसित किया गया है, जहां वाहनों की गति के विश्वसनीय विश्लेषण की आवश्यकता होती है, न कि केवल उपस्थिति का पता लगाने के लिए। CH1 और CH2 के माध्यम से दो प्रेरण लूप की निगरानी करके,इकाई निर्धारित करती है कि कोई वाहन उस क्रम के अनुसार प्रवेश कर रहा है या बाहर जा रहा है जिसमें लूप सक्रिय होते हैंयह दिशात्मक तर्क विशेष रूप से पार्किंग प्रवेश द्वार, निकास लेन, बाधा द्वार, टोल लेन, औद्योगिक अभिगम मार्ग और अन्य द्विदिश यातायात अनुप्रयोगों के लिए उपयोगी है।छह चयन योग्य संचालन मोड डिटेक्टर दिशा आधारित नियंत्रण करने के लिए अनुमति देते हैं, स्वतंत्र डबल-लूप उपस्थिति का पता लगाने, इनपुट पल्स आउटपुट, या आउटपुट पल्स आउटपुट, जबकि प्रत्येक चैनल के लिए अलग रिले आउटपुट पार्किंग नियंत्रकों के लिए सीधा कनेक्शन प्रदान करते हैं,बाधा द्वार प्रणाली, वाहन गिनती उपकरण, ट्रैफिक लाइट और अन्य बाहरी नियंत्रण उपकरण।

विभिन्न साइट स्थितियों में स्थिर पता लगाने को बनाए रखने के लिए, डिटेक्टर दोनों चैनलों के लिए स्वतंत्र 8-स्तरीय संवेदनशीलता समायोजन, चार चयन योग्य ऑपरेटिंग आवृत्तियों और एक व्यापक20~2000 μH लूप इंडक्टेंसी रेंज. आवृत्ति चयन जब कई लूप पास में स्थापित कर रहे हैं crosstalk को कम करने में मदद करता है, जबकिस्वचालित संवेदनशीलता वृद्धि (एएसबी)ट्रकों, ट्रेलरों, जोड़ों वाले वाहनों और उच्च चेसिस वाले वाहनों के लिए पता लगाने की निरंतरता में सुधार करता है।स्थायी उपस्थिति और स्वचालित रीसेट विकल्प इकाई दोनों अल्पकालिक मार्ग का पता लगाने और वाहन के विस्तारित कब्जे के लिए उपयुक्त बनाते हैं, जबकि समर्पित CH1/CH2 एलईडी संकेतक स्थापना के दौरान स्थिति की निगरानी और लूप दोष निदान को सरल बनाते हैं।LD-200 100 ∼ 240 वीएसीऔरLD-202 12 ¢ 24 Vयह दो-चैनल वाहन लूप डिटेक्टर आधुनिक पार्किंग एक्सेस कंट्रोल, वाहन दिशा प्रबंधन और बुद्धिमान यातायात स्वचालन के लिए एक लचीला समाधान प्रदान करता है।

• 1. 15-2000 μh का पता लगाने की सीमा
  • लूप डिटेक्टर 15 μH से 2000 μH तक की व्यापक पहचान रेंज का समर्थन करता है, विभिन्न ट्रैफिक डिटेक्शन परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • व्यापक पता लगाने रेंज हमारे लूप डिटेक्टर वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लंबे ट्रक, बसों और इतने पर के सभी प्रकार का पता लगाने के लिए सक्षम बनाता है
• 2संकुचित पक्ष

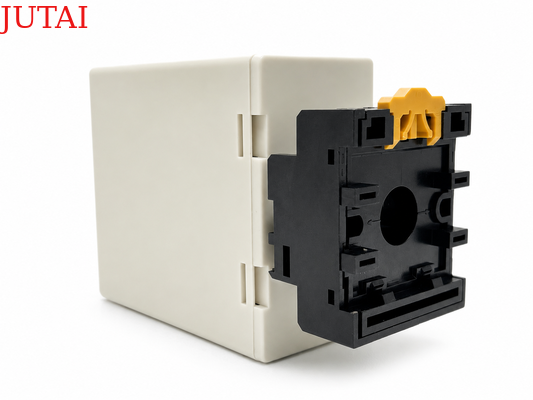

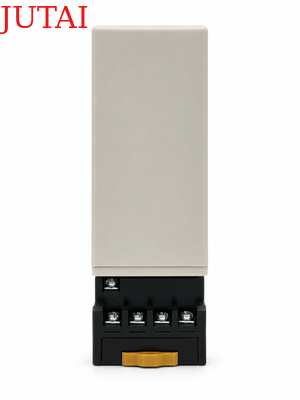

  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए उद्योग की सभी आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3निदान क्षमताएं और एलईडी संकेत
  • व्यापक नैदानिक क्षमताएं लूप और स्थापना समस्याओं का सटीक निदान करने में सक्षम हैं और एलईडी स्थिति के माध्यम से दिखाता है, इष्टतम प्रदर्शन सुनिश्चित करता है और डाउनटाइम को कम करता है।
• 4चयन योग्य उपस्थिति समय
  • उपस्थिति रिले के आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक डिटेक्शन आउटपुट को सीमित करने के लिए चुना जा सकता है जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन प्रदान होता है।
• 5स्वचालित संवेदनशीलता वृद्धि (एएसबी)
  • यह सुविधा ट्रक-ट्रेलर संयोजनों और उच्च-बेड वाहनों को स्वचालित रूप से वाहन का पता लगाने पर अधिकतम संवेदनशीलता बढ़ाकर विश्वसनीय रूप से पहचानती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरण की परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं,विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पता लगाने की सटीकता और स्थिरता बनाए रखना.
• 7. 17 डिप स्विच सेटिंग
  • खोल पर डुप स्विच डिजाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है।उपयोगकर्ता पहले सभी कार्यों को सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं.
• 8दो-चैनल सहयोग या स्वतंत्र रूप से काम करते हैं।
  • दो-चैनल लूप डिटेक्टर का उपयोग दो एकल-चैनल संस्करणों के रूप में किया जा सकता है, दो स्वतंत्र डिटेक्शन चैनलों का समर्थन करता है।
  • एक ही समय में कई लूपों की निगरानी करने की अनुमति देने के साथ, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता है।वाहनों के पता लगाने की लचीलापन और सटीकता में वृद्धि.
• 9एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है ताकि दो लूप कॉइल्स को बहुत करीब से स्थापित करने के कारण क्रॉसस्टॉक हस्तक्षेप को रोका जा सके।

एलडी-200 सीरीज के डिटेक्टर को निम्न में से किसी एक मोड के लिए कॉन्फ़िगर किया जा सकता है:

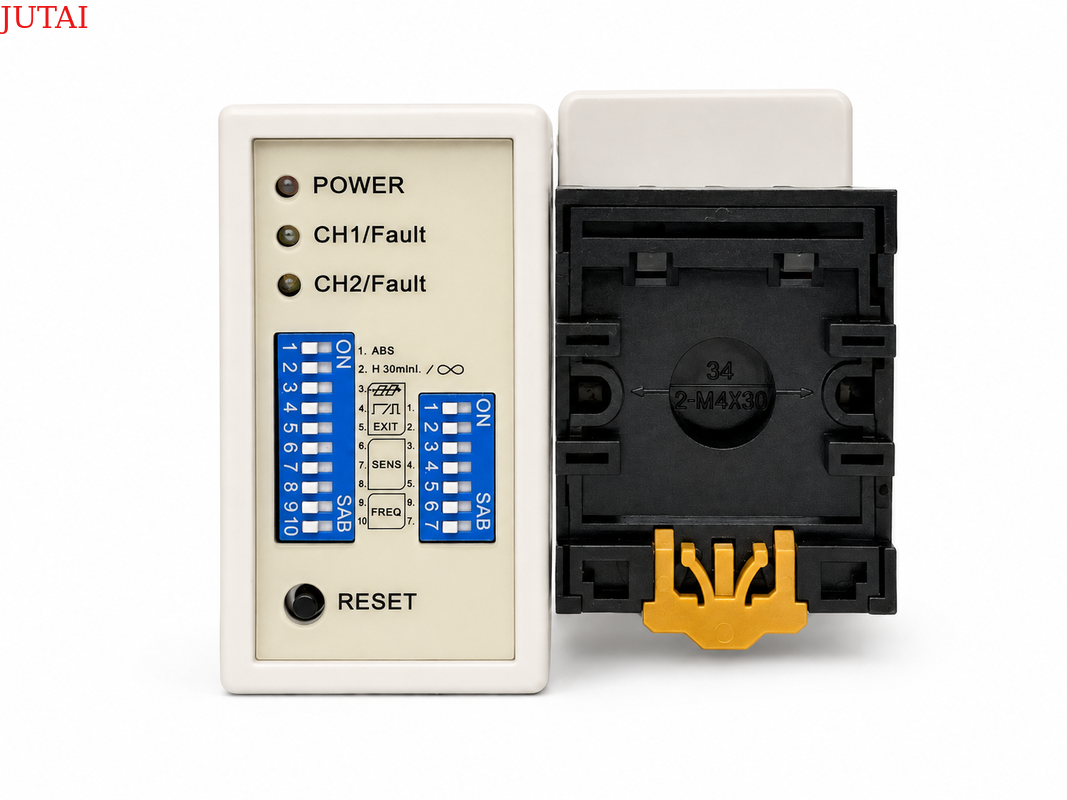

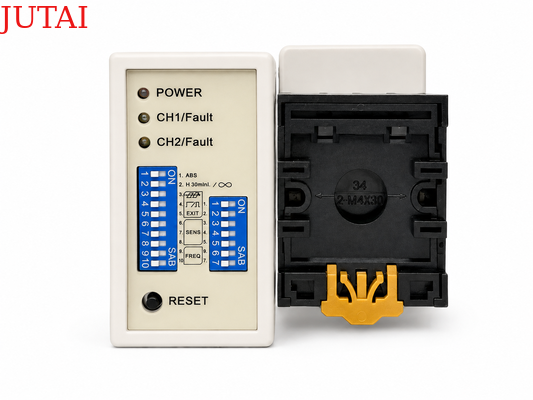

• CH1 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑन: वाहन का पता लगाने का संकेत देता है।
• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।
• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।
• CH2 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑनः वाहन का पता लगाने का संकेत देता है।
• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।
• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।

• लूप की संवेदनशीलता और आवृत्ति को 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
• उपयोगकर्ता नीचे दी गई दीप-स्विच सेटिंग तालिकाओं के अनुसार डिप-स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग्स का चयन कर सकता है। डिप स्विच 6, 7 और 8 के साथ CH1 संवेदनशीलता चयन के लिए डिप स्विच 0.8 सबसे कम संवेदनशील है और 0.015 सबसे संवेदनशील है।
• डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए, 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि

(स्विच1=S1) D3,D4,D5 और ((स्विच2=S2) D1,D2 विशेष कार्य सेट करना(मोड1,2,3 दिशा का पता लगाने, मोड 4,5,6 सामान्य मोड, दो लूप का पता लगाने अलग हैं)

(स्विच1=S1) D6 & D7 & D8 और (स्विच2=S2) D3 & D4 & D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन।(आठ स्तर विकल्प)

(स्विच1=S1) D9 & D10 और (स्विच2=S2) D6,D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक)

रीसेट बटनःकृपया ध्यान देंः LD-200 को डिप स्विच में हर बार सेटिंग बदलने पर रीसेट किया जाना चाहिए।

लूपों को सड़क की सतह के साथ मिश्रण करने के लिए एक ′′जल्दी से सेट ′′ काले एपॉक्सी यौगिक या गर्म बिटुमेन मास्टिक का उपयोग करके सील किया जाता है।

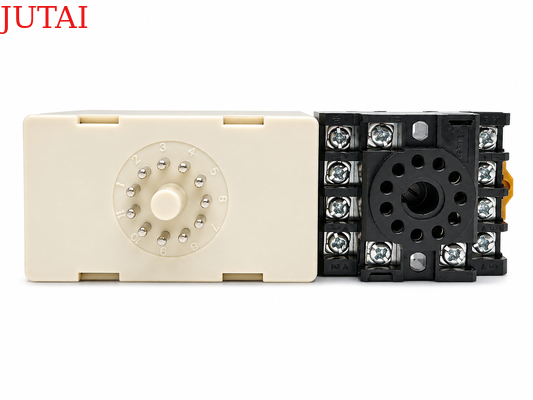

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें

एलडी-100	एलडी-102	एलडी-200	एलडी-202	JTHT-11
एकल चैनल 100-240 वी एसी	एकल चैनल 12-24 वी एसी/डीसी	दो-चैनल 100-240 वी एसी	दो-चैनल 12-24 वी एवी/डीसी	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर
