• 1. 15-2000 μH पहचान रेंज
  • लूप डिटेक्टर 15 μH से 2000 μH तक की एक विस्तृत पहचान रेंज का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और विन्यासों को समायोजित करता है। विस्तृत पहचान रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।

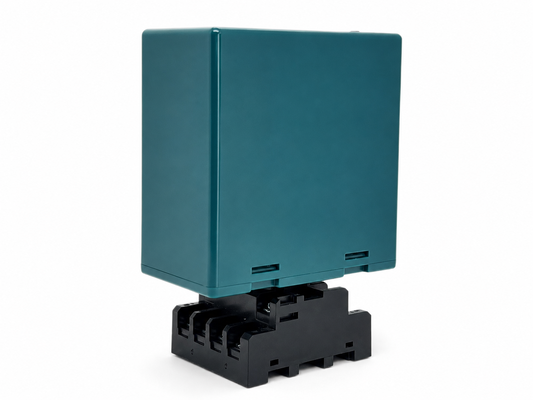

• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर हाउसिंग सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. एलईडी डायग्नोस्टिक क्षमताएं
  • व्यापक निदान क्षमताएं लूप और स्थापना समस्याओं के सटीक निदान को सक्षम करती हैं और एलईडी के माध्यम से दिखाती हैं, इष्टतम प्रदर्शन सुनिश्चित करती हैं और डाउनटाइम को कम करती हैं।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक पता लगाने वाले आउटपुट को सीमित करने के लिए चुना जा सकता है जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. लूप उपस्थिति समय
  • आसन्न लूप डिटेक्टरों के बीच हस्तक्षेप को अभिन्न संकेत के माध्यम से पहचाना जा सकता है और आवृत्ति सेटिंग को समायोजित करके समाप्त किया जा सकता है, जिससे विश्वसनीय संचालन सुनिश्चित होता है।
• 6. दो अलग आउटपुट रिले
  • उपस्थिति रिले ए: उपस्थिति आउटपुट प्रदान करता है और 0, 2, 5, 8, 10, 15, 20, या 30 सेकंड के लिए बढ़ाया जा सकता है, बाहरी 10-वे डीआईपी स्विच के साथ प्रोग्रामेबल।
  • पल्स रिले बी: बाहरी 10-वे डीआईपी स्विच के साथ प्रोग्रामेबल, यह उपस्थिति, प्रवेश पर पल्स, निकास पर पल्स, या विफल आउटपुट प्रदान करता है, जिससे पहचान लचीलापन बढ़ता है।
• 7. स्वचालित संवेदनशीलता बूस्ट (एएसबी)
  • यह सुविधा स्वचालित रूप से वाहन पहचान पर संवेदनशीलता को अधिकतम तक बढ़ाकर बड़े ट्रक-ट्रेलर संयोजनों और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 8. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनाए रखते हैं।
• 9. 10 डीप स्विच
  • शेल पर डीप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 10. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डीप स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

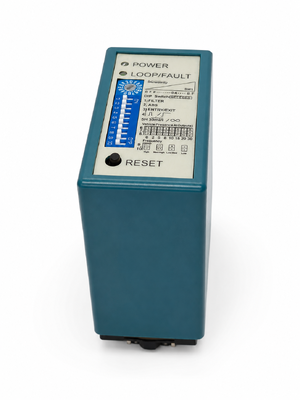

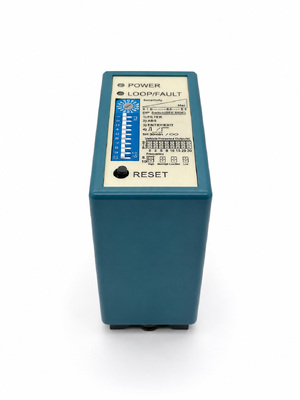

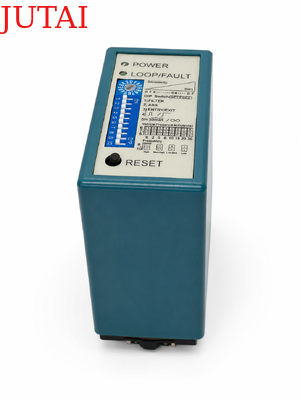

(1) पावर एलईडी: लाल पावर एलईडी 'पावर ऑन' इंगित करता है

• पहचान एलईडी: लगातार चालू: वाहन पहचान इंगित करता है।
• धीरे-धीरे झिलमिलाता हुआ: लूप शॉर्ट सर्किट है या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं है।
• तेजी से झिलमिलाता हुआ: लूप ओपन सर्किट है या लूप के बाद बहुत अधिक मोड़ हैं।

• लूप की संवेदनशीलता को 'संवेदनशीलता' लेबल वाले ट्रिमपॉट द्वारा समायोजित किया जा सकता है। उपयोगकर्ता ट्रिमपॉट को घुमाकर 16 विभिन्न सेटिंग्स का चयन कर सकता है, जिसमें 0 सबसे कम संवेदनशील है और 'F' सबसे अधिक संवेदनशील है।



1. डीआईपी 1 और डीआईपी 2 सेटिंग विशेष कार्य

2. डीआईपी 3 और डीआईपी 4 सेटिंग रिले बी आउटपुट

3. डीआईपी 5 सेटिंग स्वचालित रीसेट

4. डीआईपी 6 और डीआईपी 7 और डीआईपी 8 सेटिंग रिले ए विलंब

5. डीआईपी 9 और डीआईपी 10 सेटिंग आवृत्ति (40 K से 100 KHz)। हस्तक्षेप से बचने के लिए उपयोग किया जाता है

• अनुप्रयोग में, जहां दो या दो से अधिक लूप डिटेक्टर और सेंसिंग लूप स्थापित किए गए हैं, दोनों प्रणालियों के बीच क्रॉस-टॉक के प्रभावों को कम करने के लिए एक डिटेक्टर को उच्च आवृत्ति पर और दूसरे को कम आवृत्ति पर सेट करें (सेंसिंग लूप और डिटेक्टरों को कम से कम 2 मीटर की दूरी पर रखा जाना चाहिए)।
• रीसेट बटन: कृपया ध्यान दें: डीप स्विच में कोई भी सेटिंग परिवर्तन करने पर एलडी-100 को हर बार रीसेट किया जाना चाहिए।

• डिटेक्टर को वेदरप्रूफ आवास में स्थापित करें।
• डिटेक्टर सेंसिंग लूप के जितना संभव हो उतना करीब होना चाहिए।
• डिटेक्टर को हमेशा मजबूत चुंबकीय क्षेत्रों से दूर स्थापित किया जाना चाहिए।
• उच्च वोल्टेज तारों को लूप डिटेक्टरों के पास चलाने से बचें।
• कंपन करने वाली वस्तुओं पर डिटेक्टर स्थापित न करें।

• जब नियंत्रण बॉक्स लूप के 10 मीटर के भीतर स्थापित हो, तो नियंत्रण बॉक्स को लूप से जोड़ने के लिए सामान्य तारों का उपयोग किया जा सकता है। 10 मीटर से अधिक के लिए 2 कोर शील्डेड केबल का उपयोग आवश्यक है। नियंत्रण बॉक्स और लूप के बीच 30 मीटर से अधिक की दूरी न हो।



लूप को 'क्विक-सेट' काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है ताकि सड़क की सतह के साथ मिल जाए।
