स्वचालित औद्योगिक द्वार नियंत्रण के लिए डिज़ाइन किया गया, यह वाहन लूप डिटेक्टर गोदामों, कारखानों, लॉजिस्टिक्स केंद्रों, लोडिंग बे और अन्य नियंत्रित पहुंच बिंदुओं के लिए विश्वसनीय वाहन ट्रिगरिंग, निरंतर उपस्थिति का पता लगाने और समायोज्य क्लोजिंग विलंब प्रदान करता है। यह ड्राइववे के नीचे स्थापित एक इंडक्टिव लूप के साथ काम करता है और जब कोई वाहन प्रवेश करता है, बना रहता है, या सेंसिंग ज़ोन छोड़ता है तो लूप इंडक्टेंस में परिवर्तन का पता लगाता है। डिटेक्टर तब जुड़े हुए औद्योगिक द्वार नियंत्रक को रिले सिग्नल भेजता है, जिससे वाहन के पास आने पर द्वार स्वचालित रूप से खुल जाता है और जब तक वाहन संरक्षित क्षेत्र के अंदर रहता है तब तक खुला रहता है।

उपस्थिति का पता लगाने का कार्य द्वार संचालन को सुरक्षित बनाता है, क्योंकि जब तक कोई वाहन लूप के ऊपर रहता है तब तक एक सक्रिय रिले सिग्नल बनाए रखता है। जब स्थायी उपस्थिति मोड सक्षम होता है, तो आउटपुट टाइमआउट के कारण रीसेट नहीं होता है, जिससे यह ट्रकों, ट्रेलरों, फोर्कलिफ्टों और अन्य वाहनों के लिए उपयुक्त हो जाता है जो द्वार के नीचे रुक सकते हैं या धीरे-धीरे चल सकते हैं। यह द्वार के प्रवेश द्वार को पूरी तरह से साफ करने से पहले बंद होने के जोखिम को कम करने में मदद करता है और व्यस्त औद्योगिक वातावरण में एंटी-टकराव नियंत्रण का समर्थन करता है।

समायोज्य रिले रिलीज विलंब इंस्टॉलर को वाहन के लूप छोड़ने के बाद 0, 2, 5, 8, 10, 15, 20, या 30 सेकंड का चयन करने की अनुमति देता है। यह लचीलापन विलंबित द्वार बंद होने को यातायात प्रवाह, वाहन की लंबाई और साइट संचालन प्रक्रियाओं के साथ समन्वयित करने में मदद करता है। एंट्री पल्स, एग्जिट पल्स और प्रेजेंस आउटपुट मोड डिटेक्टर को डोर कंट्रोलर, वार्निंग लाइट, कैमरे, काउंटर और अन्य जुड़े उपकरणों के साथ काम करने की भी अनुमति देते हैं।

डिटेक्टर एक विस्तृत 15-2000 μH इंडक्टेंस रेंज का समर्थन करता है और विभिन्न लूप आकारों, स्थापना गहराई, वाहन प्रकारों और विद्युत स्थितियों के लिए 16 संवेदनशीलता स्तर प्रदान करता है। स्वचालित संवेदनशीलता बूस्ट उच्च-चेसिस वाले ट्रकों और लंबे ट्रेलरों का स्थिर पता लगाने में मदद करता है, जबकि चार चयन योग्य ऑपरेटिंग आवृत्तियां आस-पास कई लूप स्थापित होने पर क्रॉसस्टॉक को कम करने में मदद करती हैं। व्यावहारिक डीआईपी-स्विच सेटअप, एलईडी स्थिति संकेतक और रीसेट-आधारित पुन: अंशांकन के साथ, यह औद्योगिक द्वार वाहन लूप डिटेक्टर स्वचालित उद्घाटन, होल्ड-ओपन नियंत्रण, विलंबित समापन और विश्वसनीय वाहन सुरक्षा निगरानी के लिए एक लचीला समाधान प्रदान करता है।

• 1. 15-2000 μh का पता लगाने की सीमा
  • लूप डिटेक्टर 15 μH से 2000 μH तक की एक विस्तृत पहचान सीमा का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और विन्यासों को समायोजित करता है। विस्तृत पहचान सीमा हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा-लॉन्ग ट्रकों, बसों आदि का पता लगाने में सक्षम बनाती है।
• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर किया गया आवास सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ता है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. एलईडी डायग्नोस्टिक क्षमताएं
  • व्यापक निदान क्षमताएं लूप और स्थापना समस्याओं के सटीक निदान को सक्षम करती हैं और एलईडी के माध्यम से दिखाती हैं, जिससे इष्टतम प्रदर्शन सुनिश्चित होता है और डाउनटाइम कम होता है।
• 4. चयन योग्य उपस्थिति समय
  • उपस्थिति रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक पता लगाने वाले आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. लूप उपस्थिति समय
  • आसन्न लूप डिटेक्टरों के बीच हस्तक्षेप को एकीकृत संकेत के माध्यम से पहचाना जा सकता है और आवृत्ति सेटिंग को समायोजित करके समाप्त किया जा सकता है, जिससे विश्वसनीय संचालन सुनिश्चित होता है।
• 6. दो अलग-अलग आउटपुट रिले
  • उपस्थिति रिले ए: उपस्थिति आउटपुट प्रदान करता है और इसे 0, 2, 5, 8, 10, 15, 20, या 30 सेकंड के लिए बढ़ाया जा सकता है, जिसे बाहरी 10-वे डीआईपी स्विच के साथ प्रोग्राम किया जा सकता है।
  • पल्स रिले बी: बाहरी 10-वे डीआईपी स्विच के साथ प्रोग्रामेबल, यह उपस्थिति, प्रवेश पर पल्स, निकास पर पल्स, या विफल आउटपुट प्रदान करता है, जिससे पहचान लचीलापन बढ़ता है।
• 7. स्वचालित संवेदनशीलता बूस्ट (एएसबी)
  • यह सुविधा स्वचालित रूप से वाहन का पता लगाने पर संवेदनशीलता को अधिकतम तक बढ़ाकर बड़े ट्रक-ट्रेलर संयोजनों और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 8. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पहचान सटीकता और स्थिरता बनाए रखते हैं।
• 9. 10 डीप स्विच
  • शेल पर डीप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 10. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डीप स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

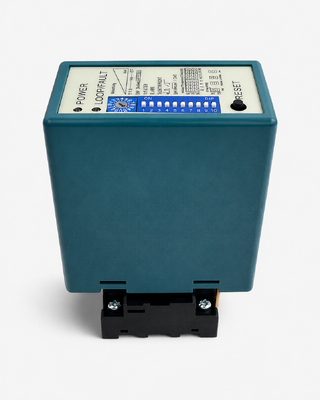

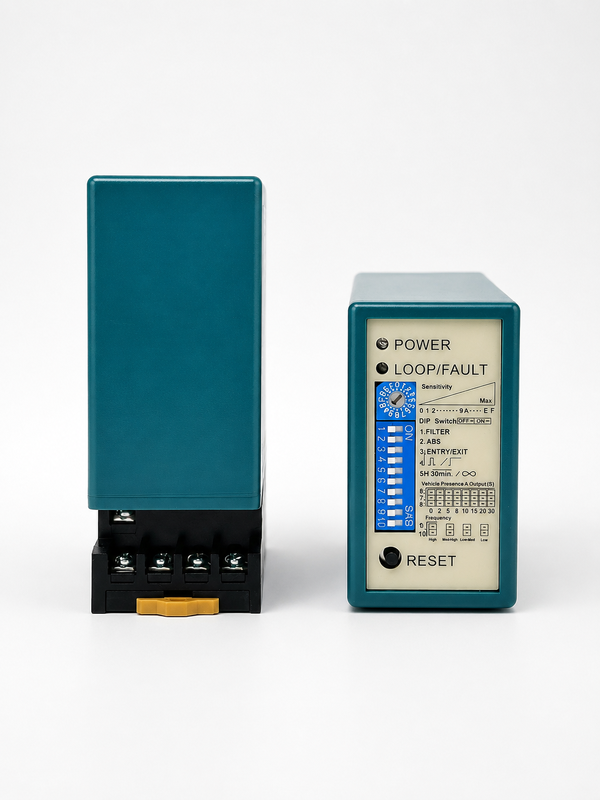

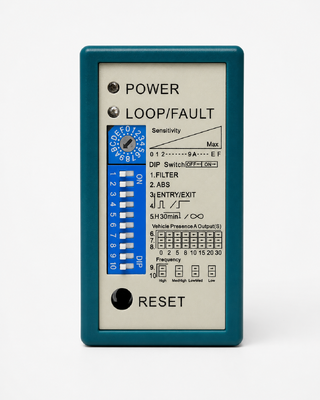

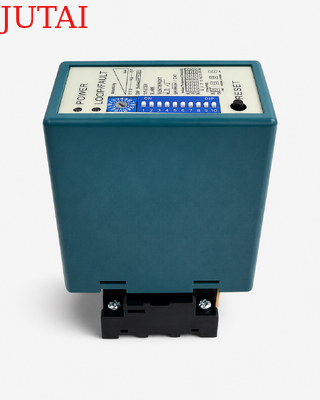

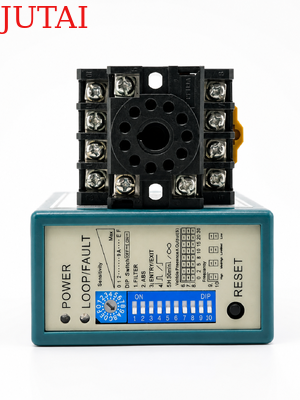

(1) पावर एलईडी: लाल पावर एलईडी 'पावर ऑन' इंगित करता है

• पता लगाने वाला एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झपकाना: लूप शॉर्ट सर्किट या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं होने का संकेत देता है।
• तेजी से झपकाना: लूप ओपन सर्किट या लूप के बाद बहुत अधिक मोड़ों का संकेत देता है।

• लूप की संवेदनशीलता को 'संवेदनशीलता' लेबल वाले ट्रिमपॉट द्वारा समायोजित किया जा सकता है। उपयोगकर्ता ट्रिमपॉट को घुमाकर 16 विभिन्न सेटिंग्स का चयन कर सकता है, जिसमें 0 सबसे कम संवेदनशील और 'F' सबसे अधिक संवेदनशील है।

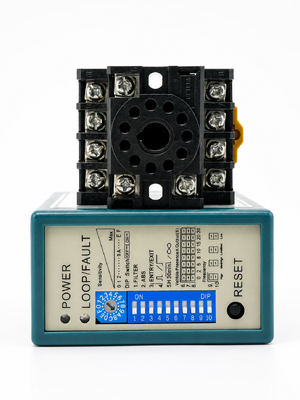

1. डीआईपी 1 और डीआईपी 2 सेटिंग विशेष कार्य

2. डीआईपी 3 और डीआईपी 4 सेटिंग रिले बी आउटपुट

3. डीआईपी 5 सेटिंग स्वचालित रीसेट

4. डीआईपी 6 और डीआईपी 7 और डीआईपी 8 सेटिंग रिले ए विलंब

5. डीआईपी 9 और डीआईपी 10 सेटिंग आवृत्ति (40 K से 100 KHz)। हस्तक्षेप से बचने के लिए उपयोग किया जाता है

• एप्लिकेशन में, जहां दो या दो से अधिक लूप डिटेक्टर और सेंसिंग लूप स्थापित किए गए हैं, दोनों प्रणालियों के बीच क्रॉस-टॉक के प्रभावों को कम करने के लिए एक डिटेक्टर को उच्च आवृत्ति पर और दूसरे को कम आवृत्ति पर सेट करें (सेंसिंग लूप और डिटेक्टरों को कम से कम 2 मीटर की दूरी पर रखा जाना चाहिए)।
• रीसेट बटन: कृपया ध्यान दें: डीप स्विच में कोई भी सेटिंग परिवर्तन करने पर एलडी-100 को रीसेट किया जाना चाहिए।

• डिटेक्टर को एक वेदरप्रूफ हाउसिंग में स्थापित करें।
• डिटेक्टर सेंसिंग लूप के जितना संभव हो उतना करीब होना चाहिए।
• डिटेक्टर को हमेशा मजबूत चुंबकीय क्षेत्रों से दूर स्थापित किया जाना चाहिए।
• लूप डिटेक्टरों के पास उच्च वोल्टेज तार चलाने से बचें।
• कंपन करने वाली वस्तुओं पर डिटेक्टर स्थापित न करें।

• जब नियंत्रण बॉक्स लूप के 10 मीटर के भीतर स्थापित हो, तो नियंत्रण बॉक्स को लूप से जोड़ने के लिए सामान्य तारों का उपयोग किया जा सकता है। 10 मीटर से अधिक के लिए 2 कोर शील्डेड केबल का उपयोग आवश्यक है। नियंत्रण बॉक्स और लूप के बीच 30 मीटर से अधिक की दूरी न हो।



लूप को 'क्विक-सेट' काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है ताकि सड़क की सतह के साथ मिल जाए।
