स्वचालित वाहन एक्सेस कंट्रोल के लिए डिज़ाइन किया गया, यह सिंगल लूप वाहन डिटेक्टर एक कॉन्फ़िगर करने योग्य डिवाइस में एंट्री पल्स, एग्जिट पल्स और कंटीन्यूअस प्रेजेंस आउटपुट को जोड़ता है। यह सड़क की सतह के नीचे स्थापित एक इंडक्टिव लूप के साथ काम करता है ताकि जब कोई वाहन सेंसिंग क्षेत्र में प्रवेश करता है, कब्जा करता है या छोड़ता है तो लूप इंडक्टेंस में बदलाव का पता लगाया जा सके। डिटेक्टर को बैरियर गेट, स्वचालित गेट, एलपीआर कैमरे, टिकट डिस्पेंसर, एक्सेस कंट्रोलर, वाहन काउंटर और अन्य पार्किंग या यातायात प्रबंधन उपकरण के साथ एकीकृत किया जा सकता है।

कॉन्फ़िगर करने योग्य रिले आउटपुट विभिन्न ऑपरेटिंग आवश्यकताओं के लिए लचीला नियंत्रण प्रदान करता है। एंट्री पल्स मोड में, डिटेक्टर एक क्षणिक सिग्नल उत्पन्न करता है जब कोई वाहन लूप पर चलता है, जिससे यह बैरियर खोलने, कैमरा सक्रियण, या वाहन आगमन की पुष्टि के लिए उपयुक्त होता है। एग्जिट पल्स मोड में, जब वाहन लूप छोड़ता है तो रिले एक सिग्नल उत्पन्न करता है, जो एग्जिट इमेज कैप्चर, डिपार्चर काउंटिंग, या डाउनस्ट्रीम उपकरण नियंत्रण का समर्थन करता है। प्रेजेंस मोड में, वाहन लूप के ऊपर रहने तक रिले सक्रिय रहता है और केवल डिटेक्शन क्षेत्र साफ होने के बाद रीसेट होता है।

सुरक्षा-संबंधित अनुप्रयोगों के लिए, स्थायी प्रेजेंस मोड स्वचालित टाइमआउट के बिना निरंतर वाहन पहचान बनाए रख सकता है। यह एक जुड़े हुए बैरियर या गेट कंट्रोलर को प्रवेश द्वार खुला रखने की अनुमति देता है जबकि वाहन संरक्षित क्षेत्र के भीतर रहता है, एंटी-क्रश सुरक्षा का समर्थन करता है और समय से पहले बंद होने के जोखिम को कम करता है। 0 से 30 सेकंड तक समायोज्य रिलीज विलंब सेटिंग्स विलंबित गेट बंद होने, वाहन निकासी की पुष्टि, और कैमरों या एक्सेस कंट्रोल उपकरणों के साथ समन्वित संचालन के लिए अतिरिक्त नियंत्रण प्रदान करती हैं।

डिटेक्टर 15-2000 μH की एक विस्तृत इंडक्टेंस रेंज का समर्थन करता है और 16 चयन योग्य संवेदनशीलता स्तर प्रदान करता है। इंस्टॉलर लूप आकार, स्थापना गहराई, पर्यावरणीय हस्तक्षेप, और पता लगाए जा रहे वाहनों के प्रकार के अनुसार प्रतिक्रिया को समायोजित कर सकते हैं। स्वचालित संवेदनशीलता बूस्ट ट्रकों, ट्रेलरों और उच्च-चेसिस वाहनों के लिए स्थिर प्रेजेंस डिटेक्शन बनाए रखने में मदद करता है। चार चयन योग्य ऑपरेटिंग आवृत्तियां भी कई लूपों को एक साथ स्थापित होने पर क्रॉसस्टॉक को कम करने में मदद करती हैं।

पार्किंग स्थल, आवासीय प्रवेश द्वार, वाणिज्यिक सुविधाएं, औद्योगिक स्थल, टोल लेन, गोदाम और नियंत्रित वाहन पहुंच बिंदु के लिए उपयुक्त, यह सिंगल लूप वाहन डिटेक्टर व्यावहारिक आउटपुट लचीलापन, विश्वसनीय प्रेजेंस मॉनिटरिंग और वाहन नियंत्रण प्रणालियों की एक विस्तृत श्रृंखला के साथ सुविधाजनक एकीकरण प्रदान करता है।

• 1. 15-2000 μh डिटेक्शन रेंज
  • लूप डिटेक्टर 15 μH से 2000 μH तक की एक विस्तृत डिटेक्शन रेंज का समर्थन करता है, जो विभिन्न यातायात पहचान परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है। विस्तृत डिटेक्शन रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।
• 2. कॉम्पैक्ट साइड
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर किया गया हाउसिंग सुविधाओं और कार्यक्षमता के लिए सभी उद्योग आवश्यकताओं को जोड़ता है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।
• 3. एलईडी डायग्नोस्टिक क्षमताएं
  • व्यापक डायग्नोस्टिक क्षमताएं लूप और स्थापना समस्याओं के सटीक निदान को सक्षम करती हैं और एलईडी के माध्यम से दिखाती हैं, इष्टतम प्रदर्शन सुनिश्चित करती हैं और डाउनटाइम को कम करती हैं।
• 4. चयन योग्य प्रेजेंस टाइम
  • प्रेसेंस रिले का आउटपुट एक निश्चित समय (30 मिनट से अधिक) तक एक डिटेक्ट आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।
• 5. लूप प्रेजेंस टाइम
  • आसन्न लूप डिटेक्टरों के बीच हस्तक्षेप को अभिन्न संकेत के माध्यम से पहचाना जा सकता है और आवृत्ति सेटिंग को समायोजित करके समाप्त किया जा सकता है, जिससे विश्वसनीय संचालन सुनिश्चित होता है।
• 6. दो अलग आउटपुट रिले
  • प्रेसेंस रिले ए: प्रेजेंस आउटपुट प्रदान करता है और इसे 0, 2, 5, 8, 10, 15, 20, या 30 सेकंड के लिए बढ़ाया जा सकता है, जिसे बाहरी 10-वे डीआईपी स्विच के साथ प्रोग्राम किया जा सकता है।
  • पल्स रिले बी: बाहरी 10-वे डीआईपी स्विच के साथ प्रोग्रामेबल, यह प्रेजेंस, एंट्री पर पल्स, एग्जिट पर पल्स, या फेल्ड आउटपुट प्रदान करता है, जिससे डिटेक्शन लचीलापन बढ़ता है।
• 7. स्वचालित संवेदनशीलता बूस्ट (ASB)
  • यह सुविधा बड़े ट्रक-ट्रेलर संयोजनों और उच्च-बिस्तर वाले वाहनों का मज़बूती से पता लगाती है, जो वाहन का पता लगाने पर स्वचालित रूप से संवेदनशीलता को अधिकतम तक बढ़ा देती है, जिससे सटीक पहचान सुनिश्चित होती है।
• 8. स्वचालित पर्यावरण ड्रिफ्टिंग मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरणीय परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं, विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद डिटेक्शन सटीकता और स्थिरता बनाए रखते हैं।
• 9. 10 डीआईपी स्विच
  • शेल पर डीआईपी स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।
• 10. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डीआईपी स्विच के माध्यम से, दो लूप कॉइल को बहुत करीब स्थापित करने के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है।

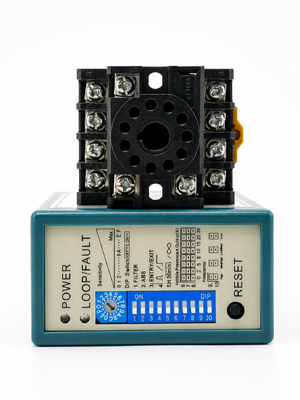

(1) पावर एलईडी: लाल पावर एलईडी "पावर ऑन" इंगित करता है

• डिटेक्टिंग एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।
• धीरे-धीरे झिलमिलाता हुआ: लूप शॉर्ट सर्किट या लूप के बाद मोड़ों की संख्या पर्याप्त नहीं होने का संकेत देता है।
• तेजी से झिलमिलाता हुआ: लूप ओपन सर्किट या लूप के बाद बहुत अधिक मोड़ों का संकेत देता है।

• लूप की संवेदनशीलता को "संवेदनशीलता" लेबल वाले ट्रिमपॉट द्वारा समायोजित किया जा सकता है। उपयोगकर्ता ट्रिमपॉट को घुमाकर 16 विभिन्न सेटिंग्स का चयन कर सकता है, जिसमें 0 सबसे कम संवेदनशील और "F" सबसे अधिक संवेदनशील है।



1. डीआईपी 1 और डीआईपी 2 सेटिंग विशेष कार्य

2. डीआईपी 3 और डीआईपी 4 सेटिंग रिले बी आउटपुट

3. डीआईपी 5 सेटिंग स्वचालित रीसेट

4. डीआईपी 6 और डीआईपी 7 और डीआईपी 8 सेटिंग रिले ए विलंब

5. डीआईपी 9 और डीआईपी 10 सेटिंग आवृत्ति (40 K से 100 KHz)। हस्तक्षेप से बचने के लिए उपयोग किया जाता है

• एप्लिकेशन में, जहां दो या दो से अधिक लूप डिटेक्टर और सेंसिंग लूप स्थापित किए गए हैं, दोनों प्रणालियों के बीच क्रॉस-टॉक के प्रभावों को कम करने के लिए एक डिटेक्टर को उच्च आवृत्ति पर और दूसरे को कम आवृत्ति पर सेट करें (सेंसिंग लूप और डिटेक्टरों को कम से कम 2 मीटर की दूरी पर रखा जाना चाहिए)।

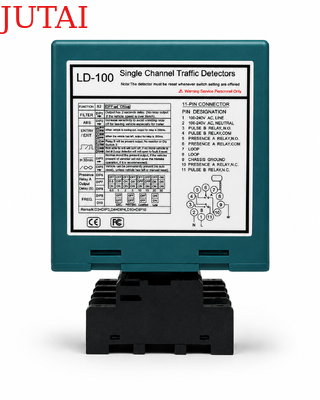

• रीसेट बटन: कृपया ध्यान दें: डीप स्विच में सेटिंग परिवर्तन करने पर हर बार एलडी-100 को रीसेट किया जाना चाहिए।

• डिटेक्टर को वेदरप्रूफ हाउसिंग में स्थापित करें।
• डिटेक्टर सेंसिंग लूप के जितना संभव हो उतना करीब होना चाहिए।
• डिटेक्टर को हमेशा मजबूत चुंबकीय क्षेत्रों से दूर स्थापित किया जाना चाहिए।
• लूप डिटेक्टरों के पास उच्च वोल्टेज तार चलाने से बचें।
• कंपन करने वाली वस्तुओं पर डिटेक्टर स्थापित न करें।

• जब कंट्रोल बॉक्स लूप के 10 मीटर के भीतर स्थापित हो, तो कंट्रोल बॉक्स को लूप से जोड़ने के लिए सामान्य तारों का उपयोग किया जा सकता है। 10 मीटर से अधिक के लिए 2 कोर शील्डेड केबल का उपयोग आवश्यक है। कंट्रोल बॉक्स और लूप के बीच 30 मीटर से अधिक की दूरी न हो।



लूप को "क्विक-सेट" काले एपॉक्सी कंपाउंड या हॉट बिटुमेन मैस्टिक का उपयोग करके सील किया जाता है ताकि सड़क की सतह के साथ मिल जाए।
