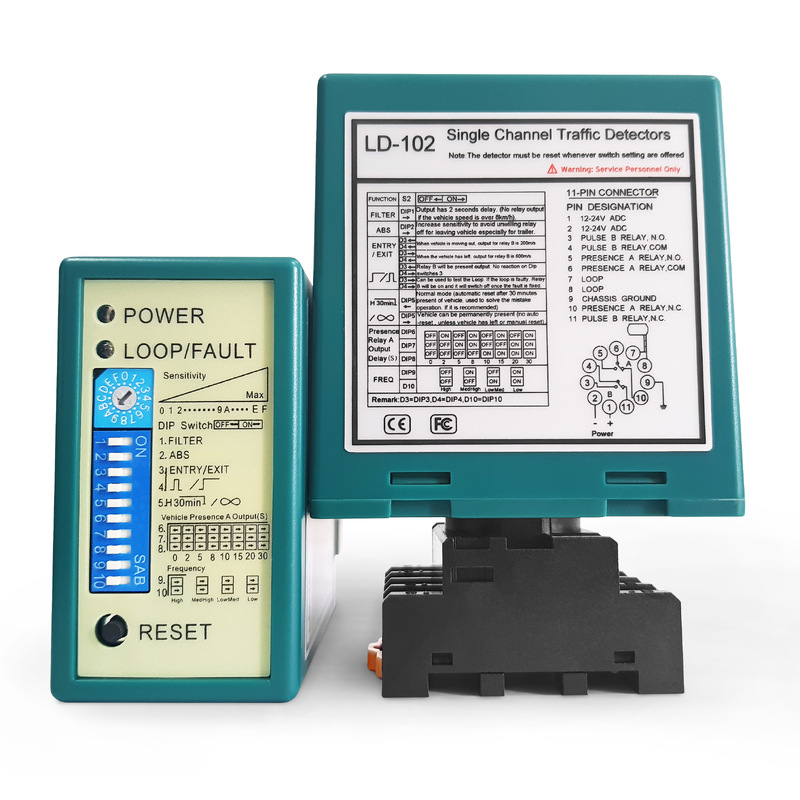

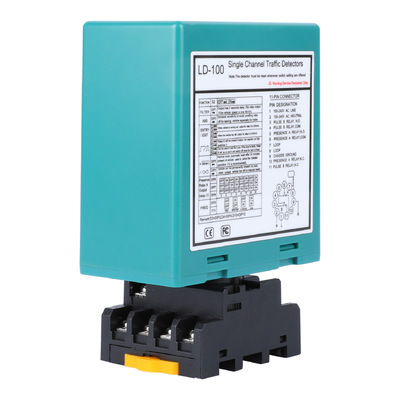

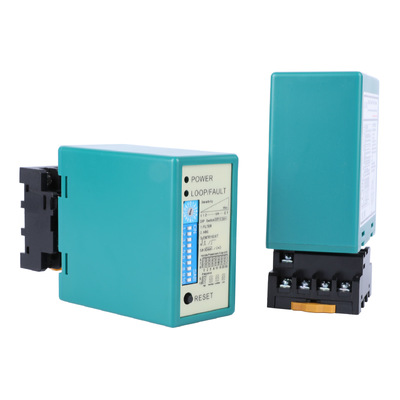

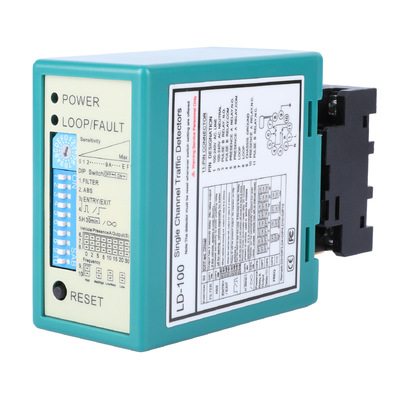

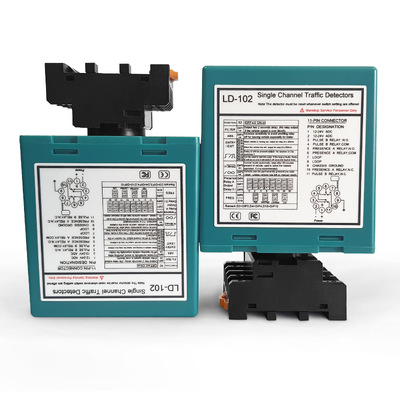

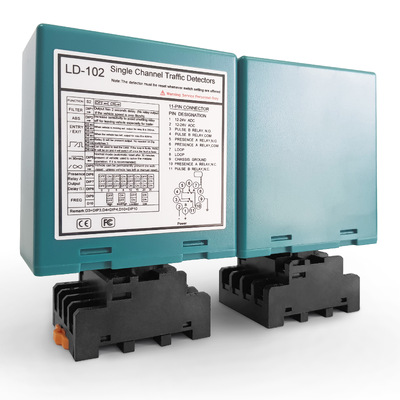

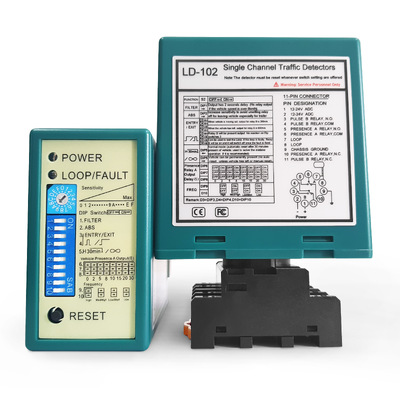

JUTAI सिंगल चैनल लूप डिटेक्टर LD-100 LD-102

JUTAI सिंगल चैनल लूप डिटेक्टर LD-100 LD-102

ब्रांड नाम: JUTAI
मॉडल संख्या: एलडी-100 एलडी
एमओक्यू: नमूना के लिए समर्थन 1-10 पीसी
कीमत: 33-38 USD
पैकेजिंग विवरण: 50 पीस 1 कार्टन
भुगतान की शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल, अलीपे
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेनझेन, चीन
प्रमाणन:
CE FCC
दस्तावेज़:
वोल्टेज आपूर्ति:
100-240 VAC 48 से 62Hz
कार्यशील प्रकार:
-40 से +70 ℃ (-111°F से +158°F)
पैकेट:
दफ़्ती
स्व-मोड़ रेंज:
20-2000उह
संवेदनशीलता:
16 तरह से चयन योग्य/उच्चतम 0.01% डीएल/एल/न्यूनतम 2.56% डीएल/एल
प्रतिक्रिया का समय:
10-90 एमएस
नमी:
95% गैर-संघनक
एचएस कोड:
9033000090
उत्पाद का आकार:
76*42*110 मिमी
पैकेज का आकार:
136*86*52 मिमी
शुद्ध वजन:
195 ग्राम
कुल वजन:
300 ग्राम
रिले उत्पादन:
उपस्थिति रिले / दोष रिले
गारंटी:
2 वर्ष
रंग:
हरा
लूप कनेक्शन:
घुमावदार जोड़ी केबल
नाम:
वाहन लूप डिटेक्टर
आपूर्ति की क्षमता:
प्रति माह 5000 पीसी
प्रमुखता देना:

JUTAI एकल चैनल लूप डिटेक्टर

,

वाहन लूप डिटेक्टर LD-100

,

लॉप डिटेक्टर LD-102 गारंटी के साथ

उत्पाद का वर्णन

जूटाई एकल चैनल लूप डिटेक्टर LD-100 LD-102



आधुनिक स्मार्ट सिटी निर्माण, परिष्कृत शहरी यातायात प्रबंधन, मानव रहित पहुंच बिंदुओं के संचालन में निरंतर प्रगति के साथ,सार्वजनिक क्षेत्रों में शहरी शासन के उन्नयन के लिए बुनियादी दिशाएं बन गई हैं।यातायात अवलोकन और वाहन प्रबंधन प्रणालियों के भीतर सबसे परिपक्व और स्थिर अंतर्निहित सेंसर घटक के रूप में, लूप वाहन डिटेक्टरों में चौबीसों घंटे विश्वसनीय संचालन की सुविधा है,पर्यावरण हस्तक्षेप के प्रति मजबूत प्रतिरोध, और उच्च पता लगाने की सटीकता, आधुनिक शहरी निर्माण में अनुप्रयोग परिदृश्यों की एक विस्तारित श्रृंखला के लिए अग्रणी है।



वे शहरी वाणिज्यिक परिसरों, आवासीय समुदायों और कार्यालय भवनों में स्मार्ट पार्किंग स्थल के प्रवेश और निकास पर व्यापक रूप से स्थापित हैं।और नगरपालिका सड़कों पर ट्रैफिक लाइट सिग्नल नियंत्रण सहित कई परिदृश्यों में भी व्यापक रूप से तैनात किया गया हैसड़क किनारे स्मार्ट पार्किंग स्पेस का पता लगाना, एक्सप्रेसवे और राष्ट्रीय/प्रांतीय राजमार्गों पर टोल स्टेशन, औद्योगिक और रसद पार्कों में माल मार्ग प्रबंधन,शहरी सुरक्षा पोलार्ड्स के कनेक्शन नियंत्रण, पूर्ण स्वचालित कार धुलाई स्टेशन, और मोटर वाहन निरीक्षण लाइनें। ऑटोमैटिक वाहन पहुंच नियंत्रण के लिए कोर बुनियादी उपकरण के रूप में कार्य करते हैं,यातायात प्रवाह डेटा संग्रह और बुद्धिमान साइट शेड्यूलिंग, वे शहरी यातायात और अंतरिक्ष प्रबंधन के कुशल और मानव रहित संचालन का समर्थन करते हैं।



उच्च प्रदर्शनएकल-चैनल लूप डिटेक्टरसेजुटाईयह आधुनिक शहरी निर्माण की विविध तैनाती आवश्यकताओं के लिए पूरी तरह से अनुकूलित है। यह विभिन्न निर्माण स्थितियों की साइट पर आवश्यकताओं को लचीले ढंग से समायोजित कर सकता है,बिजली आपूर्ति वातावरण और वाहन मॉडल का पता लगाना, जिसमें उत्कृष्ट परिदृश्य संगतता और दीर्घकालिक परिचालन स्थिरता है।यह विभिन्न शहरी बुद्धिमान यातायात प्रणालियों और स्वचालित पहुंच नियंत्रण समाधानों के लिए ठोस और विश्वसनीय अंतर्निहित पता लगाने का समर्थन प्रदान करता है, बुद्धिमान शहरी प्रबंधन के कार्यान्वयन और कुशल संचालन को सुविधाजनक बनाना।


loop detector application



विशेषताएं


1अल्ट्रा-वाइड इंडक्टेंस रेंजः 15 ‰ 2000 μH


डिटेक्टर 15 ‰ 2000 μH की अल्ट्रा-वाइड लूप इंडक्टेंसी रेंज का समर्थन करता है, जिससे यह विभिन्न आकारों, आकारों और मोड़ों की संख्या के लूप के साथ संगत हो जाता है।


यह मोटरसाइकिलों, यात्री कारों, वैन, ट्रकों, भारी शुल्क वाले वाहनों और लंबे ट्रेलरों सहित वाहनों की एक विस्तृत श्रृंखला का विश्वसनीय रूप से पता लगा सकता है।विभिन्न चेसिस ऊंचाई और धातु द्रव्यमान वाले वाहनों का सटीक पता लगाया जा सकता है, जिससे डिटेक्टर विभिन्न प्रवेश द्वारों, निकास द्वारों, सड़कों और यातायात नियंत्रण अनुप्रयोगों के लिए उपयुक्त हो जाता है।




2स्वतंत्र पल्स रिले और उपस्थिति रिले आउटपुट


डिटेक्टर में दो स्वतंत्र रिले आउटपुट होते हैंः एक पल्स रिले और एक उपस्थिति रिले। प्रत्येक आउटपुट को दूसरे के साथ हस्तक्षेप किए बिना एक अलग नियंत्रण उपकरण से जोड़ा जा सकता है।


पल्स रिले एक बाधा गेट खोलने, कैमरे को सक्रिय करने या उपकरणों को शुरू करने जैसे अनुप्रयोगों के लिए क्षणिक ट्रिगर सिग्नल प्रदान करता है।


उपस्थिति रिले बाधा विरोधी कुचल सुरक्षा और वाहन अधिभोग का पता लगाने जैसे अनुप्रयोगों के लिए एक निरंतर वाहन उपस्थिति संकेत प्रदान करता है।


इसलिए एक डिटेक्टर ट्रिगर नियंत्रण और निरंतर उपस्थिति निगरानी दोनों का समर्थन कर सकता है।




3. समायोज्य उपस्थिति रिले देरी


उपस्थिति रिले एक समायोज्य रिलीज़ देरी का समर्थन करता है। देरी का समय वास्तविक यातायात प्रवाह और संचालन आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।


यह फ़ंक्शन बहुत करीब से आने वाले वाहनों, पैदल चलने वालों के पता लगाने के क्षेत्र में प्रवेश करने या अल्पकालिक विद्युत चुम्बकीय हस्तक्षेप के कारण होने वाली झूठी ट्रिगरिंग को कम करने में मदद करता है।यह अनावश्यक बार-बार स्विचिंग को कम करते हुए बाधा बंद करने और उपकरण संचालन को भी सुनिश्चित करता है.




4. असीमित वाहन उपस्थिति समय


डिटेक्टर बिना समय सीमा के निरंतर वाहन उपस्थिति आउटपुट का समर्थन करता है।


जब कोई वाहन लम्बे समय तक लूप के ऊपर रहता है, तो उपस्थिति रिले सक्रिय रहता है और टाइमआउट के कारण स्वचालित रूप से रीसेट नहीं होता है।


यह ट्रक लोड करने वाले क्षेत्रों, पार्किंग स्थान पर कब्जे का पता लगाने, धीमी गति से चलने वाले लंबे वाहनों और अन्य अनुप्रयोगों के लिए आदर्श है जहां वाहन लंबे समय तक लूप में रह सकते हैं।यह आकस्मिक बाधा बंद होने या अप्रत्याशित उपकरण बंद होने से रोकने में मदद करता है.




5. 16-स्तरीय संवेदनशीलता समायोजन


सटीक क्षेत्र समायोजन के लिए डिटेक्टर 16 संवेदनशीलता स्तर प्रदान करता है।


संवेदनशीलता लूप के आकार, स्थापना गहराई, विद्युत चुम्बकीय वातावरण और लक्ष्य वाहन प्रकार के अनुसार विन्यस्त की जा सकती है।


मोटरसाइकिल या छोटे वाहनों के लिए उच्च संवेदनशीलता का चयन किया जा सकता है, जबकि झूठी ट्रिगरिंग को कम करने के लिए मजबूत विद्युत हस्तक्षेप वाले वातावरण में कम संवेदनशीलता का उपयोग किया जा सकता है।




6. एएसबी स्वचालित संवेदनशीलता वृद्धि


अंतर्निहित एबीएस स्वचालित संवेदनशीलता वृद्धि कार्य वाहन का पता लगाने के बाद संवेदनशीलता को बढ़ाता है और निरंतर वाहन उपस्थिति का पता चलता है।


यह कार्य विशेष रूप से उच्च चेसिस वाले ट्रकों, ट्रेलरों और अपेक्षाकृत कमजोर धातु प्रेरण संकेतों वाले लंबे वाहनों के लिए उपयोगी है।


यह वाहन के पार जाने के दौरान संकेत के नुकसान को रोकने में मदद करता है, पूरे वाहन मार्ग के दौरान स्थिर और निरंतर पता लगाने को सुनिश्चित करता है।




7. चार चयन योग्य ऑपरेटिंग आवृत्तियाँ


डिटेक्टर चार चयन योग्य ऑपरेटिंग आवृत्तियों प्रदान करता है।


आसन्न लूप, कई लेन, दो-लूप सिस्टम या निकट स्थापित पार्किंग स्थानों के साथ अनुप्रयोगों में, पास के लूप को विभिन्न आवृत्तियों पर सेट किया जा सकता है।


इससे लूपों के बीच विद्युत चुम्बकीय क्रॉसटॉक प्रभावी रूप से कम होता है और मल्टी-डिवाइसेस इंस्टॉलेशन में गलत ट्रिगरिंग या मिस डिटेक्शन को रोकने में मदद मिलती है।




8. व्यापक बिजली आपूर्ति रेंज


डिटेक्टर व्यापक वोल्टेज बिजली आपूर्ति विकल्पों के साथ उपलब्ध हैः

  • 12 ∙ 24 वी एसी/डीसी

  • 100-240 वी एसी


यह पार्किंग सुविधाओं, औद्योगिक पार्कों, टोल स्टेशनों, निर्माण स्थलों और विभिन्न बिजली आपूर्ति स्थितियों वाले अन्य स्थानों में प्रत्यक्ष स्थापना की अनुमति देता है।


अतिरिक्त समर्पित बिजली रूपांतरण उपकरण की आवश्यकता नहीं है, जिससे स्थापना की जटिलता और लागत में कमी आती है।




9प्लग-इन बेस डिज़ाइन


डिटेक्टर में एक अलग करने योग्य प्लग-इन संरचना का प्रयोग किया जाता है जिसमें एक माउंटिंग बेस और एक मुख्य इकाई होती है।


आधार को पहले से स्थापित और वायर्ड किया जा सकता है। कमीशन या रखरखाव के दौरान, मुख्य इकाई को बस आधार में प्लग किया जा सकता है।


यह डिजाइन स्थापना, प्रतिस्थापन और रखरखाव को तेज करता है और डिटेक्टर बदलने पर सभी वायरिंग को फिर से जोड़ने की आवश्यकता को समाप्त करता है।




10. डीआईपी स्विच पैरामीटर सेटिंग


सभी प्रमुख मापदंडों को भौतिक डीआईपी स्विच के माध्यम से समायोजित किया जाता है।


कोई कंप्यूटर, सॉफ्टवेयर या प्रोग्रामिंग उपकरण की आवश्यकता नहीं है। इंस्टॉलर सीधे साइट पर संवेदनशीलता, ऑपरेटिंग आवृत्ति, रिले देरी और अन्य सेटिंग्स को जल्दी से कॉन्फ़िगर कर सकते हैं।


यह कमीशन को सरल बनाता है और स्थापना के समय को काफी कम करता है।




11एलईडी स्थिति संकेत


डिटेक्टर में त्वरित दोष निदान के लिए एलईडी स्थिति संकेतक हैं।


विभिन्न संकेतकों की स्थिति उपयोगकर्ताओं को डिटेक्टर दोषों और लूप सर्किट दोषों के बीच अंतर करने में मदद करती है।


रखरखाव कर्मियों को प्रत्येक तार को अलग-अलग जांचने के बिना समस्या का स्रोत जल्दी से पहचान सकता है, जिससे समस्या निवारण और मरम्मत का समय कम हो जाता है।




12. रीसेट बटन


अंतर्निहित रीसेट बटन डिटेक्टर को कमीशन या ऑपरेशन के दौरान जल्दी से फिर से शुरू करने की अनुमति देता है।


यदि डिटेक्टर जमे, असामान्य रूप से काम करता है, या पुनर्मूल्यांकन की आवश्यकता होती है, तो रीसेट बटन को दबाने से बिजली का कनेक्शन काटने या सिस्टम को फिर से वायरिंग किए बिना सामान्य संचालन बहाल होता है।


इससे फील्ड कमीशनिंग और गलती रिकवरी तेज और अधिक कुशल हो जाती है।



connection

connection

vihicle loop detector

vehicle loop detector





डिबग विवरण

loop detector indicator light

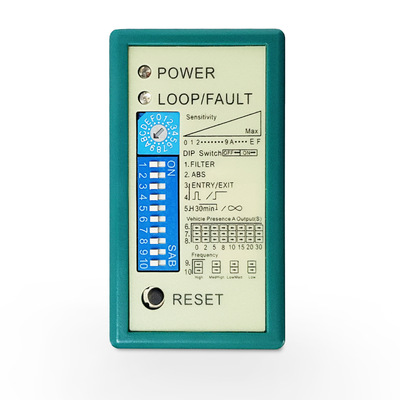

एलईडी संकेतक स्थिति

ऊपरीलाल एलईडीशक्ति की स्थिति दर्शाता है, जबकि निचलेहरीएलईडीवाहन का पता लगाने और लूप की स्थिति को दर्शाता है।

सामान्य संचालन के दौरान, लाल एलईडी चमकती रहती है। जब कोई वाहन पता लगाने के क्षेत्र में प्रवेश करता है, तो हरा एलईडी चालू हो जाता है।

यदिलाल एलईडीबंद है, कृपया बाहरी बिजली की आपूर्ति या आंतरिक फ्यूज की जाँच करें।

यदिग्रीन एलईडी फ्लैशस्थापना के दौरान, कृपया निम्नलिखित निर्देशों का संदर्भ लें:

  • मानक झिलमिलाहटःएक लूप शॉर्ट सर्किट या वायरिंग दोष हो सकता है। कृपया वायरिंग का निरीक्षण करें और यदि आवश्यक हो तो लूप को फिर से स्थापित करें।
  • तेजी से झिलमिलाहटःलूप प्रेरण बहुत कम है. कृपया डीआईपी स्विच 9 और 10 को सेट करेंउच्च. यदि समस्या बनी रहती है, तो कृपया लूप घुमावों की संख्या बढ़ाएं.
  • धीमी गति से चमकना:लूप प्रेरण बहुत अधिक है. कृपया सेट DIP स्विच 9 और 10 करने के लिएकम. यदि समस्या बनी रहती है, तो कृपया लूप घुमावों की संख्या कम करें.

Loop Detector Sensitivity

संवेदनशीलता समायोजन

SWITCH1 एक 16-स्थिति घूर्णी स्विच है जिसका उपयोग पता लगाने की संवेदनशीलता को समायोजित करने के लिए किया जाता है। उपलब्ध सेटिंग्स से लेकर0 ¢ 9 और A ¢ F. कृपया एक छोटे फ्लैट-हेड स्क्रूड्राइवर का उपयोग करें जब तक कि तीर आवश्यक सेटिंग की ओर इशारा नहीं करता स्विच को घुमाने के लिए.

संवेदनशीलता धीरे-धीरे बढ़ जाती है0 से F तक:

  • 0: सबसे कम संवेदनशीलता
  • F: उच्चतम संवेदनशीलता

यदि वाहनों को विश्वसनीय रूप से पता नहीं लगाया जाता है, तो कृपया संवेदनशीलता को धीरे-धीरे बढ़ाएं। यदि झूठी ट्रिगरिंग होती है, तो कृपया संवेदनशीलता को कम करें।यह एक समय में एक स्तर को समायोजित करने और वास्तविक साइट की स्थिति के अनुसार सबसे उपयुक्त सेटिंग का चयन करने की सिफारिश की है.

Loop detector relay delay

डीआईपी 1: विलंबित पुष्टि और उच्च गति वाहन फ़िल्टरिंग

कबडीआईपी 1 चालू पर सेट है, रिले आउटपुट लगभग द्वारा देरी है2 सेकंडएक वाहन का पता लगाने के बाद।8 किमी/घंटारिले आउटपुट को ट्रिगर नहीं करेगा।

जब वाहन प्रेरण लूप में प्रवेश करता है, तो प्रणाली रिले को तुरंत सक्रिय नहीं करती है।यह लगभग 2 सेकंड तक प्रतीक्षा करता है और केवल तभी संकेत देता है जब वाहन लूप डिटेक्शन क्षेत्र के भीतर रहता है.

यह फ़ंक्शन तेजी से चलने वाले वाहनों या वाहनों को फ़िल्टर करने में मदद करता है जो लूप पर थोड़े समय के लिए गुजरते हैं, झूठी ट्रिगरिंग को कम करते हैं। यह यह भी सुनिश्चित करता है कि वाहन धीमा हो गया है, रुक गया है,या एक बाधा गेट जैसे उपकरण को सक्रिय करने से पहले निर्दिष्ट स्थिति तक पहुँच गया, कैमरा, या तौलने की प्रणाली।

यह कार्य पार्किंग प्रवेश द्वारों, टोल स्टेशनों, वाहन निरीक्षण क्षेत्रों, वेजब्रिज और अन्य अनुप्रयोगों के लिए उपयुक्त है जिन्हें कम गति वाले वाहन की पुष्टि की आवश्यकता होती है।

Loop detector ASB

डीआईपी 2: एएसबी स्वचालित संवेदनशीलता वृद्धि

कबडीआईपी 2 चालू पर सेट है,स्वचालित संवेदनशीलता वृद्धि (एएसबी)एक वाहन का पता लगाने के बाद, डिटेक्टर स्वचालित रूप से स्थिर वाहन उपस्थिति का पता लगाने के लिए अपनी संवेदनशीलता बढ़ाता है।

यह कार्य उच्च या असमान चेसिस प्रोफाइल वाले वाहनों, विशेष रूप से ट्रकों, ट्रेलरों और अर्ध-ट्रेलरों के लूप पर गुजरने पर पता लगाने के नुकसान को रोकने में मदद करता है।

कृपया ध्यान दें कि एएसबी को सक्षम करने से पता लगाने की प्रतिक्रिया की गति में थोड़ा कमी आ सकती है।



Loop detector

डीआईपी 3 और डीआईपी 4: रिले बी आउटपुट मोड

DIP 3 और DIP 4के संचालन मोड को कॉन्फ़िगर करने के लिए प्रयोग किया जाता हैरिले बी.

DIP 3 OFF / DIP 4 OFF ️ इनपुट पल्स आउटपुट
रिले बी एक उत्पन्न करता हैक्षणिक धड़कनजब एक वाहनप्रेरण लूप में प्रवेश करता है. यह मोड के लिए उपयुक्त हैबाधा सक्रियण, प्रवेश छवि कैप्चर और वाहन गिनती.

डीआईपी 3 चालू / डीआईपी 4 बंद
रिले बी एक उत्पन्न करता हैक्षणिक धड़कनजब एक वाहनप्रेरण लूप छोड़ता है. यह मोड के लिए उपयुक्त हैआउटपुट इमेज कैप्चर, आउटपुट काउंटिंग और अन्य आउटपुट ट्रिगर किए गए कार्य.

डीआईपी 3 ऑफ / डीआईपी 4 ऑन
रिले बी शेषसक्रिय जबकि एक वाहन लूप पर मौजूद हैऔर वाहन के प्रस्थान के बाद रीसेट करता है। यह मोडबाधा विरोधी कुचल सुरक्षा, वाहन की उपस्थिति की पुष्टि और गेट-होल्ड-ओपन अनुप्रयोग.

डीआईपी 3 चालू / डीआईपी 4 चालू रिले बी अक्षम
केवलरिले एएक आउटपुट प्रदान करता है, जबकिरिले बी निष्क्रिय हैयह मोड ऐसे अनुप्रयोगों के लिए उपयुक्त है जिनकी आवश्यकता होती हैएक एकल रिले आउटपुट.

single channel loop detector

डीआईपी 5: वाहन उपस्थिति मोड

डीआईपी 5वाहन की उपस्थिति का पता लगाने के मोड को कॉन्फ़िगर करने के लिए प्रयोग किया जाता है।

डीआईपी 5 चालू ️ स्थायी उपस्थिति मोड
डिटेक्टरनिरंतर वाहन उपस्थिति आउटपुटजबकि वाहन लूप पर रहता है। आउटपुट केवल वाहन छोड़ने के बाद रीसेट होता है। यह मोड के लिए उपयुक्त हैबाधा विरोधी कुचल सुरक्षा, गेट पकड़-खुला नियंत्रण, और दीर्घकालिक वाहन उपस्थिति का पता लगाना.

डीआईपी 5 बंद ️ सीमित उपस्थिति मोड
यदि कोई वाहन पूर्व निर्धारित अवधि से अधिक लूप पर रहता है, तो डिटेक्टर स्वचालित रूप से रीसेट हो जाता है और लूप को खाली माना जाता है।यह मोड लंबे समय तक वाहन की उपस्थिति या पर्यावरण हस्तक्षेप के कारण अवांछित संचालन को कम करने में मदद करता है.

मानक अनुप्रयोगों के लिए यह निर्धारित करने की सिफारिश की जाती हैडीआईपी 5 से बंद.

single channel loop detector

डीआईपी 6, डीआईपी 7 और डीआईपी 8: रिले एक रिलीज देरी

डीआईपी 6, डीआईपी 7 और डीआईपी 8कितनी देर तक सेट करने के लिए उपयोग किया जाता हैरिले ए वाहन प्रेरण लूप छोड़ने के बाद सक्रिय रहता हैचयनित विलंब समय बीत जाने के बाद रिले स्वचालित रूप से रीसेट हो जाता है।

उपलब्ध देरी सेटिंग्सः

  • बंद / बंद / बंदः 0 सेकंड
  • चालू / बंद / बंदः 2 सेकंड
  • बंद / चालू / बंदः 5 सेकंड
  • चालू / चालू / बंदः 8 सेकंड
  • बंद / बंद / चालूः 10 सेकंड
  • चालू / बंद / चालूः 15 सेकंड
  • बंद / चालू / चालूः 20 सेकंड
  • चालू / चालू / चालूः 30 सेकंड

यह कार्य उपयुक्त हैदेरी से बंद होने वाली बाधा, गेट पकड़-खुला नियंत्रण, निरंतर वाहन गुजरना, और कैमरों, नियंत्रकों या अन्य जुड़े उपकरणों के लिए अतिरिक्त प्रतिक्रिया समय की आवश्यकता वाले अनुप्रयोगों।

single channel loop detector

डीआईपी 9 और डीआईपी 10: ऑपरेटिंग आवृत्ति सेटिंग

डीआईपी 9 और डीआईपी 10लगभग की सीमा के भीतर प्रेरण पाश काम आवृत्ति को समायोजित करने के लिए प्रयोग कर रहे हैं40 ̊80 kHz.

DIP 9 OFF / DIP 10 OFF ️ उच्च आवृत्ति
डीआईपी 9 चालू / डीआईपी 10 बंद मध्यम उच्च आवृत्ति
डीआईपी 9 ऑफ / डीआईपी 10 ऑन
डीआईपी 9 चालू / डीआईपी 10 चालू कम आवृत्ति

जब समान आकार के दो या अधिक लूप एक दूसरे के करीब स्थापित होते हैं, तो कृपया आसन्न लूप को सेट करेंविभिन्न परिचालन आवृत्तियाँ. यह रोकने में मदद करता हैक्रॉसस्टॉक और पारस्परिक हस्तक्षेप, स्थिर और विश्वसनीय वाहन का पता लगाने सुनिश्चित करता है।

loop detector reset button

रीसेट बटनः मैनुअल रीसेट और रीकैलिब्रेशन

अंतर्निहितरीसेट बटनलूप डिटेक्टर को चालू करने या काम करने के दौरान जल्दी से फिर से शुरू करने और फिर से आरंभ करने की अनुमति देता है।

जब डिटेक्टर असामान्य रूप से काम करता है, प्रतिक्रिया नहीं करता है, या पुनः कैलिब्रेशन की आवश्यकता होती है, तो रीसेट बटन दबाएं।यह बिजली की आपूर्ति को डिस्कनेक्ट या प्रणाली rewiring के बिना सामान्य संचालन बहाल.

ऑपरेटिंग आवृत्ति को बदलने के बादडीआईपी 9 और डीआईपी 10, कृपया नई सेटिंग्स लागू करने के लिए रीसेट बटन दबाएं और डिटेक्टर को वर्तमान लूप मापदंडों को फिर से सीखने की अनुमति दें।

यह कार्य साइट पर कमीशनिंग, पैरामीटर समायोजन, और दोष वसूली को तेज़ और अधिक कुशल बनाता है।






आवेदन

कार पार्किंग बाधा, एलपीआर, टिकट/कार्ड डिस्पेंसर

  • एलपीआर कैमरा कैप्चर ट्रिगर करें, अमान्य स्नैपशॉट कम करें
  • टिकट डिस्पेंसर के साथ बातचीत करेंः वाहन के आने पर ही कार्ड लेने/भुगतान करने की अनुमति दें
  • वाहन के गुजरने के बाद स्वचालित रूप से अवरोधक गेट उठाना; स्वचालित रूप से निचला गेट
  • बैरियर आर्म के नीचे लूप डिटेक्टर के माध्यम से दुर्घटना रोधी सुरक्षा
  • किराये से बचने के लिए पीछे से आने वाले वाहनों का पता लगाएं
  • झूठे ट्रिगर से बचने के लिए पैदल यात्रियों और गैर मोटर वाहनों को फ़िल्टर करें
  • आने वाले और जाने वाले वाहनों की गिनती
loop detector application

औद्योगिक द्वार

  • स्वचालित रूप से औद्योगिक दरवाजे खोलता है जब वाहन लूप के ऊपर चलाता है
  • जब तक वाहन पता लगाने के क्षेत्र के भीतर रहता है तब तक दरवाजा खुला रखें
  • वाहन पूरी तरह से छोड़ने के बाद देरी के साथ स्वतः बंद दरवाजा
  • टक्कर विरोधी सुरक्षाः यदि वाहन नीचे रहता है तो दरवाजे के उतरने को रोकें
  • पैदल या ट्रॉली द्वारा निष्पादित झूठी सक्रियता को समाप्त करें
loop detector application

स्लाइडिंग डोर, ऑटो गेट

  • ट्रिगर स्लाइडिंग गेट ऑटो खोलने के लिए जब वाहन लूप से गुजरता है
  • गेट को तब तक खुला रखें जब तक वाहन पता लगाने के दायरे में न हो
  • ऑटो बंद स्लाइडिंग गेट वाहन पूरी तरह से बाहर जाने के बाद समायोज्य देरी के साथ
  • टकराव-रोधी सुरक्षाः यदि वाहन अभी भी पता लगाया जाता है तो रोक गेट बंद करना
  • पैदल यात्रियों, साइकिल या गाड़ी के कारण गलत खुलने से बचें
  • स्नैपशॉट कैप्चर सक्रिय करने के लिए लाइसेंस प्लेट कैमरा के साथ लिंक करें
loop detector application

यातायात संकेत

  • ग्रीन लाइट के लिए अनुरोध करने के लिए एक लेन पर वाहनों का पता लगाता है
  • स्टॉप लाइन पर लाल बत्ती चल पकड़ को ट्रिगर करता है
  • बुनियादी यातायात प्रवाह सांख्यिकी के लिए वाहनों की गिनती करता है
  • बुनियादी अनुकूलनशील ग्रीन टाइमिंग समायोजन का समर्थन करता है
  • दक्षता बढ़ाने के लिए खाली लेन के लिए ग्रीन फेज को छोड़ देता है
  • आउटपुट सिग्नल रिले सिग्नल नियंत्रकों और कैमरों के लिए
loop detector application

पोलार्ड

  • ट्रिगर bollard वाहन आने पर स्वचालित रूप से कम करने के लिए
  • वाहन को पूरी तरह से डिटेक्शन जोन छोड़ने के बाद बोलार्ड के फिर से उठने में देरी
  • टकराव विरोधी: यदि वाहन नीचे रहता है तो बोलार्ड चढ़ाई रोकता है
  • झूठी सक्रियता से बचने के लिए पैदल यात्रियों और गैर मोटर वाहनों को फ़िल्टर करें
  • आउटपुट रिले सिग्नल bollard नियंत्रण प्रणाली के साथ कनेक्ट करने के लिए
  • एक पता लगाने वाले क्षेत्र के साथ एक लेन वाले बोलार्ड एक्सेस पॉइंट फिट करता है
loop detector application

उच्च बिस्तर वाहन



उच्च बिस्तर वाहनों का पता लगाने के लिए प्रयोग किया जाता है।

पार्किंग स्थल, सड़कों, कारखानों, गोदामों में प्रयोग किया जाता है।

स्वचालित संवेदनशीलता वृद्धि (एएसबी) उच्च बिस्तर वाहन का एक विश्वसनीय पता लगाने सुनिश्चित करता है

जैसे कि बसें और ट्रक।

loop detector application

आदि

  • जब वाहन प्रवेश करता है तो टोल संग्रह शुरू करने के लिए ईटीसी एंटीना को ट्रिगर करता है
  • नियंत्रण बाधा गेट वाहन गुजरता है के बाद स्वचालित रूप से कम करने के लिए
  • वाहन के रहने पर गेट को खुला रखकर दुर्घटना रोधी सुरक्षा प्रदान करता है
  • यातायात सांख्यिकी और टोल समन्वयन के लिए वाहनों की संख्या
  • झूठे लेनदेन से बचने के लिए पैदल चलने वालों और गैर मोटर वाहनों को फ़िल्टर करता है
  • ईटीसी लेन नियंत्रक के साथ इंटरफेस के लिए आउटपुट रिले संकेत
loop detector application

वजन प्रणाली

  • वाहन के आने पर स्वचालित रूप से शुरू करने के लिए वजन ब्रिज प्रणाली ट्रिगर करता है
  • सटीक वजन परिणामों के लिए वाहन पूरी तरह से पैमाने पर है सत्यापित करता है
  • अगले उपयोग के लिए वाहन के पूरी तरह से बाहर निकलने के बाद वजन उपकरण को रीसेट करें
  • वाहन के वजन के पद को मुक्त करने के लिए बाधा गेट के साथ इंटरलॉक
  • लेन-देन के रिकॉर्ड और सांख्यिकी के लिए वजन वाले वाहनों की गिनती
  • झूठे ट्रिगर से बचने के लिए पैदल यात्रियों और गैर मोटर वाहनों को फ़िल्टर करें
loop detector application














आकार और पैकेज का आकार

loop detector size JUTAI सिंगल चैनल लूप डिटेक्टर LD-100 LD-102 23






 उत्पादन


loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

production

production



 प्रमाणन

vehicle loop detector





उत्पाद श्रृंखला

एलडी-100 एलडी-102 एलडी-200 एलडी-202 JTHT-11

high sensitive loop detector

एकल चैनल

100-240 वी एसी

loop detector

एकल चैनल

12-24 वी एसी/डीसी

loop detector

दो-चैनल

100-240 वी एसी

loop detector

दो-चैनल

12-24 वी एवी/डीसी

loop cable

लूप केबल

305 मीटर टेफ्लॉन कॉइल

LCR-MT



multimeter


मल्टीमीटर












अच्छी कीमत  ऑनलाइन

उत्पादों का विवरण

घर > उत्पादों >
वाहन लूप डिटेक्टर
>
JUTAI सिंगल चैनल लूप डिटेक्टर LD-100 LD-102

JUTAI सिंगल चैनल लूप डिटेक्टर LD-100 LD-102

ब्रांड नाम: JUTAI
मॉडल संख्या: एलडी-100 एलडी
एमओक्यू: नमूना के लिए समर्थन 1-10 पीसी
कीमत: 33-38 USD
पैकेजिंग विवरण: 50 पीस 1 कार्टन
भुगतान की शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल, अलीपे
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेनझेन, चीन
ब्रांड नाम:
JUTAI
प्रमाणन:
CE FCC
मॉडल संख्या:
एलडी-100 एलडी
दस्तावेज़:
वोल्टेज आपूर्ति:
100-240 VAC 48 से 62Hz
कार्यशील प्रकार:
-40 से +70 ℃ (-111°F से +158°F)
पैकेट:
दफ़्ती
स्व-मोड़ रेंज:
20-2000उह
संवेदनशीलता:
16 तरह से चयन योग्य/उच्चतम 0.01% डीएल/एल/न्यूनतम 2.56% डीएल/एल
प्रतिक्रिया का समय:
10-90 एमएस
नमी:
95% गैर-संघनक
एचएस कोड:
9033000090
उत्पाद का आकार:
76*42*110 मिमी
पैकेज का आकार:
136*86*52 मिमी
शुद्ध वजन:
195 ग्राम
कुल वजन:
300 ग्राम
रिले उत्पादन:
उपस्थिति रिले / दोष रिले
गारंटी:
2 वर्ष
रंग:
हरा
लूप कनेक्शन:
घुमावदार जोड़ी केबल
नाम:
वाहन लूप डिटेक्टर
न्यूनतम आदेश मात्रा:
नमूना के लिए समर्थन 1-10 पीसी
मूल्य:
33-38 USD
पैकेजिंग विवरण:
50 पीस 1 कार्टन
प्रसव के समय:
5-8 कार्य दिवस
भुगतान शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल, अलीपे
आपूर्ति की क्षमता:
प्रति माह 5000 पीसी
प्रमुखता देना:

JUTAI एकल चैनल लूप डिटेक्टर

,

वाहन लूप डिटेक्टर LD-100

,

लॉप डिटेक्टर LD-102 गारंटी के साथ

उत्पाद का वर्णन

जूटाई एकल चैनल लूप डिटेक्टर LD-100 LD-102



आधुनिक स्मार्ट सिटी निर्माण, परिष्कृत शहरी यातायात प्रबंधन, मानव रहित पहुंच बिंदुओं के संचालन में निरंतर प्रगति के साथ,सार्वजनिक क्षेत्रों में शहरी शासन के उन्नयन के लिए बुनियादी दिशाएं बन गई हैं।यातायात अवलोकन और वाहन प्रबंधन प्रणालियों के भीतर सबसे परिपक्व और स्थिर अंतर्निहित सेंसर घटक के रूप में, लूप वाहन डिटेक्टरों में चौबीसों घंटे विश्वसनीय संचालन की सुविधा है,पर्यावरण हस्तक्षेप के प्रति मजबूत प्रतिरोध, और उच्च पता लगाने की सटीकता, आधुनिक शहरी निर्माण में अनुप्रयोग परिदृश्यों की एक विस्तारित श्रृंखला के लिए अग्रणी है।



वे शहरी वाणिज्यिक परिसरों, आवासीय समुदायों और कार्यालय भवनों में स्मार्ट पार्किंग स्थल के प्रवेश और निकास पर व्यापक रूप से स्थापित हैं।और नगरपालिका सड़कों पर ट्रैफिक लाइट सिग्नल नियंत्रण सहित कई परिदृश्यों में भी व्यापक रूप से तैनात किया गया हैसड़क किनारे स्मार्ट पार्किंग स्पेस का पता लगाना, एक्सप्रेसवे और राष्ट्रीय/प्रांतीय राजमार्गों पर टोल स्टेशन, औद्योगिक और रसद पार्कों में माल मार्ग प्रबंधन,शहरी सुरक्षा पोलार्ड्स के कनेक्शन नियंत्रण, पूर्ण स्वचालित कार धुलाई स्टेशन, और मोटर वाहन निरीक्षण लाइनें। ऑटोमैटिक वाहन पहुंच नियंत्रण के लिए कोर बुनियादी उपकरण के रूप में कार्य करते हैं,यातायात प्रवाह डेटा संग्रह और बुद्धिमान साइट शेड्यूलिंग, वे शहरी यातायात और अंतरिक्ष प्रबंधन के कुशल और मानव रहित संचालन का समर्थन करते हैं।



उच्च प्रदर्शनएकल-चैनल लूप डिटेक्टरसेजुटाईयह आधुनिक शहरी निर्माण की विविध तैनाती आवश्यकताओं के लिए पूरी तरह से अनुकूलित है। यह विभिन्न निर्माण स्थितियों की साइट पर आवश्यकताओं को लचीले ढंग से समायोजित कर सकता है,बिजली आपूर्ति वातावरण और वाहन मॉडल का पता लगाना, जिसमें उत्कृष्ट परिदृश्य संगतता और दीर्घकालिक परिचालन स्थिरता है।यह विभिन्न शहरी बुद्धिमान यातायात प्रणालियों और स्वचालित पहुंच नियंत्रण समाधानों के लिए ठोस और विश्वसनीय अंतर्निहित पता लगाने का समर्थन प्रदान करता है, बुद्धिमान शहरी प्रबंधन के कार्यान्वयन और कुशल संचालन को सुविधाजनक बनाना।


loop detector application



विशेषताएं


1अल्ट्रा-वाइड इंडक्टेंस रेंजः 15 ‰ 2000 μH


डिटेक्टर 15 ‰ 2000 μH की अल्ट्रा-वाइड लूप इंडक्टेंसी रेंज का समर्थन करता है, जिससे यह विभिन्न आकारों, आकारों और मोड़ों की संख्या के लूप के साथ संगत हो जाता है।


यह मोटरसाइकिलों, यात्री कारों, वैन, ट्रकों, भारी शुल्क वाले वाहनों और लंबे ट्रेलरों सहित वाहनों की एक विस्तृत श्रृंखला का विश्वसनीय रूप से पता लगा सकता है।विभिन्न चेसिस ऊंचाई और धातु द्रव्यमान वाले वाहनों का सटीक पता लगाया जा सकता है, जिससे डिटेक्टर विभिन्न प्रवेश द्वारों, निकास द्वारों, सड़कों और यातायात नियंत्रण अनुप्रयोगों के लिए उपयुक्त हो जाता है।




2स्वतंत्र पल्स रिले और उपस्थिति रिले आउटपुट


डिटेक्टर में दो स्वतंत्र रिले आउटपुट होते हैंः एक पल्स रिले और एक उपस्थिति रिले। प्रत्येक आउटपुट को दूसरे के साथ हस्तक्षेप किए बिना एक अलग नियंत्रण उपकरण से जोड़ा जा सकता है।


पल्स रिले एक बाधा गेट खोलने, कैमरे को सक्रिय करने या उपकरणों को शुरू करने जैसे अनुप्रयोगों के लिए क्षणिक ट्रिगर सिग्नल प्रदान करता है।


उपस्थिति रिले बाधा विरोधी कुचल सुरक्षा और वाहन अधिभोग का पता लगाने जैसे अनुप्रयोगों के लिए एक निरंतर वाहन उपस्थिति संकेत प्रदान करता है।


इसलिए एक डिटेक्टर ट्रिगर नियंत्रण और निरंतर उपस्थिति निगरानी दोनों का समर्थन कर सकता है।




3. समायोज्य उपस्थिति रिले देरी


उपस्थिति रिले एक समायोज्य रिलीज़ देरी का समर्थन करता है। देरी का समय वास्तविक यातायात प्रवाह और संचालन आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।


यह फ़ंक्शन बहुत करीब से आने वाले वाहनों, पैदल चलने वालों के पता लगाने के क्षेत्र में प्रवेश करने या अल्पकालिक विद्युत चुम्बकीय हस्तक्षेप के कारण होने वाली झूठी ट्रिगरिंग को कम करने में मदद करता है।यह अनावश्यक बार-बार स्विचिंग को कम करते हुए बाधा बंद करने और उपकरण संचालन को भी सुनिश्चित करता है.




4. असीमित वाहन उपस्थिति समय


डिटेक्टर बिना समय सीमा के निरंतर वाहन उपस्थिति आउटपुट का समर्थन करता है।


जब कोई वाहन लम्बे समय तक लूप के ऊपर रहता है, तो उपस्थिति रिले सक्रिय रहता है और टाइमआउट के कारण स्वचालित रूप से रीसेट नहीं होता है।


यह ट्रक लोड करने वाले क्षेत्रों, पार्किंग स्थान पर कब्जे का पता लगाने, धीमी गति से चलने वाले लंबे वाहनों और अन्य अनुप्रयोगों के लिए आदर्श है जहां वाहन लंबे समय तक लूप में रह सकते हैं।यह आकस्मिक बाधा बंद होने या अप्रत्याशित उपकरण बंद होने से रोकने में मदद करता है.




5. 16-स्तरीय संवेदनशीलता समायोजन


सटीक क्षेत्र समायोजन के लिए डिटेक्टर 16 संवेदनशीलता स्तर प्रदान करता है।


संवेदनशीलता लूप के आकार, स्थापना गहराई, विद्युत चुम्बकीय वातावरण और लक्ष्य वाहन प्रकार के अनुसार विन्यस्त की जा सकती है।


मोटरसाइकिल या छोटे वाहनों के लिए उच्च संवेदनशीलता का चयन किया जा सकता है, जबकि झूठी ट्रिगरिंग को कम करने के लिए मजबूत विद्युत हस्तक्षेप वाले वातावरण में कम संवेदनशीलता का उपयोग किया जा सकता है।




6. एएसबी स्वचालित संवेदनशीलता वृद्धि


अंतर्निहित एबीएस स्वचालित संवेदनशीलता वृद्धि कार्य वाहन का पता लगाने के बाद संवेदनशीलता को बढ़ाता है और निरंतर वाहन उपस्थिति का पता चलता है।


यह कार्य विशेष रूप से उच्च चेसिस वाले ट्रकों, ट्रेलरों और अपेक्षाकृत कमजोर धातु प्रेरण संकेतों वाले लंबे वाहनों के लिए उपयोगी है।


यह वाहन के पार जाने के दौरान संकेत के नुकसान को रोकने में मदद करता है, पूरे वाहन मार्ग के दौरान स्थिर और निरंतर पता लगाने को सुनिश्चित करता है।




7. चार चयन योग्य ऑपरेटिंग आवृत्तियाँ


डिटेक्टर चार चयन योग्य ऑपरेटिंग आवृत्तियों प्रदान करता है।


आसन्न लूप, कई लेन, दो-लूप सिस्टम या निकट स्थापित पार्किंग स्थानों के साथ अनुप्रयोगों में, पास के लूप को विभिन्न आवृत्तियों पर सेट किया जा सकता है।


इससे लूपों के बीच विद्युत चुम्बकीय क्रॉसटॉक प्रभावी रूप से कम होता है और मल्टी-डिवाइसेस इंस्टॉलेशन में गलत ट्रिगरिंग या मिस डिटेक्शन को रोकने में मदद मिलती है।




8. व्यापक बिजली आपूर्ति रेंज


डिटेक्टर व्यापक वोल्टेज बिजली आपूर्ति विकल्पों के साथ उपलब्ध हैः

  • 12 ∙ 24 वी एसी/डीसी

  • 100-240 वी एसी


यह पार्किंग सुविधाओं, औद्योगिक पार्कों, टोल स्टेशनों, निर्माण स्थलों और विभिन्न बिजली आपूर्ति स्थितियों वाले अन्य स्थानों में प्रत्यक्ष स्थापना की अनुमति देता है।


अतिरिक्त समर्पित बिजली रूपांतरण उपकरण की आवश्यकता नहीं है, जिससे स्थापना की जटिलता और लागत में कमी आती है।




9प्लग-इन बेस डिज़ाइन


डिटेक्टर में एक अलग करने योग्य प्लग-इन संरचना का प्रयोग किया जाता है जिसमें एक माउंटिंग बेस और एक मुख्य इकाई होती है।


आधार को पहले से स्थापित और वायर्ड किया जा सकता है। कमीशन या रखरखाव के दौरान, मुख्य इकाई को बस आधार में प्लग किया जा सकता है।


यह डिजाइन स्थापना, प्रतिस्थापन और रखरखाव को तेज करता है और डिटेक्टर बदलने पर सभी वायरिंग को फिर से जोड़ने की आवश्यकता को समाप्त करता है।




10. डीआईपी स्विच पैरामीटर सेटिंग


सभी प्रमुख मापदंडों को भौतिक डीआईपी स्विच के माध्यम से समायोजित किया जाता है।


कोई कंप्यूटर, सॉफ्टवेयर या प्रोग्रामिंग उपकरण की आवश्यकता नहीं है। इंस्टॉलर सीधे साइट पर संवेदनशीलता, ऑपरेटिंग आवृत्ति, रिले देरी और अन्य सेटिंग्स को जल्दी से कॉन्फ़िगर कर सकते हैं।


यह कमीशन को सरल बनाता है और स्थापना के समय को काफी कम करता है।




11एलईडी स्थिति संकेत


डिटेक्टर में त्वरित दोष निदान के लिए एलईडी स्थिति संकेतक हैं।


विभिन्न संकेतकों की स्थिति उपयोगकर्ताओं को डिटेक्टर दोषों और लूप सर्किट दोषों के बीच अंतर करने में मदद करती है।


रखरखाव कर्मियों को प्रत्येक तार को अलग-अलग जांचने के बिना समस्या का स्रोत जल्दी से पहचान सकता है, जिससे समस्या निवारण और मरम्मत का समय कम हो जाता है।




12. रीसेट बटन


अंतर्निहित रीसेट बटन डिटेक्टर को कमीशन या ऑपरेशन के दौरान जल्दी से फिर से शुरू करने की अनुमति देता है।


यदि डिटेक्टर जमे, असामान्य रूप से काम करता है, या पुनर्मूल्यांकन की आवश्यकता होती है, तो रीसेट बटन को दबाने से बिजली का कनेक्शन काटने या सिस्टम को फिर से वायरिंग किए बिना सामान्य संचालन बहाल होता है।


इससे फील्ड कमीशनिंग और गलती रिकवरी तेज और अधिक कुशल हो जाती है।



connection

connection

vihicle loop detector

vehicle loop detector





डिबग विवरण

loop detector indicator light

एलईडी संकेतक स्थिति

ऊपरीलाल एलईडीशक्ति की स्थिति दर्शाता है, जबकि निचलेहरीएलईडीवाहन का पता लगाने और लूप की स्थिति को दर्शाता है।

सामान्य संचालन के दौरान, लाल एलईडी चमकती रहती है। जब कोई वाहन पता लगाने के क्षेत्र में प्रवेश करता है, तो हरा एलईडी चालू हो जाता है।

यदिलाल एलईडीबंद है, कृपया बाहरी बिजली की आपूर्ति या आंतरिक फ्यूज की जाँच करें।

यदिग्रीन एलईडी फ्लैशस्थापना के दौरान, कृपया निम्नलिखित निर्देशों का संदर्भ लें:

  • मानक झिलमिलाहटःएक लूप शॉर्ट सर्किट या वायरिंग दोष हो सकता है। कृपया वायरिंग का निरीक्षण करें और यदि आवश्यक हो तो लूप को फिर से स्थापित करें।
  • तेजी से झिलमिलाहटःलूप प्रेरण बहुत कम है. कृपया डीआईपी स्विच 9 और 10 को सेट करेंउच्च. यदि समस्या बनी रहती है, तो कृपया लूप घुमावों की संख्या बढ़ाएं.
  • धीमी गति से चमकना:लूप प्रेरण बहुत अधिक है. कृपया सेट DIP स्विच 9 और 10 करने के लिएकम. यदि समस्या बनी रहती है, तो कृपया लूप घुमावों की संख्या कम करें.

Loop Detector Sensitivity

संवेदनशीलता समायोजन

SWITCH1 एक 16-स्थिति घूर्णी स्विच है जिसका उपयोग पता लगाने की संवेदनशीलता को समायोजित करने के लिए किया जाता है। उपलब्ध सेटिंग्स से लेकर0 ¢ 9 और A ¢ F. कृपया एक छोटे फ्लैट-हेड स्क्रूड्राइवर का उपयोग करें जब तक कि तीर आवश्यक सेटिंग की ओर इशारा नहीं करता स्विच को घुमाने के लिए.

संवेदनशीलता धीरे-धीरे बढ़ जाती है0 से F तक:

  • 0: सबसे कम संवेदनशीलता
  • F: उच्चतम संवेदनशीलता

यदि वाहनों को विश्वसनीय रूप से पता नहीं लगाया जाता है, तो कृपया संवेदनशीलता को धीरे-धीरे बढ़ाएं। यदि झूठी ट्रिगरिंग होती है, तो कृपया संवेदनशीलता को कम करें।यह एक समय में एक स्तर को समायोजित करने और वास्तविक साइट की स्थिति के अनुसार सबसे उपयुक्त सेटिंग का चयन करने की सिफारिश की है.

Loop detector relay delay

डीआईपी 1: विलंबित पुष्टि और उच्च गति वाहन फ़िल्टरिंग

कबडीआईपी 1 चालू पर सेट है, रिले आउटपुट लगभग द्वारा देरी है2 सेकंडएक वाहन का पता लगाने के बाद।8 किमी/घंटारिले आउटपुट को ट्रिगर नहीं करेगा।

जब वाहन प्रेरण लूप में प्रवेश करता है, तो प्रणाली रिले को तुरंत सक्रिय नहीं करती है।यह लगभग 2 सेकंड तक प्रतीक्षा करता है और केवल तभी संकेत देता है जब वाहन लूप डिटेक्शन क्षेत्र के भीतर रहता है.

यह फ़ंक्शन तेजी से चलने वाले वाहनों या वाहनों को फ़िल्टर करने में मदद करता है जो लूप पर थोड़े समय के लिए गुजरते हैं, झूठी ट्रिगरिंग को कम करते हैं। यह यह भी सुनिश्चित करता है कि वाहन धीमा हो गया है, रुक गया है,या एक बाधा गेट जैसे उपकरण को सक्रिय करने से पहले निर्दिष्ट स्थिति तक पहुँच गया, कैमरा, या तौलने की प्रणाली।

यह कार्य पार्किंग प्रवेश द्वारों, टोल स्टेशनों, वाहन निरीक्षण क्षेत्रों, वेजब्रिज और अन्य अनुप्रयोगों के लिए उपयुक्त है जिन्हें कम गति वाले वाहन की पुष्टि की आवश्यकता होती है।

Loop detector ASB

डीआईपी 2: एएसबी स्वचालित संवेदनशीलता वृद्धि

कबडीआईपी 2 चालू पर सेट है,स्वचालित संवेदनशीलता वृद्धि (एएसबी)एक वाहन का पता लगाने के बाद, डिटेक्टर स्वचालित रूप से स्थिर वाहन उपस्थिति का पता लगाने के लिए अपनी संवेदनशीलता बढ़ाता है।

यह कार्य उच्च या असमान चेसिस प्रोफाइल वाले वाहनों, विशेष रूप से ट्रकों, ट्रेलरों और अर्ध-ट्रेलरों के लूप पर गुजरने पर पता लगाने के नुकसान को रोकने में मदद करता है।

कृपया ध्यान दें कि एएसबी को सक्षम करने से पता लगाने की प्रतिक्रिया की गति में थोड़ा कमी आ सकती है।



Loop detector

डीआईपी 3 और डीआईपी 4: रिले बी आउटपुट मोड

DIP 3 और DIP 4के संचालन मोड को कॉन्फ़िगर करने के लिए प्रयोग किया जाता हैरिले बी.

DIP 3 OFF / DIP 4 OFF ️ इनपुट पल्स आउटपुट
रिले बी एक उत्पन्न करता हैक्षणिक धड़कनजब एक वाहनप्रेरण लूप में प्रवेश करता है. यह मोड के लिए उपयुक्त हैबाधा सक्रियण, प्रवेश छवि कैप्चर और वाहन गिनती.

डीआईपी 3 चालू / डीआईपी 4 बंद
रिले बी एक उत्पन्न करता हैक्षणिक धड़कनजब एक वाहनप्रेरण लूप छोड़ता है. यह मोड के लिए उपयुक्त हैआउटपुट इमेज कैप्चर, आउटपुट काउंटिंग और अन्य आउटपुट ट्रिगर किए गए कार्य.

डीआईपी 3 ऑफ / डीआईपी 4 ऑन
रिले बी शेषसक्रिय जबकि एक वाहन लूप पर मौजूद हैऔर वाहन के प्रस्थान के बाद रीसेट करता है। यह मोडबाधा विरोधी कुचल सुरक्षा, वाहन की उपस्थिति की पुष्टि और गेट-होल्ड-ओपन अनुप्रयोग.

डीआईपी 3 चालू / डीआईपी 4 चालू रिले बी अक्षम
केवलरिले एएक आउटपुट प्रदान करता है, जबकिरिले बी निष्क्रिय हैयह मोड ऐसे अनुप्रयोगों के लिए उपयुक्त है जिनकी आवश्यकता होती हैएक एकल रिले आउटपुट.

single channel loop detector

डीआईपी 5: वाहन उपस्थिति मोड

डीआईपी 5वाहन की उपस्थिति का पता लगाने के मोड को कॉन्फ़िगर करने के लिए प्रयोग किया जाता है।

डीआईपी 5 चालू ️ स्थायी उपस्थिति मोड
डिटेक्टरनिरंतर वाहन उपस्थिति आउटपुटजबकि वाहन लूप पर रहता है। आउटपुट केवल वाहन छोड़ने के बाद रीसेट होता है। यह मोड के लिए उपयुक्त हैबाधा विरोधी कुचल सुरक्षा, गेट पकड़-खुला नियंत्रण, और दीर्घकालिक वाहन उपस्थिति का पता लगाना.

डीआईपी 5 बंद ️ सीमित उपस्थिति मोड
यदि कोई वाहन पूर्व निर्धारित अवधि से अधिक लूप पर रहता है, तो डिटेक्टर स्वचालित रूप से रीसेट हो जाता है और लूप को खाली माना जाता है।यह मोड लंबे समय तक वाहन की उपस्थिति या पर्यावरण हस्तक्षेप के कारण अवांछित संचालन को कम करने में मदद करता है.

मानक अनुप्रयोगों के लिए यह निर्धारित करने की सिफारिश की जाती हैडीआईपी 5 से बंद.

single channel loop detector

डीआईपी 6, डीआईपी 7 और डीआईपी 8: रिले एक रिलीज देरी

डीआईपी 6, डीआईपी 7 और डीआईपी 8कितनी देर तक सेट करने के लिए उपयोग किया जाता हैरिले ए वाहन प्रेरण लूप छोड़ने के बाद सक्रिय रहता हैचयनित विलंब समय बीत जाने के बाद रिले स्वचालित रूप से रीसेट हो जाता है।

उपलब्ध देरी सेटिंग्सः

  • बंद / बंद / बंदः 0 सेकंड
  • चालू / बंद / बंदः 2 सेकंड
  • बंद / चालू / बंदः 5 सेकंड
  • चालू / चालू / बंदः 8 सेकंड
  • बंद / बंद / चालूः 10 सेकंड
  • चालू / बंद / चालूः 15 सेकंड
  • बंद / चालू / चालूः 20 सेकंड
  • चालू / चालू / चालूः 30 सेकंड

यह कार्य उपयुक्त हैदेरी से बंद होने वाली बाधा, गेट पकड़-खुला नियंत्रण, निरंतर वाहन गुजरना, और कैमरों, नियंत्रकों या अन्य जुड़े उपकरणों के लिए अतिरिक्त प्रतिक्रिया समय की आवश्यकता वाले अनुप्रयोगों।

single channel loop detector

डीआईपी 9 और डीआईपी 10: ऑपरेटिंग आवृत्ति सेटिंग

डीआईपी 9 और डीआईपी 10लगभग की सीमा के भीतर प्रेरण पाश काम आवृत्ति को समायोजित करने के लिए प्रयोग कर रहे हैं40 ̊80 kHz.

DIP 9 OFF / DIP 10 OFF ️ उच्च आवृत्ति
डीआईपी 9 चालू / डीआईपी 10 बंद मध्यम उच्च आवृत्ति
डीआईपी 9 ऑफ / डीआईपी 10 ऑन
डीआईपी 9 चालू / डीआईपी 10 चालू कम आवृत्ति

जब समान आकार के दो या अधिक लूप एक दूसरे के करीब स्थापित होते हैं, तो कृपया आसन्न लूप को सेट करेंविभिन्न परिचालन आवृत्तियाँ. यह रोकने में मदद करता हैक्रॉसस्टॉक और पारस्परिक हस्तक्षेप, स्थिर और विश्वसनीय वाहन का पता लगाने सुनिश्चित करता है।

loop detector reset button

रीसेट बटनः मैनुअल रीसेट और रीकैलिब्रेशन

अंतर्निहितरीसेट बटनलूप डिटेक्टर को चालू करने या काम करने के दौरान जल्दी से फिर से शुरू करने और फिर से आरंभ करने की अनुमति देता है।

जब डिटेक्टर असामान्य रूप से काम करता है, प्रतिक्रिया नहीं करता है, या पुनः कैलिब्रेशन की आवश्यकता होती है, तो रीसेट बटन दबाएं।यह बिजली की आपूर्ति को डिस्कनेक्ट या प्रणाली rewiring के बिना सामान्य संचालन बहाल.

ऑपरेटिंग आवृत्ति को बदलने के बादडीआईपी 9 और डीआईपी 10, कृपया नई सेटिंग्स लागू करने के लिए रीसेट बटन दबाएं और डिटेक्टर को वर्तमान लूप मापदंडों को फिर से सीखने की अनुमति दें।

यह कार्य साइट पर कमीशनिंग, पैरामीटर समायोजन, और दोष वसूली को तेज़ और अधिक कुशल बनाता है।






आवेदन

कार पार्किंग बाधा, एलपीआर, टिकट/कार्ड डिस्पेंसर

  • एलपीआर कैमरा कैप्चर ट्रिगर करें, अमान्य स्नैपशॉट कम करें
  • टिकट डिस्पेंसर के साथ बातचीत करेंः वाहन के आने पर ही कार्ड लेने/भुगतान करने की अनुमति दें
  • वाहन के गुजरने के बाद स्वचालित रूप से अवरोधक गेट उठाना; स्वचालित रूप से निचला गेट
  • बैरियर आर्म के नीचे लूप डिटेक्टर के माध्यम से दुर्घटना रोधी सुरक्षा
  • किराये से बचने के लिए पीछे से आने वाले वाहनों का पता लगाएं
  • झूठे ट्रिगर से बचने के लिए पैदल यात्रियों और गैर मोटर वाहनों को फ़िल्टर करें
  • आने वाले और जाने वाले वाहनों की गिनती
loop detector application

औद्योगिक द्वार

  • स्वचालित रूप से औद्योगिक दरवाजे खोलता है जब वाहन लूप के ऊपर चलाता है
  • जब तक वाहन पता लगाने के क्षेत्र के भीतर रहता है तब तक दरवाजा खुला रखें
  • वाहन पूरी तरह से छोड़ने के बाद देरी के साथ स्वतः बंद दरवाजा
  • टक्कर विरोधी सुरक्षाः यदि वाहन नीचे रहता है तो दरवाजे के उतरने को रोकें
  • पैदल या ट्रॉली द्वारा निष्पादित झूठी सक्रियता को समाप्त करें
loop detector application

स्लाइडिंग डोर, ऑटो गेट

  • ट्रिगर स्लाइडिंग गेट ऑटो खोलने के लिए जब वाहन लूप से गुजरता है
  • गेट को तब तक खुला रखें जब तक वाहन पता लगाने के दायरे में न हो
  • ऑटो बंद स्लाइडिंग गेट वाहन पूरी तरह से बाहर जाने के बाद समायोज्य देरी के साथ
  • टकराव-रोधी सुरक्षाः यदि वाहन अभी भी पता लगाया जाता है तो रोक गेट बंद करना
  • पैदल यात्रियों, साइकिल या गाड़ी के कारण गलत खुलने से बचें
  • स्नैपशॉट कैप्चर सक्रिय करने के लिए लाइसेंस प्लेट कैमरा के साथ लिंक करें
loop detector application

यातायात संकेत

  • ग्रीन लाइट के लिए अनुरोध करने के लिए एक लेन पर वाहनों का पता लगाता है
  • स्टॉप लाइन पर लाल बत्ती चल पकड़ को ट्रिगर करता है
  • बुनियादी यातायात प्रवाह सांख्यिकी के लिए वाहनों की गिनती करता है
  • बुनियादी अनुकूलनशील ग्रीन टाइमिंग समायोजन का समर्थन करता है
  • दक्षता बढ़ाने के लिए खाली लेन के लिए ग्रीन फेज को छोड़ देता है
  • आउटपुट सिग्नल रिले सिग्नल नियंत्रकों और कैमरों के लिए
loop detector application

पोलार्ड

  • ट्रिगर bollard वाहन आने पर स्वचालित रूप से कम करने के लिए
  • वाहन को पूरी तरह से डिटेक्शन जोन छोड़ने के बाद बोलार्ड के फिर से उठने में देरी
  • टकराव विरोधी: यदि वाहन नीचे रहता है तो बोलार्ड चढ़ाई रोकता है
  • झूठी सक्रियता से बचने के लिए पैदल यात्रियों और गैर मोटर वाहनों को फ़िल्टर करें
  • आउटपुट रिले सिग्नल bollard नियंत्रण प्रणाली के साथ कनेक्ट करने के लिए
  • एक पता लगाने वाले क्षेत्र के साथ एक लेन वाले बोलार्ड एक्सेस पॉइंट फिट करता है
loop detector application

उच्च बिस्तर वाहन



उच्च बिस्तर वाहनों का पता लगाने के लिए प्रयोग किया जाता है।

पार्किंग स्थल, सड़कों, कारखानों, गोदामों में प्रयोग किया जाता है।

स्वचालित संवेदनशीलता वृद्धि (एएसबी) उच्च बिस्तर वाहन का एक विश्वसनीय पता लगाने सुनिश्चित करता है

जैसे कि बसें और ट्रक।

loop detector application

आदि

  • जब वाहन प्रवेश करता है तो टोल संग्रह शुरू करने के लिए ईटीसी एंटीना को ट्रिगर करता है
  • नियंत्रण बाधा गेट वाहन गुजरता है के बाद स्वचालित रूप से कम करने के लिए
  • वाहन के रहने पर गेट को खुला रखकर दुर्घटना रोधी सुरक्षा प्रदान करता है
  • यातायात सांख्यिकी और टोल समन्वयन के लिए वाहनों की संख्या
  • झूठे लेनदेन से बचने के लिए पैदल चलने वालों और गैर मोटर वाहनों को फ़िल्टर करता है
  • ईटीसी लेन नियंत्रक के साथ इंटरफेस के लिए आउटपुट रिले संकेत
loop detector application

वजन प्रणाली

  • वाहन के आने पर स्वचालित रूप से शुरू करने के लिए वजन ब्रिज प्रणाली ट्रिगर करता है
  • सटीक वजन परिणामों के लिए वाहन पूरी तरह से पैमाने पर है सत्यापित करता है
  • अगले उपयोग के लिए वाहन के पूरी तरह से बाहर निकलने के बाद वजन उपकरण को रीसेट करें
  • वाहन के वजन के पद को मुक्त करने के लिए बाधा गेट के साथ इंटरलॉक
  • लेन-देन के रिकॉर्ड और सांख्यिकी के लिए वजन वाले वाहनों की गिनती
  • झूठे ट्रिगर से बचने के लिए पैदल यात्रियों और गैर मोटर वाहनों को फ़िल्टर करें
loop detector application














आकार और पैकेज का आकार

loop detector size JUTAI सिंगल चैनल लूप डिटेक्टर LD-100 LD-102 23






 उत्पादन


loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

production

production



 प्रमाणन

vehicle loop detector





उत्पाद श्रृंखला

एलडी-100 एलडी-102 एलडी-200 एलडी-202 JTHT-11

high sensitive loop detector

एकल चैनल

100-240 वी एसी

loop detector

एकल चैनल

12-24 वी एसी/डीसी

loop detector

दो-चैनल

100-240 वी एसी

loop detector

दो-चैनल

12-24 वी एवी/डीसी

loop cable

लूप केबल

305 मीटर टेफ्लॉन कॉइल

LCR-MT



multimeter


मल्टीमीटर
