वाहन लूप डिटेक्टर
>
NED200 एलईडी डिस्प्ले ड्राइवर बोर्ड दोहरी क्यूआर कोड डिस्प्ले (लंबी/लघु दूरी), वॉयस ब्रॉडकास्ट और रिमोट आईएपी अपग्रेड के साथ वाणिज्यिक परिसरों और दर्शनीय क्षेत्रों के लिए

NED200 एलईडी डिस्प्ले ड्राइवर बोर्ड दोहरी क्यूआर कोड डिस्प्ले (लंबी/लघु दूरी), वॉयस ब्रॉडकास्ट और रिमोट आईएपी अपग्रेड के साथ वाणिज्यिक परिसरों और दर्शनीय क्षेत्रों के लिए

ब्रांड नाम: JUTAI
मॉडल संख्या: एनईडी 200
एमओक्यू: नमूना के लिए समर्थन 1-10 पीसी
कीमत: बातचीत योग्य
पैकेजिंग विवरण: 1 सेट 1 कार्टून
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल, Alipay
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेनझेन, चीन
प्रमाणन:
CE
संचार इंटरफेस::
टीसीपी/आईपी, आरएस232, आरएस485, टीटीएल, विगैंड 26/34
ऑपरेटिंग वोल्टेज::
DC12V
परिचालन वर्तमान::
2ए मैक्स
परिचालन तापमान::
-40 ℃ ~ 85 ℃
कुल मिलाकर आयाम::
115 मिमी (एल) * 85 मिमी (डब्ल्यू) * 15 मिमी (एच)
बढ़ते छेद रिक्ति::
105 मिमी (एल) * 75 मिमी (डब्ल्यू)
आईओ इंटरफ़ेस::
2IO इनपुट, 2OC IO आउटपुट, 2रिले IO आउटपुट
डिस्प्ले स्क्रीन इंटरफ़ेस::
हब75, हब08
पावर एम्पलीफायर आउटपुट::
1 पोर्ट, 4Ω 8W
समर्थित प्रोटोकॉल::
आरएस485, टीसीपी, एमक्यूटीटी
आपूर्ति की क्षमता:
प्रति माह 2000 सेट
प्रमुखता देना:

क्यूआर कोड के साथ एलईडी डिस्प्ले ड्राइवर बोर्ड

,

डबल क्यूआर कोड डिस्प्ले ड्राइवर बोर्ड

,

दूरस्थ आईएपी उन्नयन एलईडी ड्राइवर

उत्पाद का वर्णन

एनईडी200 इंडस्ट्रियल-ग्रेड एलईडी ड्राइव बोर्ड, पार्किंग लॉट और फैक्ट्री ऑटोमेशन के लिए आरएस485/ईथरनेट/एमक्यूटीटी मल्टी-प्रोटोकॉल के साथ इंटेलिजेंट एलईडी डिस्प्ले कंट्रोल कोर



NED200 इंडस्ट्रियल-ग्रेड एलईडी ड्राइव बोर्ड एलईडी डिस्प्ले के लिए मुख्य बुद्धिमान नियंत्रण उपकरण के रूप में कार्य करता है,स्थिर सामग्री प्रदर्शन प्राप्त करने के लिए एलईडी डिस्प्ले टर्मिनलों के साथ शीर्ष स्तर के प्रबंधन प्रणालियों को निर्बाध रूप से जोड़नायह ड्राइव बोर्ड औद्योगिक परिदृश्यों के लिए डिज़ाइन किया गया है जिसमें RS485, ईथरनेट और MQTT तीन मुख्यधारा के संचार प्रोटोकॉल शामिल हैं।विभिन्न पार्किंग स्थल प्रबंधन प्रणालियों के साथ लचीले कनेक्शन को सक्षम करना, कारखाना स्वचालन उपकरण और अन्य औद्योगिक नियंत्रण प्लेटफार्मों मौजूदा हार्डवेयर वास्तुकला को संशोधित किए बिना।यह प्रति पंक्ति 80 बाइट तक और दुनिया भर में 100 से अधिक भाषाओं का समर्थन करता है, पार्किंग स्थल (जैसे पार्किंग स्थान संख्या, पार्किंग शुल्क) और कारखानों (जैसे उत्पादन कार्यक्रम, उपकरण की स्थिति) की पाठ प्रदर्शन आवश्यकताओं को पूरी तरह से पूरा करता है,स्वचालित अद्यतन के साथ वास्तविक समय समय ओवरले प्रदर्शन का एहसास करते हुए.

औद्योगिक ग्रेड की विश्वसनीयता के साथ, NED200 एलईडी ड्राइव बोर्ड रिवर्स कनेक्शन के साथ, -40°C ~ 85°C की एक विस्तृत तापमान सीमा में स्थिर रूप से काम करता है,कठोर बाहरी और औद्योगिक वातावरण के अनुकूल होने के लिए ईएसडी/पल्स और ओवरकंट्रेंट सुरक्षाइसमें वॉयस ब्रॉडकास्ट कंट्रोल, रिले लिंकेज और आईओ स्टेटस रीडिंग फंक्शन शामिल हैं, जिससे पार्किंग के लिए एलईडी डिस्प्ले और परिधीय उपकरणों का एक स्टॉप कंट्रोल संभव हो जाता है।यह स्वचालित "स्कैन कोड भुगतान - बाधा खोलने - आवाज संकेत" का एहसास करने के लिए बाधाओं को जोड़ सकते हैं; कारखानों के लिए यह उपकरण असामान्यताओं का पता लगा सकता है और वास्तविक समय में आवाज अलार्म और रिले बिजली कटौती को विफलता विस्तार से बचने के लिए ट्रिगर कर सकता है।ब्राउज़र या क्लाउड प्लेटफ़ॉर्म, NED200 सुविधाजनक रखरखाव के बाद सुनिश्चित करता है, उद्यमों को साइट पर संचालन लागत को कम करने और प्रबंधन दक्षता में सुधार करने में मदद करता है।

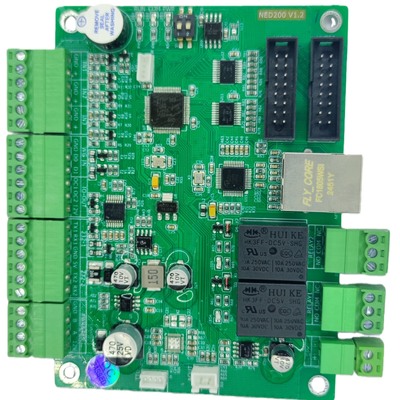

NED200 एलईडी डिस्प्ले ड्राइवर बोर्ड दोहरी क्यूआर कोड डिस्प्ले (लंबी/लघु दूरी), वॉयस ब्रॉडकास्ट और रिमोट आईएपी अपग्रेड के साथ वाणिज्यिक परिसरों और दर्शनीय क्षेत्रों के लिए 0


मुख्य लाभ
* मल्टी-प्रोटोकॉल कम्युनिकेशनः RS485, ईथरनेट और MQTT तीन मुख्यधारा के संचार विधियों का समर्थन करता है, विभिन्न प्रबंधन प्रणालियों से कनेक्ट करना आसान है
* 4-लाइन स्वतंत्र नियंत्रणः 4-लाइन एलईडी स्क्रीन का स्वतंत्र प्रदर्शन, एकल लाइन अधिकतम 80 बाइट्स, बहु-भाषा प्रदर्शन (100+ भाषाओं दुनिया भर में) का समर्थन करें
* दोहरी क्यूआर कोड डिस्प्ले मोडः विभिन्न परिदृश्य आवश्यकताओं के लिए फुल-स्क्रीन क्यूआर कोड (2-5 मीटर लंबी दूरी की स्कैनिंग) और 3-लाइन क्यूआर कोड (0.5-2 मीटर छोटी दूरी की स्कैनिंग)
* एकीकृत इंटरएक्टिव फ़ंक्शंस: आवाज प्रसारण नियंत्रण, रिले लिंक और आईओ स्थिति पढ़ने को एकीकृत करें, एलईडी डिस्प्ले और परिधीय उपकरणों के वन-स्टॉप नियंत्रण का एहसास करें
* औद्योगिक ग्रेड विश्वसनीयताः -40°C~85°C व्यापक ऑपरेटिंग तापमान, रिवर्स कनेक्शन, ईएसडी/पल्स और ओवरकंट्रैक्ट सुरक्षा के साथ, कठोर बाहरी/औद्योगिक वातावरण के लिए उपयुक्त
* लचीला विस्तार और उन्नयन: दूरस्थ आईएपी उन्नयन (टीसीपी/ब्राउज़र/क्लाउड), 8 एमबी वॉयस स्टोरेज (अधिकतम 256 फाइलें) का समर्थन करें, और बाधाओं, सेंसर, वॉयस उपकरण आदि को लिंक कर सकते हैं।
* रीयल-टाइम टाइम डिस्प्लेः अनुकूलित समय प्रारूप ओवरले डिस्प्ले का समर्थन करें, मैन्युअल ऑपरेशन के बिना स्वचालित रीयल-टाइम अपडेट

प्रमुख तकनीकी मापदंड
मूल विद्युत एवं भौतिक मापदंड
* ऑपरेटिंग वोल्टेजः DC12V (रिवर्स कनेक्शन सुरक्षा के साथ)
* ऑपरेटिंग करंटः 2 ए मैक्स
* ऑपरेटिंग तापमानः -40°C ~ 85°C (सम्बन्धी आर्द्रता < 80%, कोई संघनक नहीं)
* कुल आयामः 115 मिमी (लंबाई) * 85 मिमी (चौड़ाई) * 15 मिमी (ऊंचाई)
* माउंटिंग छेद अंतरः 105 मिमी (लंबाई) * 75 मिमी (चौड़ाई)
* अंतर्निहित पावर रूपांतरणः 12V से 5V सर्किट, बाहरी उपकरणों के लिए अधिकतम 1.2A निरंतर वर्तमान आउटपुट

समृद्ध इंटरफ़ेस विन्यास
* ईथरनेट (टीसीपी/आईपी) इंटरफ़ेसः 1 पोर्ट, 10/100 एम अनुकूली, अलगाव के साथ
* RS232 इंटरफेसः 2 पोर्ट, स्वतंत्र संचालन, 4800-115200 बीपीएस समायोज्य, ईएसडी/पल्स सुरक्षा
* RS485 इंटरफ़ेसः 1 पोर्ट, 4800-115200 बीपीएस समायोज्य, ईएसडी/पल्स सुरक्षा
* टीटीएल इंटरफेसः 1 पोर्ट, 4800-115200 बीपीएस, 3.3V स्तर
* विगैंड इंटरफेसः 1 पोर्ट, विगैंड 26/34 अनुकूलन
* आईओ इनपुटः 2 चैनल, असतत, 0-5V सिग्नल रेंज
* आईओ आउटपुटः 2OC गैर-पृथक (अधिकतम 12V/0.2A) + 2 रिले पृथक (250VAC 10A / 30VDC 10A)
* पावर एम्पलीफायर आउटपुटः 1 पोर्ट, 4Ω 8W
* एलईडी डिस्प्ले इंटरफेसः 1HUB75 + 1HUB08 (4*HUB12 के लिए बाहरी विस्तार)

कार्यात्मक मापदंड

* समर्थित प्रोटोकॉलः आरएस485 (9600 बाउड दर), टीसीपी (पोर्ट 8008), एमक्यूटीटी
* प्रदर्शन क्षमताः 4-लाइन स्वतंत्र नियंत्रण, एकल लाइन अधिकतम 80 बाइट्स
* क्यूआर कोड डिस्प्लेः फुलस्क्रीन (अधिकतम 52 वर्ण) / 3-लाइन (अधिकतम 77 वर्ण), सफेद रंग
* वॉयस प्रसारणः प्रति कमांड अधिकतम 32 वॉयस आईडी, अनुक्रमिक/तत्काल प्ले मोड, 8 एमबी स्टोरेज (250+ फाइलें)
* रिमोट अपग्रेडः टीसीपी/ब्राउज़र/क्लाउड आईएपी अपग्रेड का समर्थन करें
* अद्वितीय पहचानकर्ताः उपकरण पहचान और पहुँच नियंत्रण के लिए वैश्विक अद्वितीय पहचानकर्ता
* समर्थित एन्कोडिंगः GBK, UTF8, UNICODE (वैकल्पिक, केवल एकल समर्थन)

मुख्य मुख्य कार्य

1बहु-लाइन स्वतंत्र एलईडी डिस्प्ले

* 4-लाइन स्वतंत्र नियंत्रण, प्रत्येक लाइन विशेष प्रदर्शन सामग्री सेट कर सकते हैं
* 100+ भाषाओं का समर्थन करें, चीनी, अंग्रेजी, संख्याओं और अन्य राष्ट्रीय भाषाओं के साथ संगत
* वास्तविक समय में ओवरले डिस्प्ले, कस्टम समय प्रारूप (वर्ष/महीने/दिन/घंटे/मिनट/सेकंड), स्वचालित अद्यतन
* अधिकतम 80 बाइट प्रति पंक्ति, विभिन्न परिदृश्यों की सभी पाठ सूचना प्रदर्शन आवश्यकताओं को पूरा

2. दोहरी क्यूआर कोड इंटरैक्टिव डिस्प्ले

* फुल स्क्रीन क्यूआर कोडः 2-5 मीटर लंबी दूरी की स्कैनिंग के लिए, अधिकतम 52 वर्ण, अतिरिक्त सामग्री को स्वचालित रूप से ट्रंक करें
* 3-लाइन क्यूआर कोडः 0.5-2 मीटर की छोटी दूरी की स्कैनिंग के लिए, पाठ विवरण के लिए 4 वीं पंक्ति, अधिकतम 77 वर्ण
* निश्चित सफेद क्यूआर कोड रंग, ऑटो स्पष्ट मूल सामग्री, क्यूआर कोड मोड से बाहर निकलने के बाद कमांड के माध्यम से बहाल
* स्कैन कोड भुगतान, स्कैन कोड नेविगेशन, स्कैन कोड पंजीकरण और अन्य इंटरैक्टिव संचालन का एहसास करें

3. आवाज प्रसारण नियंत्रण

* पूर्व निर्धारित आवाज फ़ाइलों को खेलने के लिए नियंत्रण आवाज बोर्ड (8MB भंडारण, अधिकतम 256 फ़ाइलें)
* दो प्ले मोडः अनुक्रमिक प्ले (पिछले अंत के लिए प्रतीक्षा) / तत्काल प्ले (वर्तमान आवाज को बाधित)
* प्रति कमांड अधिकतम 32 वॉयस आईडी, विशेष उपकरणों के माध्यम से साइट पर वॉयस फ़ाइल अद्यतन का समर्थन करें
* स्वचालित आवाज प्रसारण का एहसास करने के लिए बाहरी घटनाओं (आईओ ट्रिगर, स्कैन कोड, आदि) के साथ लिंक करें

4परिधीय संबंध और आईओ डिटेक्शन

* रिले नियंत्रणः 2-चैनल रिले अलग आउटपुट, समर्थन सेट बंद समय (0.1s इकाई), लिंक बाधाओं, रोशनी, बिजली की आपूर्ति
* आईओ स्थिति रीडिंगः 2-चैनल आईओ इनपुट, सूखे संपर्क संकेतों का पता लगाने (0=अमान्य/1=मान्य), मॉनिटर सेंसर/बटन ट्रिगर स्थिति
* स्वचालित लिंकेजः "सिग्नल का पता लगाने - आवाज प्रसारण - रिले कार्रवाई" का एहसास एक-स्टॉप स्वचालन, कोई मैनुअल हस्तक्षेप

5. रिमोट अपग्रेड और प्रबंधन

* टीसीपी उन्नयन उपकरण, ब्राउज़र या क्लाउड प्लेटफॉर्म के माध्यम से दूरस्थ आईएपी उन्नयन का समर्थन करें
* वास्तविक समय में नए कार्य जोड़ें, साइट पर संचालन के बिना मौजूदा तर्क का अनुकूलन करें
* वैश्विक अद्वितीय आईडी, डिवाइस एक्सेस कंट्रोल और स्रोत पहचान का एहसास, ग्राहक अधिकारों की रक्षा

विशिष्टअनुप्रयोग परिदृश्य

1पार्किंग स्थल परिदृश्य

* 4-लाइन डिस्प्लेः पार्किंग स्थान संख्या, पार्किंग शुल्क, वास्तविक समय का समय, गर्मजोशी से अनुस्मारक
* स्कैन कोड भुगतान के लिए फुल-स्क्रीन क्यूआर कोड डिस्प्ले, उतरने या कतार में खड़े होने की आवश्यकता नहीं है
* आईओ वाहन प्रवेश / निकास का पता लगाता है, ट्रिगर आवाज प्रसारण "आने के लिए आपका स्वागत है / धन्यवाद"
* रिले लिंक बाधा, "स्कैन कोड भुगतान - बाधा खुला - आवाज संकेत" स्वचालन का एहसास

2वाणिज्यिक जटिल परिदृश्य

* 4-लाइन डिस्प्लेः फ्लोर नेविगेशन, ब्रांड प्रमोशन, गतिविधि सूचना, वास्तविक समय
* मॉल का नक्शा/कूपन प्राप्त करने के लिए स्कैन कोड के लिए 3-लाइन क्यूआर कोड, पाठ संकेत के लिए 4 वीं पंक्ति
* मॉल प्रणाली के साथ लिंक, वास्तविक समय में अद्यतन प्रचार जानकारी और गतिविधि सूचना

3पार्क/स्केनिक एरिया परिदृश्य

* 4-लाइन डिस्प्लेः सुरक्षा दिशानिर्देश, अस्थायी गतिविधि, दृश्य स्थान परिचय, वास्तविक समय
* टूर रूट प्राप्त करने के लिए स्कैन कोड के लिए 3-लाइन क्यूआर कोड, चौथी लाइन चिह्न "विस्तृत गाइड के लिए स्कैन करें"
* आईओ कर्मियों के प्रवाह का पता लगाता है, सुरक्षा युक्तियों का आवाज प्रसारण और दृश्य स्थल अनुस्मारक को ट्रिगर करता है

4कारखाना/कार्यशाला परिदृश्य

* 4-लाइन डिस्प्लेः उत्पादन कार्यक्रम, उपकरण की स्थिति, सुरक्षा सूचना, वास्तविक समय
* आईओ उपकरण असामान्यता का पता लगाने, ट्रिगर आवाज प्रसारण "सजावट त्रुटि, समय में संभाल कृपया"
* रिले कनेक्शन उपकरण बिजली की आपूर्ति काट दिया, विफलता विस्तार से बचने
* बुद्धिमान उत्पादन प्रबंधन और उपकरण दोष प्रारंभिक चेतावनी का एहसास

5सामुदायिक/प्रवेश नियंत्रण परिदृश्य

* 4-लाइन डिस्प्लेः आगंतुक सूचना, प्रवेश सूचना, वास्तविक समय, सुरक्षा युक्तियाँ
* आगंतुक स्कैन कोड पंजीकरण के लिए 3-लाइन क्यूआर कोड, पंजीकरण गाइड के लिए 4 वीं लाइन
* सफल पंजीकरण के बाद, ओपन एक्सेस कंट्रोल रिले करें और आवाज "स्वागत है" चलाएं
* मानव रहित अभिगम नियंत्रण प्रबंधन और आगंतुक सूचनाओं का पता लगाना

पैकेजिंग और शिपिंग

पैकेजिंग

* औद्योगिक नियंत्रण पीसीबी बोर्ड के लिए मानक विरोधी स्थैतिक पैकेजिंग
* निर्मित फोम शॉकप्रूफ सुरक्षा, परिवहन के दौरान क्षति से बचें
* ग्राहक की आवश्यकताओं के अनुसार अनुकूलित पैकेजिंग और लेबलिंग (OEM/ODM)

नौवहन

* अंतर्राष्ट्रीय एक्सप्रेस का समर्थन करें: डीएचएल, फेडएक्स, यूपीएस, टीएनटी, ईएमएस (3-7 कार्य दिवस)
* थोक आदेशों के लिए हवाई माल या समुद्री माल का समर्थन (15-30 कार्य दिवस, गंतव्य पर निर्भर करता है)
* हम शिपिंग के तुरंत बाद ट्रैकिंग नंबर प्रदान करेंगे, वास्तविक समय ट्रैक रसद स्थिति
* लंबी दूरी के परिवहन के लिए पेशेवर पैकेजिंग, उत्पाद को बरकरार रखें

अनुकूलन सेवा

हम एक-स्टॉप प्रदानOEM/ODMवैश्विक ग्राहकों के लिए अनुकूलन सेवाएं, जिनमें निम्नलिखित शामिल हैंः

* फर्मवेयर फ़ंक्शन अनुकूलन और प्रोटोकॉल अनुकूलन (दृश्य आवश्यकताओं के अनुसार अनुकूलित)
* आवाज फ़ाइल अनुकूलन और पूर्व लोड (कस्टम आवाज प्रसारण सामग्री)
* लेबलिंग और लोगो अनुकूलन (ग्राहक ब्रांड और मॉडल प्रिंट)
* हार्डवेयर इंटरफ़ेस समायोजन (वास्तविक डिवाइस कनेक्शन आवश्यकताओं के अनुसार)
* क्लाउड प्लेटफॉर्म डॉकिंग अनुकूलन (ग्राहक के मौजूदा प्रबंधन प्रणाली के साथ निर्बाध कनेक्शन)

कृपया अपनी विस्तृत अनुकूलन आवश्यकताओं के साथ हमसे संपर्क करें, हम पेशेवर समाधान और उद्धरण प्रदान करेंगे।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: NED200 किस प्रकार के संचार विधियों का समर्थन करता है?

उत्तरः यह तीन मुख्यधारा के संचार विधियों का समर्थन करता हैः RS485, ईथरनेट (TCP) और MQTT, जिन्हें वास्तविक परिदृश्य के अनुसार लचीले ढंग से चुना जा सकता है।

Q2: एलईडी ड्राइव बोर्ड कितनी भाषाओं का समर्थन करता है?

A: यह दुनिया भर में 100 से अधिक भाषाओं का समर्थन करता है, डिफ़ॉल्ट फ़ॉन्ट लाइब्रेरी में सरलीकृत/पारंपरिक चीनी, अंग्रेजी, थाई, कोरियाई, अरबी, आदि शामिल हैं, और GBK/UTF8/UNICODE एन्कोडिंग का समर्थन करता है।

Q3: QR कोड डिस्प्ले मोड को स्वतंत्र रूप से स्विच किया जा सकता है?

उत्तर: हां, यह फुलस्क्रीन और 3-लाइन क्यूआर कोड दो मोड का समर्थन करता है, क्यूआर कोड मोड से बाहर निकलने के बाद कमांड भेजकर मूल डिस्प्ले सामग्री को बहाल किया जा सकता है।

Q4: क्या NED200 बाहरी उपयोग के लिए उपयुक्त है?

एकः हाँ, यह औद्योगिक ग्रेड डिजाइन है, -40°C~85°C व्यापक परिचालन तापमान और कई सुरक्षा कार्यों के साथ, बाहरी कठोर वातावरण के लिए पूरी तरह से उपयुक्त है।

Q5: क्या यह रिमोट अपग्रेड का समर्थन करता है?

उत्तर: हां, यह टीसीपी अपग्रेड टूल, ब्राउज़र या क्लाउड प्लेटफॉर्म के माध्यम से दूरस्थ आईएपी अपग्रेड का समर्थन करता है, जो साइट पर संचालन के बिना वास्तविक समय में नए कार्यों को जोड़ सकता है और तर्क को अनुकूलित कर सकता है।

प्रश्न 6: क्या यह बाधाओं और सेंसर जैसे परिधीय उपकरणों से जुड़ सकता है?

एकः हाँ, यह 2-चैनल रिले आउटपुट और 2-चैनल IO इनपुट है, जो बाधाओं, रोशनी, सेंसर, बटन और अन्य जोड़ सकते हैं
स्वचालित लिंकिंग नियंत्रण को महसूस करने के लिए परिधीय उपकरण।
