दो-चैनल लूप दोष अलर्ट के साथ. विश्वसनीय संचालन और विरोधी-क्रॉसस्टॉक हस्तक्षेप

महत्वपूर्ण पहुंच नियंत्रण, यातायात प्रबंधन, और औद्योगिक स्वचालन प्रणालियों में, विश्वसनीयता केवल एक विशेषता नहीं है - यह आवश्यक है। सिस्टम डाउनटाइम का मतलब है व्यवधान, संभावित सुरक्षा खतरे,और बढ़ी हुई परिचालन लागतजुटाई दो-चैनल लूप डिटेक्टर को निरंतर और विश्वसनीय संचालन के लिए बनाया गया है।आपके सिस्टम को सुचारू और पूर्वानुमानित रूप से चलाने के लिए बुद्धिमान दोष अलर्ट और मजबूत एंटी-इंटरफेस तकनीक को शामिल करना.

एकीकृत दोष अलर्ट के साथ सक्रिय रखरखाव

लूप डिटेक्टर समस्याओं का समस्या निवारण समय लेने वाला और निराशाजनक हो सकता है। जुटाई दो-चैनल डिटेक्टर अपने अंतर्निहित दोष अलर्ट प्रणाली के साथ रखरखाव को सरल बनाता है।एकीकृत नैदानिक क्षमताएं, अक्सर स्पष्ट दृश्य एल ई डी द्वारा इंगित किया जाता है, कनेक्टेड प्रेरक लूप की स्थिति पर तत्काल प्रतिक्रिया प्रदान करता है।या व्यापक परीक्षण के बिना महत्वपूर्ण प्रेरण परिवर्तनयह सक्रिय नैदानिक सुविधा समस्या निवारण समय को काफी कम करती है, सिस्टम डाउनटाइम को कम करती है, और त्वरित, लक्षित रखरखाव की अनुमति देती है, जिससे आपके संचालन कुशल बने रहते हैं।JUTAI आपको प्रभावी रखरखाव के लिए आवश्यक जानकारी प्रदान करता है.

हस्तक्षेप से मुक्त स्थिर प्रदर्शन

स्थापनाओं में अक्सर कई लूप शामिल होते हैं जो निकट निकटता में काम करते हैं, या महत्वपूर्ण विद्युत शोर वाले वातावरण, क्रॉसटॉक और हस्तक्षेप की संभावना पैदा करते हैं।इससे गलत पता लगाने या झूठे ट्रिगर हो सकते हैंजुटाई दो-चैनल लूप डिटेक्टर उन्नत एंटी-क्रॉसस्टॉक हस्तक्षेप तकनीक के साथ इस चुनौती को सीधे संबोधित करता है।समायोज्य परिचालन आवृत्तियों जैसी क्षमताओं के साथ, डिटेक्टर इंस्टॉलरों को प्रत्येक चैनल या आसन्न डिटेक्टरों के लिए अलग-अलग सेटिंग्स का चयन करने की अनुमति देता है। यह हस्तक्षेप की संभावना को कम करता है, सिग्नल अखंडता सुनिश्चित करता है और स्थिर वितरित करता है,सटीक वाहन का पता लगाने आप लगातार पर भरोसा कर सकते हैं, यहां तक कि जटिल या विद्युत शोर वाले वातावरण में भी।

विश्वसनीय, दीर्घकालिक संचालन के लिए डिज़ाइन किया गया

विश्वसनीयता केवल व्यक्तिगत विशेषताओं से अधिक है; यह मूल डिजाइन में एम्बेडेड है।जुटाई में दोष अलर्ट और हस्तक्षेप विरोधी प्रौद्योगिकी के लाभों को मजबूत इंजीनियरिंग और उच्च गुणवत्ता वाले घटकों के साथ जोड़ा गया हैयह प्रतिबद्धता यह सुनिश्चित करती है कि दो-चैनल लूप डिटेक्टर मांगपूर्ण परिचालन स्थितियों में वर्ष-दर-वर्ष लगातार, विश्वसनीय प्रदर्शन प्रदान करता है।सुरक्षित प्रवेश द्वार से लेकर जटिल यातायात चौराहों तक, आप अपने महत्वपूर्ण प्रणालियों के भीतर निर्बाध एकीकरण और निरंतर प्रदर्शन के लिए आवश्यक विश्वसनीय संचालन प्रदान करने के लिए JUTAI डिटेक्टरों पर भरोसा कर सकते हैं।

विश्वसनीयता चुनें, डाउनटाइम कम करें

स्थिरता के लिए डिज़ाइन किए गए लूप डिटेक्टर के साथ परिचालन निश्चितता में निवेश करें।जुटाई दो-चैनल लूप डिटेक्टर दोष अलर्ट और विरोधी हस्तक्षेप प्रौद्योगिकी के साथ मन की शांति प्रदान करता है जो कम डाउनटाइम के साथ आता है, आसान रखरखाव, और लगातार विश्वसनीय प्रदर्शन।

विशेषता

• 1. 15-2000 μh का पता लगाने की सीमा
  • लूप डिटेक्टर 15 μH से 2000 μH तक की व्यापक पहचान रेंज का समर्थन करता है, विभिन्न ट्रैफिक डिटेक्शन परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • व्यापक पता लगाने रेंज हमारे लूप डिटेक्टर वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लंबे ट्रक, बसों और इतने पर के सभी प्रकार का पता लगाने के लिए सक्षम बनाता है

• 2संकुचित पक्ष
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए उद्योग की सभी आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।

• 3निदान क्षमताएं और एलईडी संकेत
  • व्यापक नैदानिक क्षमताएं लूप और स्थापना समस्याओं का सटीक निदान करने में सक्षम हैं और एलईडी स्थिति के माध्यम से दिखाता है, इष्टतम प्रदर्शन सुनिश्चित करता है और डाउनटाइम को कम करता है।

• 4चयन योग्य उपस्थिति समय
  • उपस्थिति रिले के आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक डिटेक्शन आउटपुट को सीमित करने के लिए चुना जा सकता है जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन प्रदान होता है।

• 5स्वचालित संवेदनशीलता वृद्धि (एएसबी)
  • यह सुविधा ट्रक-ट्रेलर संयोजनों और उच्च-बेड वाहनों को स्वचालित रूप से वाहन का पता लगाने पर अधिकतम संवेदनशीलता बढ़ाकर विश्वसनीय रूप से पहचानती है, जिससे सटीक पहचान सुनिश्चित होती है।

• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरण की परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं,विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पता लगाने की सटीकता और स्थिरता बनाए रखना.

• 7. 17 डिप स्विच सेटिंग
  • खोल पर डुप स्विच डिजाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है।उपयोगकर्ता पहले सभी कार्यों को सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं.

• 8दो-चैनल सहयोग या स्वतंत्र रूप से काम करते हैं।
  • दो-चैनल लूप डिटेक्टर का उपयोग दो एकल-चैनल संस्करणों के रूप में किया जा सकता है, दो स्वतंत्र डिटेक्शन चैनलों का समर्थन करता है।
  • एक ही समय में कई लूपों की निगरानी की अनुमति देने के साथ, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता है।वाहनों के पता लगाने की लचीलापन और सटीकता में वृद्धि.

• 9एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है ताकि दो लूप कॉइल्स को बहुत करीब से स्थापित करने के कारण क्रॉसस्टॉक हस्तक्षेप को रोका जा सके।





---



संबंध







कार्य करने के तरीके

एलडी-200 सीरीज के डिटेक्टर को निम्न में से किसी एक मोड के लिए कॉन्फ़िगर किया जा सकता है:

उपस्थिति मोड	पल्स मोड
एबी लॉजिक प्रेजेंस मोड ((बैरियर ऑपरेशन)	एबी लॉजिक पल्स मोड ((गणना लॉजिक)

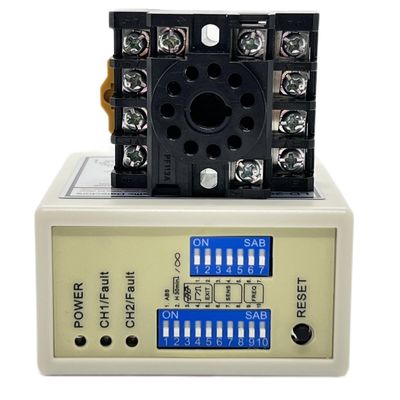

संकेत और स्विच

पावर एलईडीः लाल पावर एलईडी इंगित करता है

• CH1 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑन: वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।

• CH2 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑनः वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।



संवेदनशीलता चयन

• लूप की संवेदनशीलता और आवृत्ति को 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।

• उपयोगकर्ता डिप-स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग्स का चयन कर सकता है।डिप स्विच सेटिंग टेबल नीचे दी गई हैं। डिप स्विच 6, 7 और 8 CH1 संवेदनशीलता चयन के लिए 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए, 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।







स्विच1=S1:चैनल 1 लूप फ़ंक्शन चयन (10-वे डिप स्विच)

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि











• (स्विच1=S1) D3,D4,D5 और(स्विच2=S2) D1,D2 विशेष कार्य सेट करना(मोड1,2,3 दिशापता लगाने. मोड 4,5,6 सामान्य मोड, दो लूप का पता लगाने अलग हैं)







• (स्विच1=S1) D6 & D7 & D8 और (स्विच2=S2) D3 & D4 & D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन.(आठ स्तर विकल्प)







• (स्विच1=S1) D9 & D10 और (स्विच2=S2) D6,D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक)

रीसेट बटन: कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।







लूप की स्थापना

लूपों को सड़क की सतह के साथ मिश्रण करने के लिए एक ′′जल्दी से सेट ′′ काले इपॉक्सी यौगिक या गर्म बिटुमेन मास्टिक का उपयोग करके सील किया जाता है।



स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें







शूटिंग में परेशानी







---



उत्पाद श्रृंखला

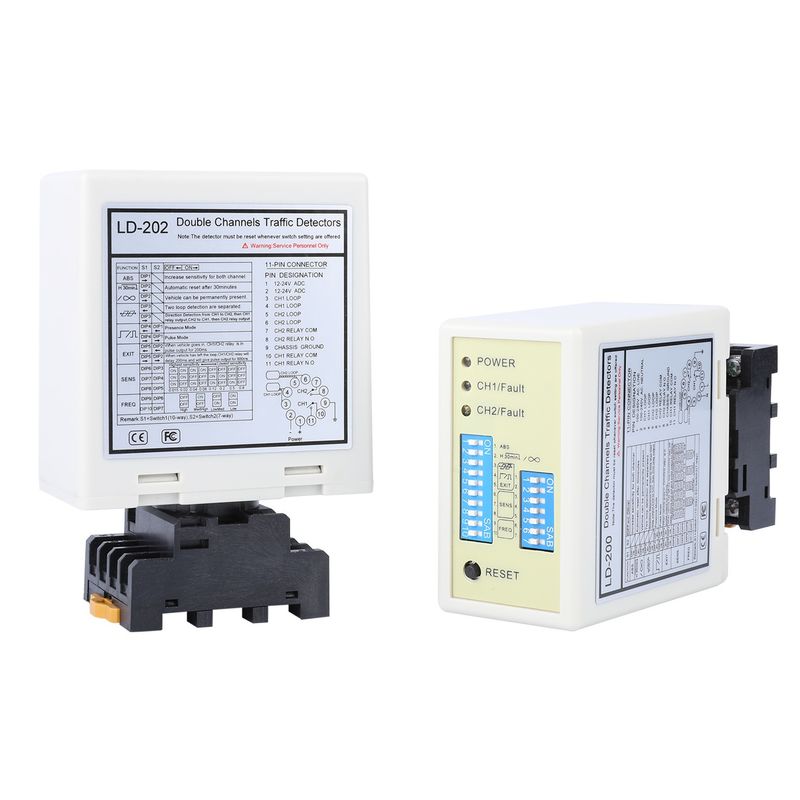

एलडी-100	एलडी-102	एलडी-200	एलडी-202	JTHT-11
एकल चैनल 100-240 वी एसी	एकल चैनल 12-24 वी एसी/डीसी	दो-चैनल 100-240 वी एसी	दो-चैनल 12-24 वी एवी/डीसी	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर





---
