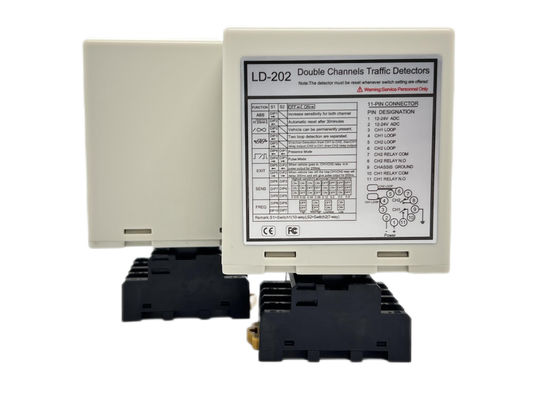

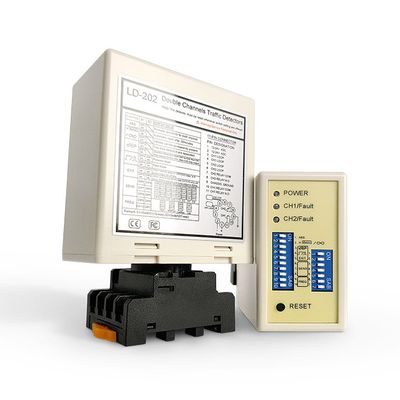

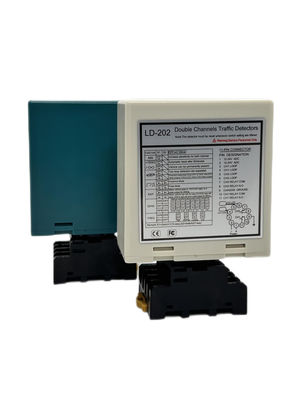

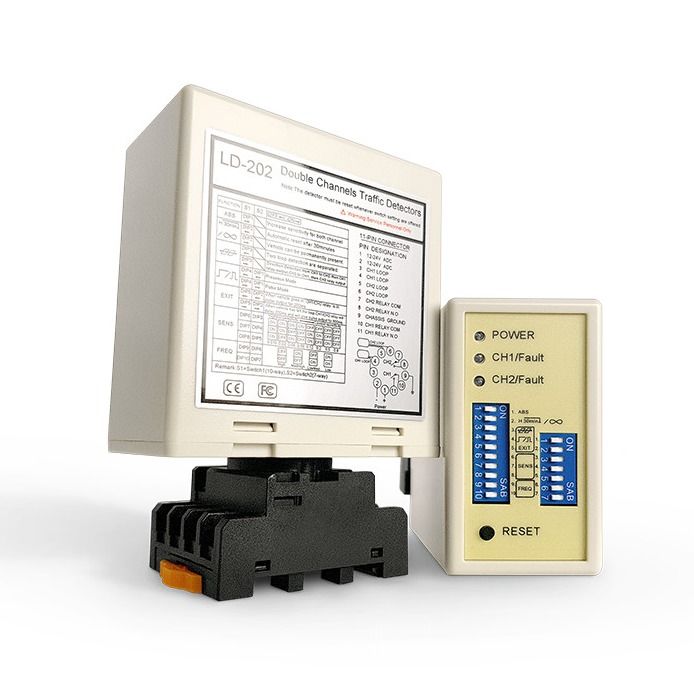

दो-चैनल ट्रैफिक लूप डिटेक्टर ---- गिनती और वर्गीकरण, उच्च प्रदर्शन, सीई / एफसीसी प्रमाणित

आज के जटिल शहरी वातावरण में, कुशल यातायात प्रबंधन सर्वोपरि है। स्थिर संकेत समय और बुनियादी वाहन का पता लगाने के लिए पर्याप्त नहीं हैं। वास्तव में प्रवाह को अनुकूलित करने के लिए, भीड़भाड़ को कम करें,और सुरक्षा में सुधार करने के लिए, यातायात पेशेवरों को गहन अंतर्दृष्टि और विश्वसनीय प्रौद्योगिकी की आवश्यकता होती है।जुटाई डुअल चैनल ट्रैफिक लूप डिटेक्टर का शुभारंभ किया जा रहा है जो आधुनिक इंटेलिजेंट ट्रांसपोर्टेशन सिस्टम (आईटीएस) की मांग को पूरा करने के लिए बनाया गया एक उच्च प्रदर्शन समाधान है।.

सरल पहचान से परे जाएं: आत्मविश्वास के साथ गिनें और वर्गीकृत करें

यह उन्नत डिटेक्टर न केवल वाहनों की उपस्थिति का पता लगाने के लिए, बल्कि मूल्यवान यातायात डेटा प्रदान करने के लिए अपनी दो-चैनल प्रेरक लूप तकनीक का लाभ उठाता है।इसके परिष्कृत डिजाइन से वाहनों की सटीक गिनती संभव होती है, यातायात मात्रा के पैटर्न को समझने और बुनियादी ढांचे के बारे में सूचित निर्णय लेने के लिए आवश्यक है। इसके अलावा, दो-लूप कॉन्फ़िगरेशन बुनियादी वाहन वर्गीकरण क्षमताओं की अनुमति देता है,विभिन्न प्रकार के वाहनों के बीच अंतर करने में मदद करता हैयह बारीक आंकड़े यातायात इंजीनियरों को सिग्नल समय को ठीक करने, सड़क रखरखाव को अधिक प्रभावी ढंग से योजना बनाने और वास्तविक सड़क उपयोग पैटर्न के आधार पर रणनीतियों को विकसित करने में सक्षम बनाते हैं।सभी JUTAI के विश्वसनीय पता लगाने सटीकता द्वारा संचालित.

कठिन यातायात परिवेश के लिए डिज़ाइन किया गयाः समझौता रहित प्रदर्शन

उच्च यातायात मात्रा, भिन्न गति और विभिन्न प्रकार के वाहनों के लिए एक डिटेक्टर की आवश्यकता होती है जो दबाव के तहत त्रुटिहीन रूप से कार्य करता है।घने यातायात की स्थिति में भी तेजी से और सटीक पता लगाने को सुनिश्चित करनाइसका मजबूत डिजाइन हस्तक्षेप को कम करता है और पर्यावरणीय स्थितियों की एक विस्तृत श्रृंखला में स्थिर संचालन की गारंटी देता है, जो आपको विश्वसनीय डेटा प्रदान करता है।इस विश्वसनीय प्रदर्शन का सीधा अनुवाद अधिक सुचारू यातायात प्रवाह में होता है, कम देरी और अधिक कुशल नेटवर्क संचालन। जब प्रदर्शन मायने रखता है, तो जुटाई प्रदान करता है।

गुणवत्ता आश्वासनः वैश्विक विश्वास के लिए सीई और एफसीसी प्रमाणित

यातायात प्रबंधन बुनियादी ढांचे में विश्वसनीयता और सुरक्षा पर कोई बातचीत नहीं की जा सकती है। यही कारण है कि जुटाई ड्यूल चैनल ट्रैफिक लूप डिटेक्टर सीई और एफसीसी प्रमाणपत्रों के साथ आता है।ये अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानक सख्त सुरक्षा का अनुपालन सुनिश्चित करते हैं, स्वास्थ्य और पर्यावरण संरक्षण आवश्यकताओं के साथ ही विद्युत चुम्बकीय संगतता। एक प्रमाणित JUTAI डिटेक्टर चुनने का मतलब है कि गुणवत्ता सुनिश्चित उत्पाद में निवेश करना,विविध परियोजनाओं में सुचारू एकीकरण की सुविधा और वैश्विक मानकों का अनुपालन सुनिश्चित करना. प्रमाणित प्रदर्शन और मन की शांति के लिए जुटाई पर भरोसा करें।

अपनी यातायात प्रबंधन रणनीति को बढ़ाएँ

बुनियादी पता लगाने से आगे बढ़ें और JUTAI के साथ विस्तृत यातायात डेटा की शक्ति को अनलॉक करें। हमारे डबल चैनल यातायात लूप डिटेक्टर गिनती, वर्गीकरण, उच्च प्रदर्शन,और अगली पीढ़ी के यातायात समाधानों के लिए आवश्यक प्रमाणित विश्वसनीयता.

विशेषता

• 1. 15-2000 μh का पता लगाने की सीमा
  • लूप डिटेक्टर 15 μH से 2000 μH तक की व्यापक पहचान रेंज का समर्थन करता है, विभिन्न ट्रैफिक डिटेक्शन परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • व्यापक पता लगाने रेंज हमारे लूप डिटेक्टर वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लंबे ट्रक, बसों और इतने पर के सभी प्रकार का पता लगाने के लिए सक्षम बनाता है

• 2संकुचित पक्ष
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए उद्योग की सभी आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।

• 3निदान क्षमताएं और एलईडी संकेत
  • व्यापक नैदानिक क्षमताएं लूप और स्थापना समस्याओं का सटीक निदान करने में सक्षम हैं और एलईडी स्थिति के माध्यम से दिखाता है, इष्टतम प्रदर्शन सुनिश्चित करता है और डाउनटाइम को कम करता है।

• 4चयन योग्य उपस्थिति समय
  • उपस्थिति रिले के आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक डिटेक्शन आउटपुट को सीमित करने के लिए चुना जा सकता है जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन प्रदान होता है।

• 5स्वचालित संवेदनशीलता वृद्धि (एएसबी)
  • यह सुविधा ट्रक-ट्रेलर संयोजनों और उच्च-बेड वाहनों को स्वचालित रूप से वाहन का पता लगाने पर अधिकतम संवेदनशीलता बढ़ाकर विश्वसनीय रूप से पहचानती है, जिससे सटीक पहचान सुनिश्चित होती है।

• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरण की परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं,विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पता लगाने की सटीकता और स्थिरता बनाए रखना.

• 7. 17 डिप स्विच सेटिंग
  • खोल पर डुप स्विच डिजाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है।उपयोगकर्ता पहले सभी कार्यों को सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं.

• 8दो-चैनल सहयोग या स्वतंत्र रूप से काम करते हैं।
  • दो-चैनल लूप डिटेक्टर का उपयोग दो एकल-चैनल संस्करणों के रूप में किया जा सकता है, दो स्वतंत्र डिटेक्शन चैनलों का समर्थन करता है।
  • एक ही समय में कई लूपों की निगरानी की अनुमति देने के साथ, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता है।वाहनों के पता लगाने की लचीलापन और सटीकता में वृद्धि.

• 9एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है ताकि दो लूप कॉइल्स को बहुत करीब से स्थापित करने के कारण क्रॉसस्टॉक हस्तक्षेप को रोका जा सके।





---



संबंध







कार्य करने के तरीके

एलडी-200 सीरीज के डिटेक्टर को निम्न में से किसी एक मोड के लिए कॉन्फ़िगर किया जा सकता है:

उपस्थिति मोड	पल्स मोड
एबी लॉजिक प्रेजेंस मोड ((बैरियर ऑपरेशन)	एबी लॉजिक पल्स मोड ((गणना लॉजिक)

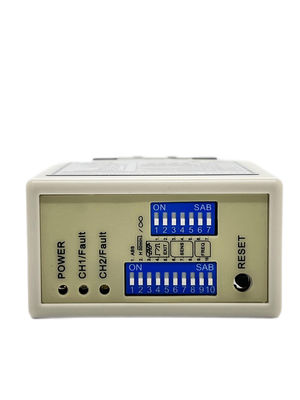

संकेत और स्विच

पावर एलईडीः लाल पावर एलईडी इंगित करता है

• CH1 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑन: वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।

• CH2 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑनः वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।



संवेदनशीलता चयन

• लूप की संवेदनशीलता और आवृत्ति को 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।

• उपयोगकर्ता डिप-स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग्स का चयन कर सकता है।डिप स्विच सेटिंग टेबल नीचे दी गई हैं। डिप स्विच 6, 7 और 8 CH1 संवेदनशीलता चयन के लिए 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए, 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।







स्विच1=S1:चैनल 1 लूप फ़ंक्शन चयन (10-वे डिप स्विच)

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि











• (स्विच1=S1) D3,D4,D5 और(स्विच2=S2) D1,D2 विशेष कार्य सेट करना(मोड1,2,3 दिशापता लगाने. मोड 4,5,6 सामान्य मोड, दो लूप का पता लगाने अलग हैं)







• (स्विच1=S1) D6 & D7 & D8 और (स्विच2=S2) D3 & D4 & D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन.(आठ स्तर विकल्प)







• (स्विच1=S1) D9 & D10 और (स्विच2=S2) D6,D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक)

रीसेट बटन: कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।







लूप की स्थापना

लूपों को सड़क की सतह के साथ मिश्रण करने के लिए एक ′′जल्दी से सेट ′′ काले इपॉक्सी यौगिक या गर्म बिटुमेन मास्टिक का उपयोग करके सील किया जाता है।

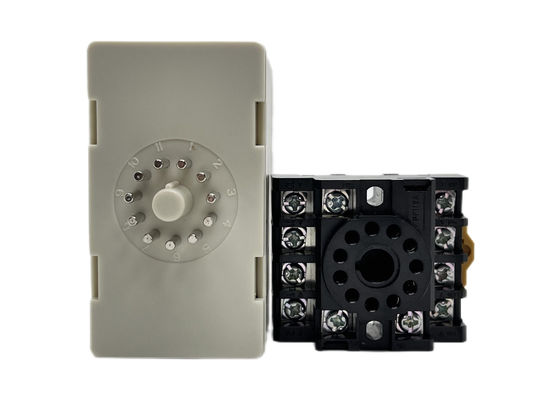

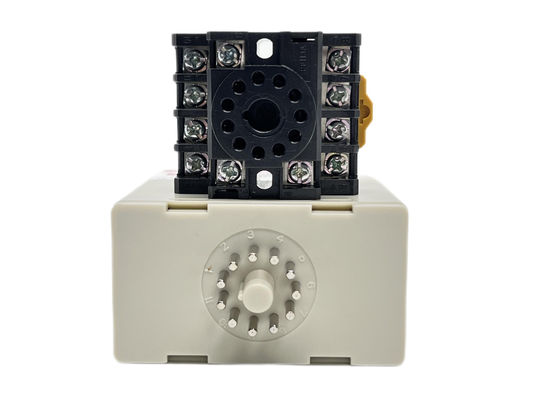

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें







शूटिंग में परेशानी







---



उत्पाद श्रृंखला

एलडी-100	एलडी-102	एलडी-200	एलडी-202	JTHT-11
एकल चैनल 100-240 वी एसी	एकल चैनल 12-24 वी एसी/डीसी	दो-चैनल 100-240 वी एसी	दो-चैनल 12-24 वी एवी/डीसी	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर





---
