बैरियर गेट डुअल चैनल लूप सेंसर उच्च सटीकता & amp; व्यापक तापमान रेंज & amp; दिशा तर्क

दजूटाई बैरियर गेट डुअल चैनल लूप सेंसर(मॉडल LD-200/LD-202) उच्च यातायात वातावरण में स्वचालित बाधा प्रणालियों के लिए बेजोड़ सटीकता और विश्वसनीयता प्रदान करने के लिए इंजीनियर है।दो-चैनल स्वतंत्र नियंत्रण, यह उच्च परिशुद्धता वाहन का पता लगाने के साथ सुनिश्चित करता है16-स्तरीय संवेदनशीलता समायोजन (0-F)एक के पार20~2000μH इन्डक्टेंसी रेंज, मोटरसाइकिलों से लेकर भारी ट्रकों तक सब कुछ कैप्चर कर रहा है।उन्नत दिशा तर्कवाहनों के प्रवेश/निकास की दिशा निर्धारित करने के लिए समय-क्रम विश्लेषण का उपयोग करता है, जिससे पार्किंग स्थल, टोल लेन और सुरक्षित सुविधाओं में बुद्धिमान बाधा नियंत्रण संभव होता है।चरम परिस्थितियों का सामना करने के लिए बनाया गया,IP67 रेटेड एल्यूमीनियम आवासएक में निर्दोष रूप से काम करता है-40°C से +70°C तापमान सीमा, वर्ष भर विश्वसनीयता के लिए धूल, नमी और संक्षारक तत्वों का प्रतिरोध करता है।

अंदरस्मार्ट पार्किंग सिस्टम, एलडी-202 के दिशा तर्क केवल वाहन की मंजूरी की पुष्टि के बाद बाधा को बंद करने के लिए ट्रिगर करके tailgating को रोकता है, जबकि चैनल 1 तेजी से गेट खोलने (≤10ms प्रतिक्रिया) सुनिश्चित करता है।औद्योगिक गेट नियंत्रण, सेंसर की व्यापक तापमान सहिष्णुता फ्रीजर गोदामों या रेगिस्तानी स्थलों में स्थिर प्रदर्शन बनाए रखती है और इसकी४०/८० केएचजेड एंटी-क्रॉसस्टॉक तकनीकनिकटवर्ती डिटेक्टरों या ईवी चार्जर से हस्तक्षेप को रोकता है। मध्य पूर्व के एक लॉजिस्टिक्स पार्क में हाल ही में तैनाती ने वास्तविक समय की दिशात्मक निगरानी के माध्यम से अनधिकृत पहुंच को 40% तक कम कर दिया।सेंसरसार्वभौमिक 12-24V DC/100-240V AC इनपुटसौर और ग्रिड ऊर्जा का समर्थन करता है, जबकिएसपीडीटी रिले आउटपुटकेंद्रीय प्रबंधन के लिए बाधा नियंत्रकों, लाइसेंस प्लेट पहचान प्रणालियों और IoT प्लेटफार्मों के साथ सहज रूप से एकीकृत करें।

जुटाई ने तैनाती और अनुपालन में आसानी को प्राथमिकता दी हैःप्लग-एंड-प्ले डीआईएन रेल माउंटिंगस्थापना समय को 15 मिनट तक कम करता है, औरऑटो-रीसेट कार्यक्षमतावोल्टेज उतार-चढ़ाव के दौरान निर्बाध संचालन सुनिश्चित करता है।सीई, एफसीसी और रोएचएस, यह वैश्विक सुरक्षा और पर्यावरण मानकों को पूरा करता है।5 साल की गारंटीऔर 24/7 तकनीकी सहायता, JUTAI डबल चैनल सेंसर स्थायित्व, सटीकता,और बुद्धिमान बाधा नियंत्रण जहां अत्याधुनिक दिशा तर्क औद्योगिक लचीलापन से मिलता है.

विशेषता

• 1. 15-2000 μh का पता लगाने की सीमा
  • लूप डिटेक्टर 15 μH से 2000 μH तक की व्यापक पहचान रेंज का समर्थन करता है, विभिन्न ट्रैफिक डिटेक्शन परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • व्यापक पता लगाने रेंज हमारे लूप डिटेक्टर वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लंबे ट्रक, बसों और इतने पर के सभी प्रकार का पता लगाने के लिए सक्षम बनाता है

• 2संकुचित पक्ष
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए उद्योग की सभी आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।

• 3निदान क्षमताएं और एलईडी संकेत
  • व्यापक नैदानिक क्षमताएं लूप और स्थापना समस्याओं का सटीक निदान करने में सक्षम हैं और एलईडी स्थिति के माध्यम से दिखाता है, इष्टतम प्रदर्शन सुनिश्चित करता है और डाउनटाइम को कम करता है।

• 4चयन योग्य उपस्थिति समय
  • उपस्थिति रिले के आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक डिटेक्शन आउटपुट को सीमित करने के लिए चुना जा सकता है जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन प्रदान होता है।

• 5स्वचालित संवेदनशीलता वृद्धि (एएसबी)
  • यह सुविधा ट्रक-ट्रेलर संयोजनों और उच्च-बेड वाहनों को स्वचालित रूप से वाहन का पता लगाने पर अधिकतम संवेदनशीलता बढ़ाकर विश्वसनीय रूप से पहचानती है, जिससे सटीक पहचान सुनिश्चित होती है।

• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरण की परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं,विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पता लगाने की सटीकता और स्थिरता बनाए रखना.

• 7. 17 डिप स्विच सेटिंग
  • खोल पर डुप स्विच डिजाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है।उपयोगकर्ता पहले सभी कार्यों को सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं.

• 8दो-चैनल सहयोग या स्वतंत्र रूप से काम करते हैं।
  • दो-चैनल लूप डिटेक्टर का उपयोग दो एकल-चैनल संस्करणों के रूप में किया जा सकता है, दो स्वतंत्र डिटेक्शन चैनलों का समर्थन करता है।
  • एक ही समय में कई लूपों की निगरानी की अनुमति देने के साथ, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता है।वाहनों के पता लगाने की लचीलापन और सटीकता में वृद्धि.

• 9एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है ताकि दो लूप कॉइल्स को बहुत करीब से स्थापित करने के कारण क्रॉसस्टॉक हस्तक्षेप को रोका जा सके।





---



संबंध







कार्य करने के तरीके

एलडी-200 सीरीज के डिटेक्टर को निम्न में से किसी एक मोड के लिए कॉन्फ़िगर किया जा सकता है:

उपस्थिति मोड	पल्स मोड
एबी लॉजिक प्रेजेंस मोड ((बैरियर ऑपरेशन)	एबी लॉजिक पल्स मोड ((गणना लॉजिक)

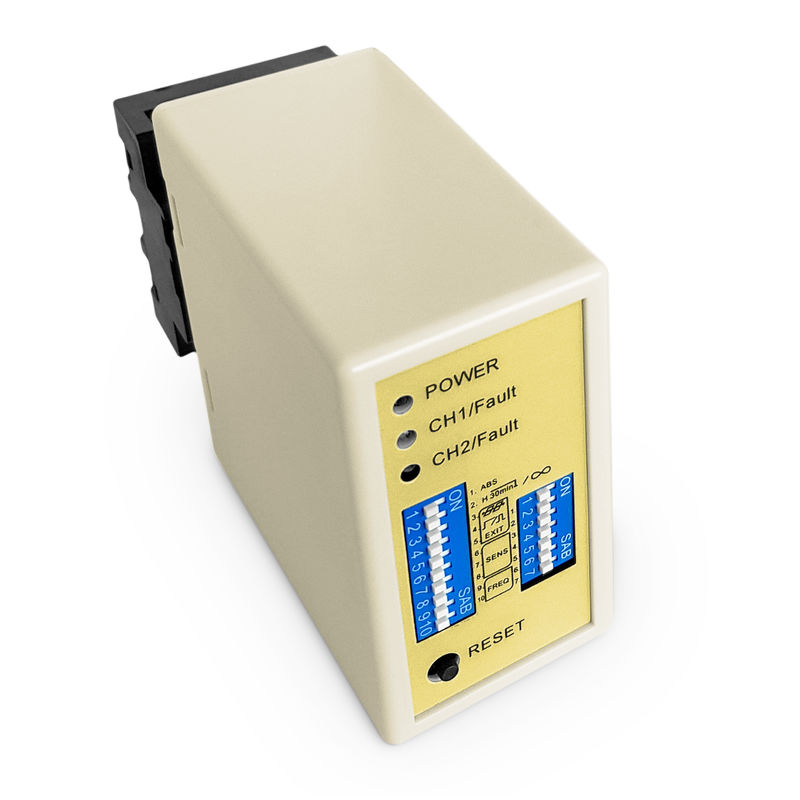

संकेत और स्विच

पावर एलईडीः लाल पावर एलईडी इंगित करता है

• CH1 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑन: वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।

• CH2 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑनः वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।



संवेदनशीलता चयन

• लूप की संवेदनशीलता और आवृत्ति को 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।

• उपयोगकर्ता डिप-स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग्स का चयन कर सकता है।डिप स्विच सेटिंग टेबल नीचे दी गई हैं। डिप स्विच 6, 7 और 8 CH1 संवेदनशीलता चयन के लिए 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए, 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।







स्विच1=S1:चैनल 1 लूप फ़ंक्शन चयन (10-वे डिप स्विच)

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि











• (स्विच1=S1) D3,D4,D5 और(स्विच2=S2) D1,D2 विशेष कार्य सेट करना(मोड1,2,3 दिशापता लगाने. मोड 4,5,6 सामान्य मोड, दो लूप का पता लगाने अलग हैं)







• (स्विच1=S1) D6 & D7 & D8 और (स्विच2=S2) D3 & D4 & D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन.(आठ स्तर विकल्प)







• (स्विच1=S1) D9 & D10 और (स्विच2=S2) D6,D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक)

रीसेट बटन: कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।







लूप की स्थापना

लूपों को सड़क की सतह के साथ मिश्रण करने के लिए एक ′′जल्दी से सेट ′′ काले इपॉक्सी यौगिक या गर्म बिटुमेन मास्टिक का उपयोग करके सील किया जाता है।



स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें







शूटिंग में परेशानी







---



उत्पाद श्रृंखला

एलडी-100	एलडी-102	एलडी-200	एलडी-202	JTHT-11
एकल चैनल 100-240 वी एसी	एकल चैनल 12-24 वी एसी/डीसी	दो-चैनल 100-240 वी एसी	दो-चैनल 12-24 वी एवी/डीसी	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर





---
