पेशेवर दोहरी चैनल लूप प्रणाली. दिशा तर्क और उच्च संवेदनशीलता और विरोधी क्रॉसस्टॉक हस्तक्षेप

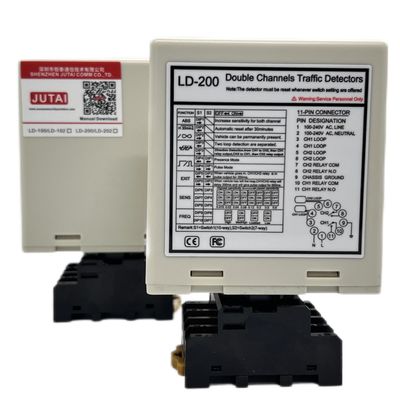

दजूटाई प्रोफेशनल डबल चैनल लूप सिस्टम(मॉडल LD-200/LD-202) उन्नत यातायात प्रबंधन में सटीकता और विश्वसनीयता को फिर से परिभाषित करता है, जोदिशागत वाहन ट्रैकिंग,अति-उच्च संवेदनशीलता, औरहस्तक्षेप रहित संचालनमिशन-क्रिटिकल अनुप्रयोगों के लिए।दो-चैनल दिशात्मक तर्क, यह प्रणाली समय-चरण विश्लेषण का उपयोग करके वाहन आंदोलन (प्रवेश/निकास) को सटीक रूप से निर्धारित करती है, जिससे चौराहों, टोल प्लाजा और सुरक्षित सुविधाओं पर वास्तविक समय में यातायात प्रवाह का अनुकूलन संभव हो जाता है।16-स्तरीय संवेदनशीलता समायोजन (0-F)एक के पार सटीक पता लगाने सुनिश्चित करता है20~2000μH इन्डक्टेंसी रेंज, साइकिल से लेकर भारी ट्रकों तक सब कुछ कैप्चर करते हुए, जबकिअनुकूलन विरोधी क्रॉसस्टॉक तकनीकगतिशील रूप से के बीच आवृत्तियों को अलग करता है40 ¢ 80 केएचजेडइसके अलावा, इस उपकरण का उपयोग परिवेश के लिए भी किया जाता है।IP67 रेटेड एल्यूमीनियम आवासधूल, पानी और चरम तापमान (-40°C से +70°C) से बचाता है, जिससे तटीय बंदरगाहों, आर्कटिक स्थलों या शहरी केंद्रों में विश्वसनीयता सुनिश्चित होती है।

अंदरस्मार्ट सिटी यातायात नेटवर्क, एलडी-202 के दिशात्मक तर्क वास्तविक समय में वाहन प्रवाह के आधार पर अनुकूली संकेत समय के माध्यम से 30% तक भीड़ को कम करता है।उच्च सुरक्षा वाले क्षेत्र, दो-चैनल रिडंडेंसी निरंतर निगरानी सुनिश्चित करती है चैनल 1 एक्सेस गेट को ट्रिगर करता है, जबकि चैनल 2 टियरगेटिंग को रोकने के लिए वाहन की मंजूरी की जांच करता है। एंटी-क्रॉसस्टॉक तकनीक 99.ईवी चार्जिंग स्टेशनों या उच्च वोल्टेज बिजली लाइनों के पास जैसे ईएमआई-भारी वातावरण में भी 9% सटीकतामध्य पूर्व के एक हवाई अड्डे पर हाल ही में तैनात किए गए एक प्रणाली ने दिशात्मक विश्लेषण और हस्तक्षेप मुक्त पता लगाने के माध्यम से अनधिकृत प्रवेश प्रयासों को 45% तक कम कर दिया है।सार्वभौमिक 12-24V DC/100-240V AC इनपुटसौर और ग्रिड ऊर्जा का समर्थन करता है, जबकिModbus RTU/TCP आउटपुटकेंद्रीकृत नियंत्रण के लिए यातायात प्रबंधन प्लेटफार्मों के साथ सहज रूप से एकीकृत करें।

जूटाई सरलता और अनुपालन पर जोर देता हैःप्लग-एंड-प्ले डीआईएन रेल माउंटिंगस्थापना समय को 15 मिनट तक कम करता है, औरऑटो-रीसेट कार्यक्षमताबिजली के उतार-चढ़ाव के दौरान निर्बाध संचालन सुनिश्चित करता है।सीई, एफसीसी और रोएचएस, यह सुरक्षा और स्थिरता के लिए वैश्विक मानकों को पूरा करता है।5 साल की गारंटी, यह प्रणाली सटीकता, अनुकूलन क्षमता और औद्योगिक-ग्रेड स्थायित्व की मांग करने वाले इंजीनियरों के लिए अंतिम विकल्प है, जहां अत्याधुनिक दिशात्मक बुद्धिमत्ता वास्तविक दुनिया की विश्वसनीयता से मिलती है।

विशेषता

• 1. 15-2000 μh का पता लगाने की सीमा
  • लूप डिटेक्टर 15 μH से 2000 μH तक की व्यापक पहचान रेंज का समर्थन करता है, विभिन्न ट्रैफिक डिटेक्शन परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
  • व्यापक पता लगाने रेंज हमारे लूप डिटेक्टर वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लंबे ट्रक, बसों और इतने पर के सभी प्रकार का पता लगाने के लिए सक्षम बनाता है

• 2संकुचित पक्ष
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए उद्योग की सभी आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।

• 3निदान क्षमताएं और एलईडी संकेत
  • व्यापक नैदानिक क्षमताएं लूप और स्थापना समस्याओं का सटीक निदान करने में सक्षम हैं और एलईडी स्थिति के माध्यम से दिखाता है, इष्टतम प्रदर्शन सुनिश्चित करता है और डाउनटाइम को कम करता है।

• 4चयन योग्य उपस्थिति समय
  • उपस्थिति रिले के आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक डिटेक्शन आउटपुट को सीमित करने के लिए चुना जा सकता है जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन प्रदान होता है।

• 5स्वचालित संवेदनशीलता वृद्धि (एएसबी)
  • यह सुविधा ट्रक-ट्रेलर संयोजनों और उच्च-बेड वाहनों को स्वचालित रूप से वाहन का पता लगाने पर अधिकतम संवेदनशीलता बढ़ाकर विश्वसनीय रूप से पहचानती है, जिससे सटीक पहचान सुनिश्चित होती है।

• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरण की परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं,विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पता लगाने की सटीकता और स्थिरता बनाए रखना.

• 7. 17 डिप स्विच सेटिंग
  • खोल पर डुप स्विच डिजाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है।उपयोगकर्ता पहले सभी कार्यों को सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं.

• 8दो-चैनल सहयोग या स्वतंत्र रूप से काम करते हैं।
  • दो-चैनल लूप डिटेक्टर का उपयोग दो एकल-चैनल संस्करणों के रूप में किया जा सकता है, दो स्वतंत्र डिटेक्शन चैनलों का समर्थन करता है।
  • एक ही समय में कई लूपों की निगरानी की अनुमति देने के साथ, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता है।वाहनों के पता लगाने की लचीलापन और सटीकता में वृद्धि.

• 9एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है ताकि दो लूप कॉइल्स को बहुत करीब से स्थापित करने के कारण क्रॉसस्टॉक हस्तक्षेप को रोका जा सके।





---



संबंध







कार्य करने के तरीके

एलडी-200 सीरीज के डिटेक्टर को निम्न में से किसी एक मोड के लिए कॉन्फ़िगर किया जा सकता है:

उपस्थिति मोड	पल्स मोड
एबी लॉजिक प्रेजेंस मोड ((बैरियर ऑपरेशन)	एबी लॉजिक पल्स मोड ((गणना लॉजिक)

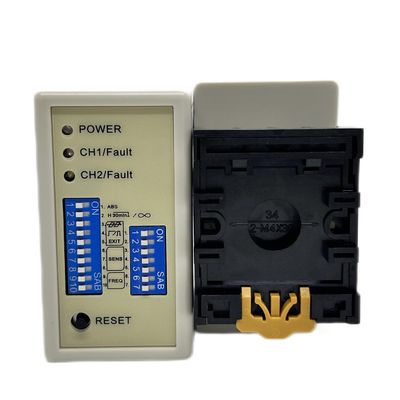

संकेत और स्विच

पावर एलईडीः लाल पावर एलईडी इंगित करता है

• CH1 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑन: वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।

• CH2 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑनः वाहन का पता लगाने का संकेत देता है।

• धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

• तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।



संवेदनशीलता चयन

• लूप की संवेदनशीलता और आवृत्ति को 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।

• उपयोगकर्ता डिप-स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग्स का चयन कर सकता है।डिप स्विच सेटिंग टेबल नीचे दी गई हैं। डिप स्विच 6, 7 और 8 CH1 संवेदनशीलता चयन के लिए 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

• डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए, 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।







स्विच1=S1:चैनल 1 लूप फ़ंक्शन चयन (10-वे डिप स्विच)

• (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि











• (स्विच1=S1) D3,D4,D5 और(स्विच2=S2) D1,D2 विशेष कार्य सेट करना(मोड1,2,3 दिशापता लगाने. मोड 4,5,6 सामान्य मोड, दो लूप का पता लगाने अलग हैं)







• (स्विच1=S1) D6 & D7 & D8 और (स्विच2=S2) D3 & D4 & D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन.(आठ स्तर विकल्प)







• (स्विच1=S1) D9 & D10 और (स्विच2=S2) D6,D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक)

रीसेट बटन: कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।







लूप की स्थापना

लूपों को सड़क की सतह के साथ मिश्रण करने के लिए एक ′′जल्दी से सेट ′′ काले इपॉक्सी यौगिक या गर्म बिटुमेन मास्टिक का उपयोग करके सील किया जाता है।



स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें







शूटिंग में परेशानी







---



उत्पाद श्रृंखला

एलडी-100	एलडी-102	एलडी-200	एलडी-202	JTHT-11
एकल चैनल 100-240 वी एसी	एकल चैनल 12-24 वी एसी/डीसी	दो-चैनल 100-240 वी एसी	दो-चैनल 12-24 वी एवी/डीसी	लूप केबल 305 मीटर टेफ्लॉन कॉइल
LCR-MT
मल्टीमीटर





---
