डुअल चैनल लूप डिटेक्टर | दिशा का पता लगाना और उच्च संवेदनशीलता और स्वचालित संवेदनशीलता बूस्ट (एएसबी)

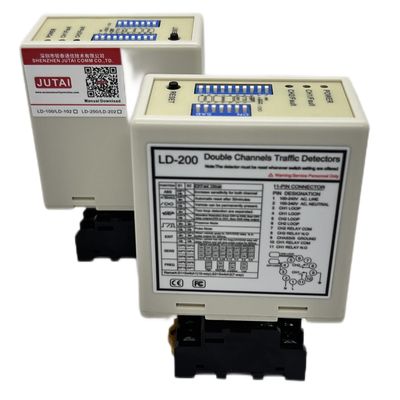

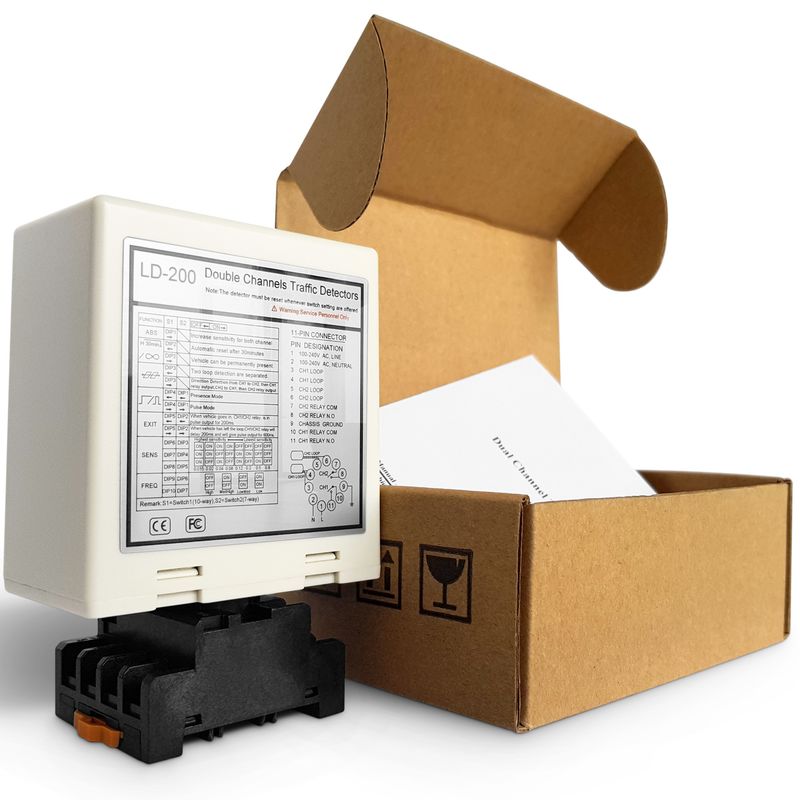

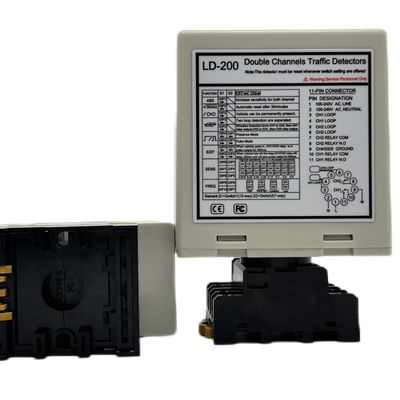

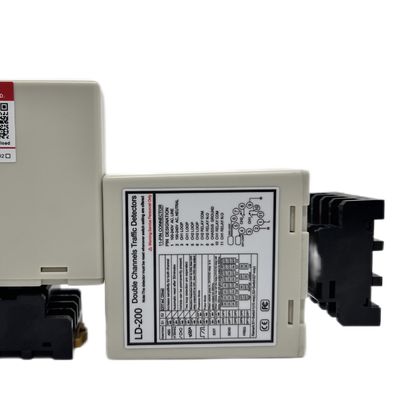

JUTAI डुअल चैनल लूप डिटेक्टर(मॉडल एलडी-200/एलडी-202) निर्बाध रूप से एकीकृत करके उन्नत यातायात और पहुंच नियंत्रण के लिए एक नया मानक स्थापित करता हैदिशा का पता लगाना,अति उच्च संवेदनशीलता, औरस्व-अनुकूलन प्रदर्शन. इसे जटिल वातावरण में उत्कृष्टता प्राप्त करने के लिए डिज़ाइन किया गया हैदोहरे चैनल वास्तुकला<1-सेकंड विलंबता के साथ वाहन की आवाजाही की दिशा (प्रवेश/निकास) का स्वतंत्र रूप से विश्लेषण करता है, जिससे चौराहों, टोल गेटों और सुरक्षित सुविधाओं पर सटीक यातायात प्रवाह प्रबंधन सक्षम होता है। डिटेक्टर का16-स्तरीय संवेदनशीलता समायोजन (0-एफ)एक भर में सटीक पहचान सुनिश्चित करता है20–2000μH इंडक्शन रेंज, मोटरसाइकिल से लेकर हेवी-ड्यूटी ट्रकों तक सब कुछ कैप्चर करना।स्वचालित संवेदनशीलता बूस्ट (एएसबी)प्रौद्योगिकी तापमान में उतार-चढ़ाव या विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) जैसे पर्यावरणीय कारकों का मुकाबला करने के लिए वास्तविक समय में डिटेक्शन थ्रेशोल्ड को गतिशील रूप से पुन: कैलिब्रेट करती है, चुनौतीपूर्ण परिस्थितियों में भी 99% से अधिक सटीकता बनाए रखती है। बीहड़ में घिरा हुआIP67-रेटेड एल्यूमीनियम आवास, यह तापमान में विश्वसनीय रूप से काम करता है-40°C से +70°C, जो इसे स्मार्ट शहरों, औद्योगिक क्षेत्रों या तटीय बंदरगाहों में बाहरी स्थापनाओं के लिए आदर्श बनाता है।

मेंस्मार्ट पार्किंग सिस्टम, LD-202 की दिशा पहचान इनबाउंड और आउटबाउंड ट्रैफ़िक को अलग करके अनधिकृत वाहन प्रवेश को रोकती है, जबकि ASB मौसमी तापमान में उतार-चढ़ाव या आस-पास के EV चार्जिंग स्टेशनों के बावजूद लगातार प्रदर्शन सुनिश्चित करता है। के लिएराजमार्ग टोल लेन, दोहरे चैनल अतिरेक से चैनल 1 को टोल संग्रह शुरू करने की अनुमति मिलती है जबकि चैनल 2 वाहन निकासी की पुष्टि करता है, जिससे राजस्व रिसाव 30% कम हो जाता है।40-80KHz आवृत्ति रेंजनिकटवर्ती डिटेक्टरों से क्रॉस-टॉक को ब्लॉक करता है, जिससे मल्टी-लेन सेटअप में हस्तक्षेप-मुक्त संचालन सुनिश्चित होता है। मध्य पूर्वी लॉजिस्टिक्स हब में हाल ही में तैनाती से वास्तविक समय दिशा-आधारित यातायात रूटिंग के माध्यम से गेट भीड़ में 40% की कमी आई है। साथयूनिवर्सल 12-24V DC/100-240V AC इनपुटजबकि, डिटेक्टर सौर-संचालित और ग्रिड-कनेक्टेड सिस्टम का समर्थन करता हैमोडबस आरटीयू/टीसीपी आउटपुटडेटा-संचालित निर्णय लेने के लिए केंद्रीकृत यातायात प्रबंधन प्लेटफार्मों के साथ सहज एकीकरण सक्षम करें।

JUTAI उपयोग में आसानी और अनुपालन को प्राथमिकता देता है:प्लग-एंड-प्ले DIN-रेल माउंटिंगइंस्टॉलेशन का समय घटाकर 15 मिनट कर देता है, औरस्वतः-रीसेट कार्यक्षमतामानवीय हस्तक्षेप के बिना क्षणिक बिजली समस्याओं से उबरता है। के लिए प्रमाणितसीई, एफसीसी, और आरओएचएस, यह वैश्विक सुरक्षा और पर्यावरण मानकों का पालन करता है। ए द्वारा समर्थित5 साल की वारंटीऔर समर्पित तकनीकी सहायता के साथ, JUTAI डुअल चैनल डिटेक्टर परिशुद्धता, अनुकूलनशीलता और औद्योगिक-ग्रेड स्थायित्व की तलाश करने वाले इंजीनियरों के लिए निश्चित विकल्प है - जहां नवाचार वास्तविक दुनिया की विश्वसनीयता से मिलता है।

विशेषता

• 1. 15-2000 μh डिटेक्शन रेंज
  • लूप डिटेक्टर 15 μH से 2000 μH तक विस्तृत डिटेक्शन रेंज का समर्थन करता है, जो विभिन्न ट्रैफ़िक डिटेक्शन परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकार और कॉन्फ़िगरेशन को समायोजित करता है।
  • विस्तृत डिटेक्शन रेंज हमारे लूप डिटेक्टर को सभी प्रकार के वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लॉन्ग ट्रक, बसों आदि का पता लगाने में सक्षम बनाती है।

• 2. सघन पक्ष
  • कॉम्पैक्ट और अच्छी तरह से इंजीनियर किया गया आवास सुविधाओं और कार्यक्षमता के लिए उद्योग की सभी आवश्यकताओं को जोड़ता है, जिससे इस डिटेक्टर को किसी भी मौजूदा ट्रैफिक डिटेक्शन सिस्टम में शामिल किया जा सकता है।

• 3. नैदानिक ​​क्षमताएं और एलईडी संकेत
  • व्यापक निदान क्षमताएं लूप और इंस्टॉलेशन समस्याओं का सटीक निदान करने और एलईडी स्थिति के माध्यम से दिखाने में सक्षम बनाती हैं, जिससे इष्टतम प्रदर्शन सुनिश्चित होता है और डाउनटाइम कम होता है।

• 4. चयनयोग्य उपस्थिति समय
  • उपस्थिति रिले के आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक डिटेक्ट आउटपुट को सीमित करने के लिए चुना जा सकता है, जबकि वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन मिलता है।

• 5. स्वचालित संवेदनशीलता बूस्ट (एएसबी)
  • यह सुविधा बड़े ट्रक-ट्रेलर संयोजनों और हाई-बेड वाहनों का विश्वसनीय रूप से पता लगाती है, जिससे वाहन का पता चलने पर संवेदनशीलता स्वचालित रूप से अधिकतम हो जाती है, जिससे सटीक पहचान सुनिश्चित होती है।

• 6. स्वचालित पर्यावरण बहाव मुआवजा
  • लूप डिटेक्टर (या अन्य सेंसर) अलग-अलग मौसम और पर्यावरणीय कारकों के बावजूद पता लगाने की सटीकता और स्थिरता बनाए रखते हुए, पर्यावरणीय परिस्थितियों में बदलाव के लिए स्वचालित रूप से खुद को समायोजित और कैलिब्रेट करते हैं।

• 7. 17 डिप स्विच सेटिंग
  • शेल पर डिप स्विच डिज़ाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है। उपयोगकर्ता पहले सभी फ़ंक्शन सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं।

• 8. दोहरे चैनल सहयोगात्मक या स्वतंत्र रूप से काम करते हैं
  • डुअल चैनल लूप डिटेक्टर का उपयोग दो एकल चैनल संस्करणों के रूप में किया जा सकता है, दो स्वतंत्र डिटेक्शन चैनलों का समर्थन करता है।
  • साथ ही कई लूपों की एक साथ निगरानी की अनुमति देते हुए, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता होती है। वाहन पहचान के लचीलेपन और सटीकता को बढ़ाना।

• 9. एंटी-क्रॉसस्टॉक हस्तक्षेप।
  • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को दो लूप कॉइल्स की स्थापना के कारण होने वाले क्रॉसस्टॉक हस्तक्षेप को रोकने के लिए समायोजित किया जा सकता है।





---



कनेक्शन







संचालन के तरीके

एलडी-200 श्रृंखला डिटेक्टर को निम्नलिखित में से किसी एक मोड के लिए कॉन्फ़िगर किया जा सकता है:

उपस्थिति मोड	पल्स मोड
एबी लॉजिक उपस्थिति मोड (बैरियर ऑपरेशन)	एबी लॉजिक पल्स मोड (काउंटिंग लॉजिक)



इंगित करता है और स्विच करता है

❀पावर एलईडी: लाल पावर एलईडी "पावर चालू" का संकेत देता है

• CH1 डिटेक्टिंग एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।

• धीरे-धीरे झपकना: इंगित करता है कि लूप शॉर्ट सर्किट है या लूप के बाद ट्विस्ट की संख्या पर्याप्त नहीं है।

• तेजी से झपकना: यह दर्शाता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।

• CH2 डिटेक्टिंग एलईडी: लगातार चालू: वाहन का पता लगाने का संकेत देता है।

• धीरे-धीरे झपकना: इंगित करता है कि लूप शॉर्ट सर्किट है या लूप के बाद ट्विस्ट की संख्या पर्याप्त नहीं है।

• तेजी से झपकना: यह दर्शाता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।



❀संवेदनशीलता चयन

• लूप की संवेदनशीलता और आवृत्ति को 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।

• उपयोगकर्ता डिप-स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग का चयन कर सकता हैडिप-स्विच सेटिंग तालिकाएँ नीचे दी गई हैं। सीएच1 संवेदनशीलता चयन के लिए डिप स्विच 6, 7 और 8 जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे अधिक संवेदनशील है।

• सीएच2 संवेदनशीलता चयन के लिए डिप स्विच 3, 4 और 5 जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे अधिक संवेदनशील है।







❀स्विच1=एस1:चैनल 1 लूप फ़ंक्शन चयन (10 वे डिप स्विच)

• (स्विच 1)डीआईपी1 और डीआईपी2 दोनों ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता में वृद्धि











• (स्विच1=एस1)डी3,डी4,डी5 और(स्विच2=एस2)डी1,डी2 सेटिंग विशेष कार्य(मोड1,2,3 दिशा)पता लगाना। मोड4,5,6 सामान्य मोड, दो लूप डिटेक्शन अलग हो जाते हैं।)







• (स्विच1=एस1)डी6 और डी7 और डी8 और (स्विच2=एस2)डी3 और डी4 और डी5 सेटिंग सीएच1 और सीएच2 संवेदनशीलता चयन।(आठ स्तर विकल्प)







• (स्विच1=एस1)डी9 और डी10 और (स्विच2=एस2)डी6,डी7 सेटिंग फ्रीक्वेंसी (20 के से 100 किलोहर्ट्ज़)।

रीसेट बटन: कृपया ध्यान दें: हर बार डिप स्विच में सेटिंग परिवर्तन किए जाने पर एलडी-200 को रीसेट किया जाना चाहिए।







लूप स्थापना

सड़क की सतह के साथ मिश्रण करने के लिए लूपों को "क्विक-सेट" ब्लैक एपॉक्सी कंपाउंड या गर्म बिटुमेन मैस्टिक का उपयोग करके सील कर दिया जाता है।



स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को ऊर्ध्वाधर दिशा में रखें







समस्या निवारण







---



उत्पाद शृंखला

एलडी-100	एलडी-102	एलडी-200	एलडी-202	जेटीएचटी-11
एकल चैनल 100-240 वी ए.सी	एकल चैनल 12-24 वी एसी/डीसी	दोहरा चैनल 100-240 वी ए.सी	दोहरा चैनल 12-24 वी एवी/डीसी	लूप केबल 305 मीटर टेफ्लॉन कॉइल
एलसीआर-एमटी
मल्टीमीटर





---
