वाहन लूप डिटेक्टर
>
डबल चैनल लूप डिटेक्टर - स्मार्ट ट्रैफिक सिस्टम और विश्वसनीयता के लिए स्वतंत्र नियंत्रण और एंटी-क्रॉसस्टॉक तकनीक

डबल चैनल लूप डिटेक्टर - स्मार्ट ट्रैफिक सिस्टम और विश्वसनीयता के लिए स्वतंत्र नियंत्रण और एंटी-क्रॉसस्टॉक तकनीक

ब्रांड नाम: JUTAI
मॉडल संख्या: LD-202 LD-200
एमओक्यू: Support 1-10 Pcs for Sample
कीमत: बातचीत योग्य
पैकेजिंग विवरण: 50 Pcs 1 Carton
भुगतान की शर्तें: L/C, D/A, D/P, T/T, Western Union, Paypal, Alipay
विस्तृत जानकारी
Place of Origin:
Shenzhen China
प्रमाणन:
CE FCC
Reaction Times:
10-90 MS
Temperature Range:
-40 to +70 ℃ (-111°F to +158°F)
Power Supply:
12-24 V / 100-240 V
Humidity:
95% non-condensing
Loop Connection:
Twisted pair cable
Channel:
Dual Channel
Self-turning range:
15-2000 uh
Output Interface:
2 relays
Warranty:
2 Year
Relay Output:
Presence Relay / Fault Relay
Sensitivity:
16 way selectable/Highest 0.01% DL/L / Lowest 2.56% DL/L
Package:
Carton
HS Code:
9033000090
Product Size:
76*42*91.5 mm
Package Size:
136*86*52 mm
Net Weight:
195 g
Gross Weight:
300 g
Color:
White
Name:
Vehicle Loop Detector
Supply Ability:
5000 Pcs per Month
प्रमुखता देना:

स्मार्ट ट्रैफिक सिस्टम लूप डिटेक्टर

,

एंटी-क्रॉसस्टॉक तकनीक लूप डिटेक्टर

,

स्वतंत्र नियंत्रण लूप डिटेक्टर

उत्पाद का वर्णन

डबल चैनल लूप डिटेक्टर - स्मार्ट ट्रैफिक सिस्टम और विश्वसनीयता के लिए स्वतंत्र नियंत्रण और एंटी-क्रॉसस्टॉक तकनीक

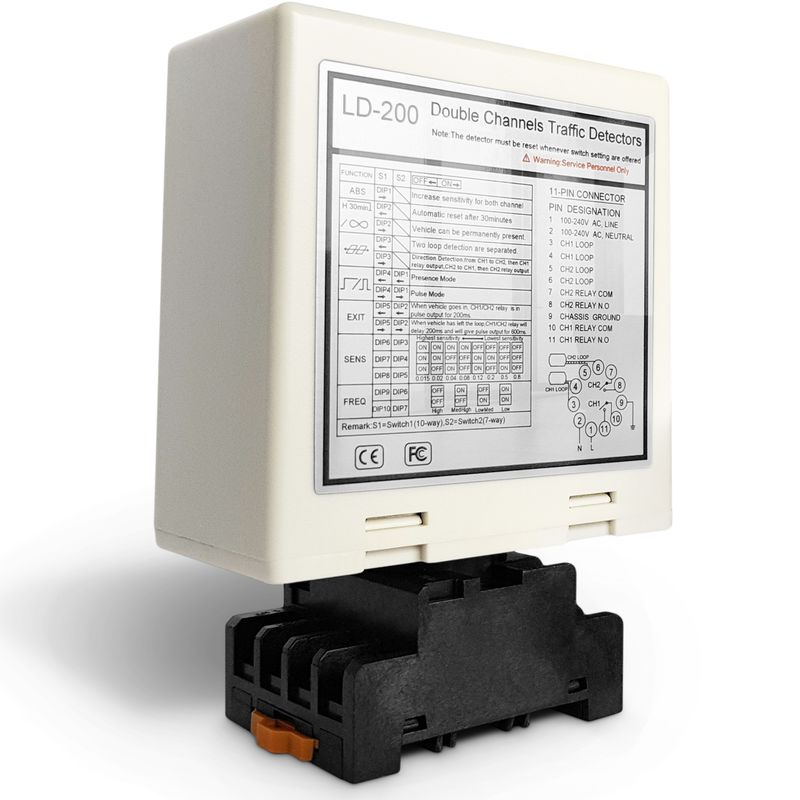

जुटाई दोहरी चैनल लूप डिटेक्टर(मॉडल LD-200/LD-202) को इसके ट्रैफिक प्रबंधन में क्रांति लाने के लिए डिज़ाइन किया गया हैस्वतंत्र दो-चैनल नियंत्रणऔरउन्नत एंटी-क्रॉसस्टॉक तकनीक, स्मार्ट सिटी इंफ्रास्ट्रक्चर के लिए बेजोड़ विश्वसनीयता प्रदान करता है। प्रत्येक चैनल स्वायत्त रूप से काम करता है, जो एक साथ कार्यों को सक्षम करता है जैसेवाहनों की गिनती (चैनल 1)औरआपातकालीन लेन की प्राथमिकता (चैनल 2), जबकि निर्बाध समन्वय बनाए रखते हुए।४०-८० केएचजेड आवृत्ति ट्यूनिंगगतिशील रूप से सिग्नल को अलग करता है ताकि आसन्न डिटेक्टरों, बिजली लाइनों या 5जी नेटवर्क से क्रॉस-टॉक को समाप्त किया जा सके, यह सुनिश्चित करना>99.9% सटीकताउच्च घनत्व वाले प्रतिष्ठानों जैसे बहु-लेन राजमार्गों या शहरी चौराहों में।IP67 रेटेड एल्यूमीनियम आवासधूल, पानी के प्रवेश और चरम तापमान (-40°C से +70°C) से बचाता है, जिससे यह कठोर वातावरण में चौबीसों घंटे काम करने के लिए आदर्श है।

अंदरस्मार्ट यातायात प्रणाली, डिटेक्टर के स्वतंत्र चैनल अनुकूली सिग्नल नियंत्रण को सक्षम करते हैं। उदाहरण के लिए, चैनल 1 वास्तविक समय वाहन कतारों के आधार पर हरी रोशनी की अवधि को अनुकूलित कर सकता है,जबकि चैनल 2 संघर्षों को रोकने के लिए पैदल यात्रियों के क्रॉसिंग की निगरानी करता है, पायलट परियोजनाओं में भीड़भाड़ को 25% तक कम करता है.एंटी-क्रॉसस्टॉक तकनीकईवी चार्जिंग कॉरिडोर या औद्योगिक पार्कों जैसे विद्युत शोर वाले क्षेत्रों में भी हस्तक्षेप मुक्त प्रदर्शन सुनिश्चित करता है।16-स्तरीय संवेदनशीलता समायोजन (0-F)एक के पार20~2000μH इन्डक्टेंसी रेंज, यह मोटरसाइकिलों से लेकर मालवाहक ट्रकों तक वाहनों का सटीक रूप से पता लगाता है, मलबे या छोटे जानवरों से झूठे ट्रिगर को कम करता है।हाल ही में एक यूरोपीय स्मार्ट सिटी में तैनाती ने सिंक्रनाइज्ड लेन मैनेजमेंट के माध्यम से ट्रैफिक उल्लंघन को 30% तक कम किया.

JUTAI विश्वसनीयता और एकीकरण में आसानी को प्राथमिकता देता है।सार्वभौमिक 12-24V DC/100-240V AC इनपुटसौर और ग्रिड ऊर्जा का समर्थन करता है, जबकिएसपीडीटी रिले आउटपुटयातायात नियंत्रकों और आईओटी प्लेटफार्मों के साथ सहज रूप से इंटरफेस करें।सीई, एफसीसी और रोएचएस, यह सुरक्षा और स्थिरता के लिए वैश्विक मानकों को पूरा करता है।5 साल की गारंटीऔर प्लग-एंड-प्ले डीआईएन-रेल इंस्टॉलेशन, जुटाई डुअल चैनल डिटेक्टर बुद्धिमान, भविष्य के लिए तैयार यातायात नेटवर्क की आधारशिला है, जहां सटीकता, स्थायित्व,और नवाचार निर्बाध गतिशीलता को बढ़ावा देते हैं.





vehicle loop detector








विशेषता



  • 1. 15-2000 μh का पता लगाने की सीमा
    • लूप डिटेक्टर 15 μH से 2000 μH तक की व्यापक पहचान रेंज का समर्थन करता है, विभिन्न ट्रैफिक डिटेक्शन परिदृश्यों में बहुमुखी अनुप्रयोग के लिए विभिन्न लूप आकारों और कॉन्फ़िगरेशन को समायोजित करता है।
    • व्यापक पता लगाने रेंज हमारे लूप डिटेक्टर वाहनों, मोटरसाइकिलों, कारों, अल्ट्रा लंबे ट्रक, बसों और इतने पर के सभी प्रकार का पता लगाने के लिए सक्षम बनाता है



  • 2संकुचित पक्ष
    • कॉम्पैक्ट और अच्छी तरह से इंजीनियर आवास सुविधाओं और कार्यक्षमता के लिए उद्योग की सभी आवश्यकताओं को जोड़ती है, जिससे इस डिटेक्टर को किसी भी मौजूदा यातायात पहचान प्रणाली में शामिल किया जा सकता है।



  • 3निदान क्षमताएं और एलईडी संकेत
    • व्यापक नैदानिक क्षमताएं लूप और स्थापना समस्याओं का सटीक निदान करने में सक्षम हैं और एलईडी स्थिति के माध्यम से दिखाता है, इष्टतम प्रदर्शन सुनिश्चित करता है और डाउनटाइम को कम करता है।



  • 4चयन योग्य उपस्थिति समय
    • उपस्थिति रिले के आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक डिटेक्शन आउटपुट को सीमित करने के लिए चुना जा सकता है जबकि एक वाहन लूप पर रहता है, जिससे यातायात प्रबंधन में लचीलापन प्रदान होता है।



  • 5स्वचालित संवेदनशीलता वृद्धि (एएसबी)
    • यह सुविधा ट्रक-ट्रेलर संयोजनों और उच्च-बेड वाहनों को स्वचालित रूप से वाहन का पता लगाने पर अधिकतम संवेदनशीलता बढ़ाकर विश्वसनीय रूप से पहचानती है, जिससे सटीक पहचान सुनिश्चित होती है।



  • 6. स्वचालित पर्यावरण बहाव मुआवजा
    • लूप डिटेक्टर (या अन्य सेंसर) स्वचालित रूप से पर्यावरण की परिस्थितियों में परिवर्तन के लिए खुद को समायोजित और कैलिब्रेट करते हैं,विभिन्न मौसम और पर्यावरणीय कारकों के बावजूद पता लगाने की सटीकता और स्थिरता बनाए रखना.



  • 7. 17 डिप स्विच सेटिंग
    • खोल पर डुप स्विच डिजाइन लूप डिटेक्टर की सेटिंग को आसान और स्पष्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत उपयोगकर्ता के अनुकूल है।उपयोगकर्ता पहले सभी कार्यों को सेट कर सकते हैं और फिर लूप डिटेक्टर स्थापित कर सकते हैं.



  • 8दो-चैनल सहयोग या स्वतंत्र रूप से काम करते हैं।
    • दो-चैनल लूप डिटेक्टर का उपयोग दो एकल-चैनल संस्करणों के रूप में किया जा सकता है, दो स्वतंत्र डिटेक्शन चैनलों का समर्थन करता है।
    • एक ही समय में कई लूपों की निगरानी की अनुमति देने के साथ, लूप डिटेक्टर में एकल-चैनल अनुप्रयोगों में दिशा पहचानने की क्षमता है।वाहनों के पता लगाने की लचीलापन और सटीकता में वृद्धि.



  • 9एंटी-क्रॉसस्टॉक हस्तक्षेप।
    • डिप स्विच के माध्यम से, लूप डिटेक्टर की आवृत्ति को समायोजित किया जा सकता है ताकि दो लूप कॉइल्स को बहुत करीब से स्थापित करने के कारण क्रॉसस्टॉक हस्तक्षेप को रोका जा सके।

 loop detector
Loop sensor



संबंध



vehicle loop detector





कार्य करने के तरीके

एलडी-200 सीरीज के डिटेक्टर को निम्न में से किसी एक मोड के लिए कॉन्फ़िगर किया जा सकता है:

उपस्थिति मोड पल्स मोड
एबी लॉजिक प्रेजेंस मोड ((बैरियर ऑपरेशन) एबी लॉजिक पल्स मोड ((गणना लॉजिक)



संकेत और स्विच

पावर एलईडीः लाल पावर एलईडी इंगित करता है

  • CH1 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑन: वाहन का पता लगाने का संकेत देता है।

  • धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

  • तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।

  • CH2 डिटेक्टिंग एलईडीःकंटीन्यूअली ऑनः वाहन का पता लगाने का संकेत देता है।

  • धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।

  • तेजी से झिलमिलाहट करना: यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।



संवेदनशीलता चयन

  • लूप की संवेदनशीलता और आवृत्ति को 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।

  • उपयोगकर्ता डिप-स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग्स का चयन कर सकता है।डिप स्विच सेटिंग टेबल नीचे दी गई हैं। डिप स्विच 6, 7 और 8 CH1 संवेदनशीलता चयन के लिए 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।

  • डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए, 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।



vehicle loop detector





स्विच1=S1:चैनल 1 लूप फ़ंक्शन चयन (10-वे डिप स्विच)

  • (स्विच 1) DIP1 और DIP2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि



vehicle loop detector









  • (स्विच1=S1) D3,D4,D5 और(स्विच2=S2) D1,D2 विशेष कार्य सेट करना(मोड1,2,3 दिशापता लगाने. मोड 4,5,6 सामान्य मोड, दो लूप का पता लगाने अलग हैं)

 vehicle loop detector





  • (स्विच1=S1) D6 & D7 & D8 और (स्विच2=S2) D3 & D4 & D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन.(आठ स्तर विकल्प)



vehicle loop detector





  • (स्विच1=S1) D9 & D10 और (स्विच2=S2) D6,D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक)

loop detector

रीसेट बटन: कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।







लूप की स्थापना

लूपों को सड़क की सतह के साथ मिश्रण करने के लिए एक ′′जल्दी से सेट ′′ काले इपॉक्सी यौगिक या गर्म बिटुमेन मास्टिक का उपयोग करके सील किया जाता है।

loop detector

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें

vehicle loop detector


शूटिंग में परेशानी



vehicle loop detector








उत्पाद श्रृंखला

एलडी-100 एलडी-102 एलडी-200 एलडी-202 JTHT-11

high sensitive loop detector

एकल चैनल

100-240 वी एसी

loop detector

एकल चैनल

12-24 वी एसी/डीसी

loop detector

दो-चैनल

100-240 वी एसी

loop detector

दो-चैनल

12-24 वी एवी/डीसी

loop cable

लूप केबल

305 मीटर टेफ्लॉन कॉइल

LCR-MT

multimeter



मल्टीमीटर





cetification
