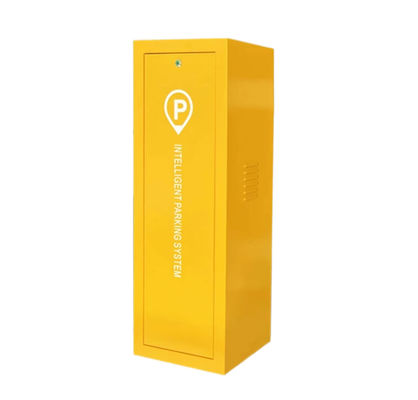

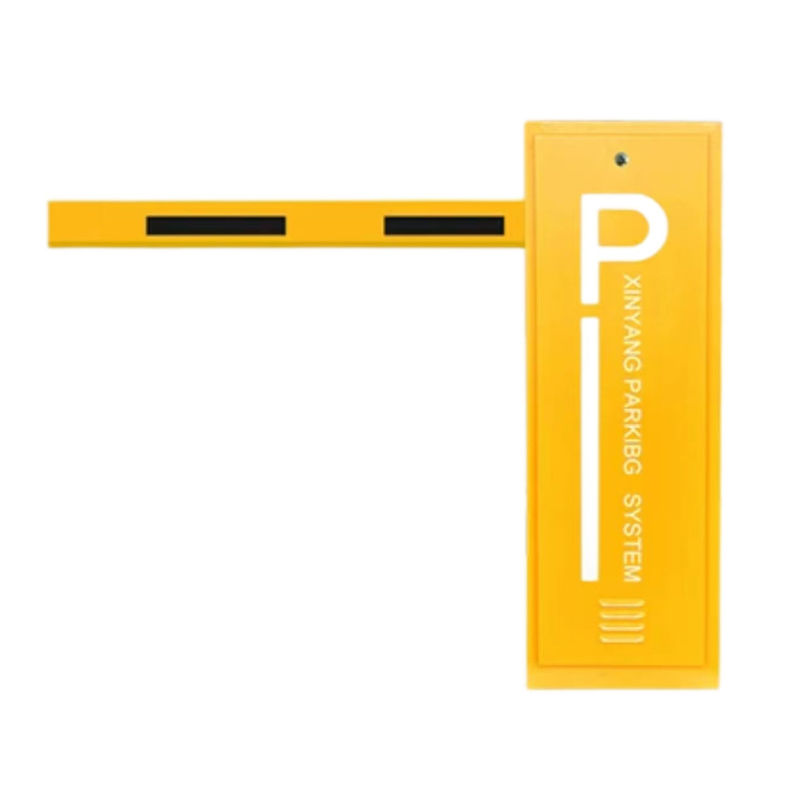

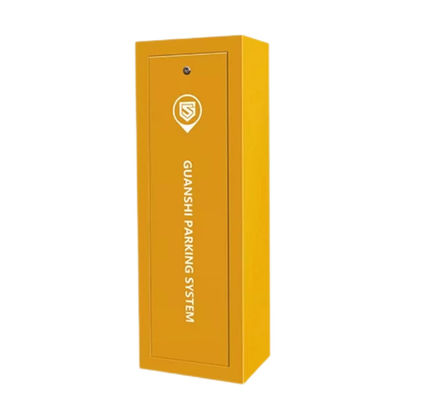

लागत प्रभावी लो-वोल्टेज डीसी बैरियर गेट्स: कुशल पहुंच नियंत्रण, आसान स्थापना और रखरखाव

• रिमोट कंट्रोल: रिमोट कंट्रोल के माध्यम से स्विच कंट्रोल, रिमोट ऑपरेशन के लिए सुविधाजनक।

• ऑटो-सेंसिंग: सेंसर (जैसे इंफ्रारेड, ग्राउंड सेंसर आदि) के माध्यम से वाहन का पता लगाने के बाद स्वचालित रूप से गेट खोलें।

• लाइसेंस प्लेट पहचान: वाहनों की लाइसेंस प्लेट जानकारी को पहचानकर स्वचालित रूप से गेट खोलें।

• नोट: बीवीआर तार का उपयोग करना सबसे अच्छा है, नेटवर्क तार का उपयोग न करें

• यह मूवमेंट साइड माउंटिंग प्रकार, आसान इंस्टॉलेशन और कॉम्पैक्ट संरचना को अपनाता है।
• मूवमेंट का मुख्य भाग विश्वसनीय एल्यूमीनियम मिश्र धातु से बना है, जो डाई-कास्टिंग प्रक्रिया द्वारा निर्मित हैयांत्रिक शक्ति, सुंदर उपस्थिति, सटीक आकार और अच्छा गर्मी अपव्यय।

• आंदोलन गियर रिडक्शन ट्रांसमिशन, उच्च ट्रांसमिशन दक्षता, बिजली उत्पादन के छोटे नुकसान को अपनाता है; गियरसामग्री SCM421, कार्बराइजिंग हीट उपचार प्रक्रिया, सटीक पीस प्रसंस्करण, विरोधी पहनने, प्रभाव प्रतिरोध, सेवा जीवन वर्म गियर ट्रांसमिशन संरचना से कहीं अधिक है।

• यह मूवमेंट बड़े आउटपुट टॉर्क और छोटे आकार के साथ डीसी ब्रशलेस मोटर को अपनाता है, और गति को समायोजित किया जा सकता हैनियंत्रक के माध्यम से मनमाने ढंग से, और पोल को गिराने और उठाने पर मंदी बफर का एहसास किया जा सकता है, ताकि गेट पोल को आसानी से जगह पर रखा जा सके।

• मोटर DC24V सुरक्षा वोल्टेज को अपनाती है, जो रिसाव के कारण होने वाली बिजली के झटके की दुर्घटना से बचाती है और प्रदान करती हैव्यक्तिगत सुरक्षा के लिए अधिक सुरक्षा।

आंतरिक आयाम

आंदोलन की रूपरेखा चित्र

मोटर लीड वायर परिभाषा

काम का माहौल

• तापमान सीमा: -30°C ~ +60°C

• आर्द्रता: 90% या उससे कम (कोई संक्षेपण नहीं)

• ऊंचाई: 1000 मीटर से नीचे

भंडारण वातावरण

परिचालन जीवन

गेट पोल माउंटिंग प्लेट-अष्टकोणीय पोल

बैरियर कमीशनिंग चरण

चरण 1: रॉड और स्प्रिंग का मिलान करें

चरण 2: ट्रैक गेट के स्व-निरीक्षण शिक्षण स्विच की सीमा

• नियंत्रक का सामान्य स्टार्टअप "00:00" और "ई-00" वैकल्पिक रूप से प्रदर्शित होता है। कंट्रोलर को दबाकर रखें2 सेकंड के लिए "बंद/ऊपर करें", और ट्रैक गेट बंद होने की दिशा में काम करता है। नियंत्रक "0 0 0 0" प्रदर्शित करने के लिए बाएं से दाएं स्क्रॉल करता है, और बजर लयबद्ध रूप से बजता है। जब मोटर समापन सीमा तक चलती है, तो नियंत्रक स्थिर "0 0 0 0" प्रदर्शित करता है और बजर बजना बंद हो जाता है। इस समय, समापन स्व-परीक्षण पूरा हो गया है।
• समापन स्व-परीक्षण पूरा होने के बाद, नियंत्रक को 2 सेकंड के लिए "खुला/नीचे" दबाकर रखें, औरट्रैक गेट खुलने की दिशा में काम करता है। नियंत्रक "0 0 0 0" प्रदर्शित करने के लिए बाएं से दाएं स्क्रॉल करता है, और बजर लयबद्ध रूप से बजता है। जब मोटर शुरुआती सीमा तक चलती है, तो नियंत्रक बजर लंबे समय तक बजता है। इस समय, उद्घाटन स्व-परीक्षण पूरा हो गया है, और गेट सामान्य रूप से काम कर सकता है।

• स्थिति पर ड्राइविंग के बाद पोल 90 डिग्री से अधिक हो जाता है (पी-9 पैरामीटर को बड़े पैमाने पर समायोजित करें);ध्रुव 90 डिग्री से कम है (पी-9 पैरामीटर कम करें)।
• उस स्थिति के करीब जहां ध्रुव क्षैतिज स्थिति से ऊंचा है (पी-6 पैरामीटर कम करें);पोल समतल स्थिति से नीचे है (पी-6 बढ़ाएँ)।

कुंजी संचालन

शॉर्टकट कुंजी ऑपरेशन

• सॉफ़्टवेयर प्रदर्शित करने के लिए मोटर केबल डाले बिना मोड में एक बार "ऑन/डाउन" बटन दबाएँसंस्करण संख्या; सॉफ़्टवेयर दिनांक प्रदर्शित करने के लिए "ऑफ/अप" कुंजी को एक बार दबाएँ।
• सामान्य कामकाजी मोड में, डिजिटल ट्यूब के डिस्प्ले टाइम पेज के तहत, प्रदर्शित करने के लिए एक बार "सेट/सेव" दबाएंवर्तमान मान, हॉल की परिवर्तन दर प्रदर्शित करने के लिए दूसरी बार "सेट/सेव" को छोटा दबाएं, और नियंत्रक के आंतरिक वोल्टेज मान को प्रदर्शित करने के लिए तीसरी बार "सेट/सेव" को छोटा दबाएं; बिजली आपूर्ति वोल्टेज मान प्रदर्शित करने के लिए चौथी बार "सेट/सेव" को छोटा दबाएं;

मुख्य कार्य विवरण

• सेट/सेव कुंजी: सेटिंग स्थिति दर्ज करें और सेटिंग मान सहेजें।

• ऑन/डाउन कुंजी: सामान्य कामकाजी स्थिति में गेट खोलने के लिए इस कुंजी को दबाएं। सेटिंग स्थिति में प्रवेश करने के बाद, आपमेनू आइटम जोड़ने या सेटिंग मान को ऊपर की ओर समायोजित करने के लिए इस कुंजी का उपयोग कर सकते हैं। पैरामीटर सेटिंग स्थिति में, हर बार एक जोड़ने के लिए छोटा दबाएँ। अधिकतम मान तक पहुंचने तक लगातार दबाकर रखें, और फिर न्यूनतम मान से जोड़ें।

• ऑफ/अप कुंजी: गेट को सामान्य कार्यशील स्थिति में बंद करने के लिए इस कुंजी को दबाएं। सेटिंग स्थिति में प्रवेश करने के बाद, आपमेनू आइटम को कम करने या सेटिंग मान को नीचे की ओर समायोजित करने के लिए इस कुंजी का उपयोग कर सकते हैं। पैरामीटर सेटिंग स्थिति में, एक बार में एक घटाने के लिए छोटा दबाएँ। लगातार न्यूनतम मान तक कम करने और फिर अधिकतम मान से घटाने के लिए देर तक दबाएँ।

• रिटर्न/स्टॉप कुंजी: सामान्य कार्यशील स्थिति में, ब्रेक को रोकने के लिए इस कुंजी को दबाएं। सेटिंग स्थिति में, आप बाहर निकल सकते हैंसेटिंग स्थिति या पिछले मेनू पर वापस लौटें।

पैरामीटर मेनू

ऑपरेटिंग निर्देश

पैरामीटर कमांड मान तालिका

• कोणों से जुड़े सभी स्थानों के लिए, समापन स्थिति 0 डिग्री है।
• जब बिजली आपूर्ति वोल्टेज बहुत बड़ा (>27V) या बहुत छोटा (<18V) हो, तो नियंत्रक स्वचालित रूप से चालू हो जाएगासुरक्षा करें और अलार्म दें। जब नियंत्रक सुरक्षित होता है, तो मोटर, लाइट बॉक्स, ग्राउंड सेंसर और अन्य उपकरण काम नहीं करेंगे।

रिमोट कंट्रोल फ़ंक्शन

• रिमोट कंट्रोल पेयरिंग: कंट्रोलर "सेट/सेव" को तीन सेकंड तक देर तक दबाएं, पीएफ आइटम ढूंढें और दबाएं"000" प्रदर्शित करने के लिए फिर से "सेट/सेव" करें। इस समय रिमोट कंट्रोल की कोई भी कुंजी दबाएं। इस समय, नियंत्रक द्वारा लंबी ध्वनि करने के बाद, डिस्प्ले पीएफ में बदल जाता है, जो दर्शाता है कि रिमोट कंट्रोल सफलतापूर्वक मिलान हो गया है।
• रिमोट कंट्रोलर साफ़ करें: मुख्य बोर्ड पर "सेट/सेव" को तीन सेकंड तक देर तक दबाएँ, पीएफ आइटम ढूंढें,"000" प्रदर्शित करने के लिए फिर से "सेट/सेव" दबाएँ, मान को 253 पर समायोजित करें, और "सेट/सेव" फिर से दबाएँ। इस समय, मुख्य बोर्ड द्वारा लंबी ध्वनि करने के बाद, डिस्प्ले पीएफ में बदल जाता है, और सभी रिमोट कंट्रोलर साफ़ हो जाएंगे।
• फ्लीट मोड: कंट्रोलर पर "सेट/सेव" को तीन सेकंड तक देर तक दबाएँ, आइटम पी-8 ढूंढें, और फिर "सेट/सेव" दबाएँ।"0" प्रदर्शित करने के लिए, मान को 4 पर समायोजित करें, और फिर मेनू से बाहर निकलने के लिए "सेट/सेव" दबाएँ; सड़क का गेट खुलने के बाद, रिमोट कंट्रोलर के स्टॉप बटन को 2 सेकंड से अधिक समय तक दबाएं, और फ्लीट मोड शुरू हो जाएगा; फ्लीट मोड को बंद करने के लिए, बस रिमोट कंट्रोलर की ऑफ कुंजी दबाएं।

पैरामीटर स्थानांतरण चरण

• चरण 1: एक टेम्पलेट डीबग करें

• चरण 2: टेम्पलेट को नए नियंत्रक से कनेक्ट करें

• चरण 3: नए नियंत्रक को चालू करें

• चरण 4: टेम्प्लेट के "डाउन" बटन को लंबे समय तक दबाएं, और नए नियंत्रक पर प्रदर्शित "एस-एस" की जांच करें,तब पैरामीटर स्थानांतरण सफल होता है

सामान्य समस्याएँ और समाधान

• आत्म-निरीक्षण सफल नहीं है, और गेट सामान्य रूप से नहीं चल रहा है

• गेट रॉड की ऊर्ध्वाधर या क्षैतिज स्थिति सही जगह पर नहीं है

• सही ढंग से कैसे आंका जाए कि गेट वास्तव में अपनी जगह पर है या नहीं

नियंत्रक के पी-18 पैरामीटर को 1 पर सेट करें। यदि रिले एक बार खोला या बंद किया जाता है, तो यह इंगित करता है कि यह हैयथास्थान खोला/बंद किया गया है

इस बात पर ध्यान दें कि गेट लीवर अपनी जगह पर होने पर मोटर रुकती है या नहीं, जिसका अर्थ है कि वह अपनी जगह पर है।यदि गेट लीवर जगह पर है और मोटर अभी भी चल रही है, तो पी-6 या पी-9 पैरामीटर को बदलना आवश्यक है।

स्विच ऑन और ऑफ करने की प्रक्रिया में, निक्सी ट्यूब में एक गतिशील "1" डिस्प्ले होगा। यदि निक्सी ट्यूब डिस्प्लेसमय इंटरफ़ेस पर लौटता है, यह इंगित करता है कि यह जगह पर है।

• प्रतिरोध के मामले में रिबाउंड फ़ंक्शन की विफलता

• सामान्य ऑपरेशन के दौरान गेट अचानक विपरीत दिशा में चलने लगता है

• जब गेट लगभग अपनी जगह पर था तो गेट दोबारा खोला गया

त्रुटि कोड और समाधान

बीआर-110	बीआर-110एफ	BR-110BY	बीआर-110एल	बीआर-110एच

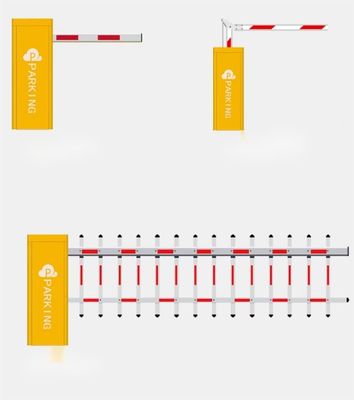

सीधे हाथ वाला संस्करण उठाने का समय: 3s 6s	उच्च गति संस्करण उठाने का समय 1.5s	एलईडी प्रकाश संस्करण उठाने का समय: 3s 6s	90° फोल्डिंग आर्म संस्करण उठाने का समय: 3s 6s	180° फ़ोल्ड करने योग्य आर्म संस्करण उठाने का समय: 3s 6s
बीआर-121	बीआरडीसी-110	बीडीसी-1	बीआरसी-433आर	बीआरसी-443टी
बाड़ बांह संस्करण उठाने का समय: 6s	डीसी पावर इकोनॉमी संस्करण उठाने का समय: 1.2-5 सेकंड
