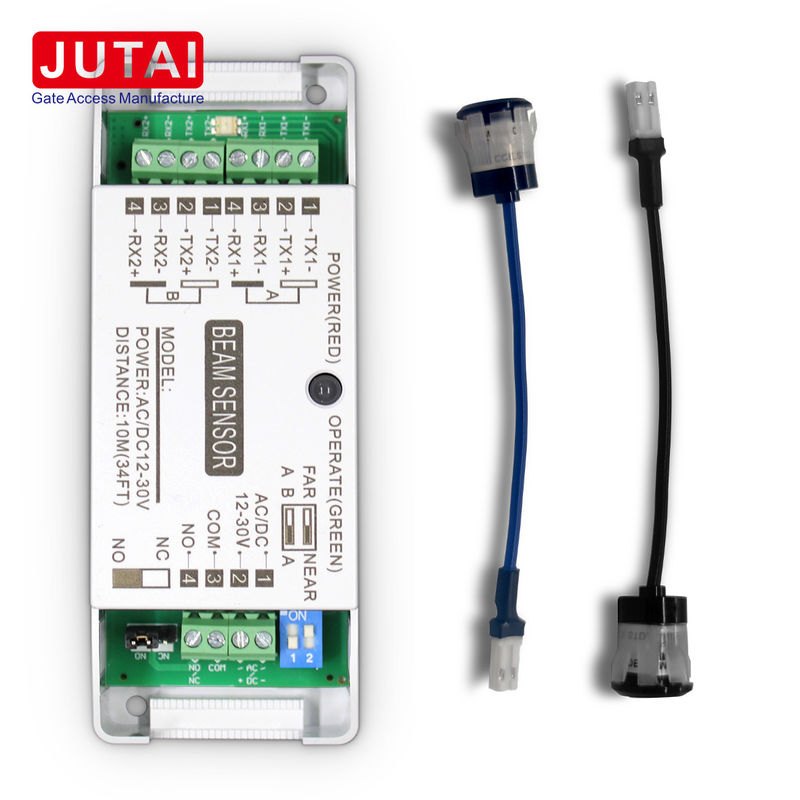

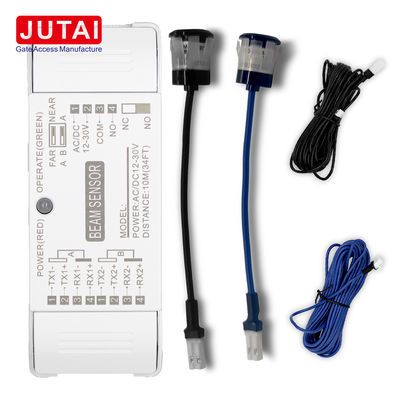

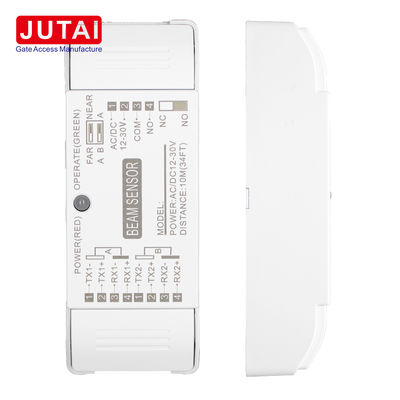

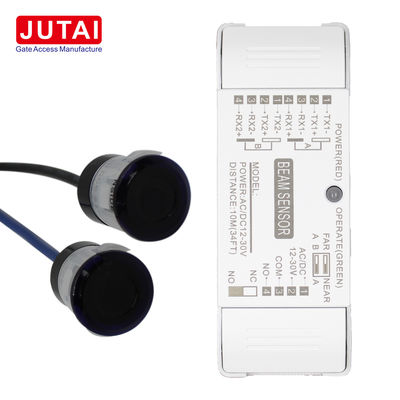

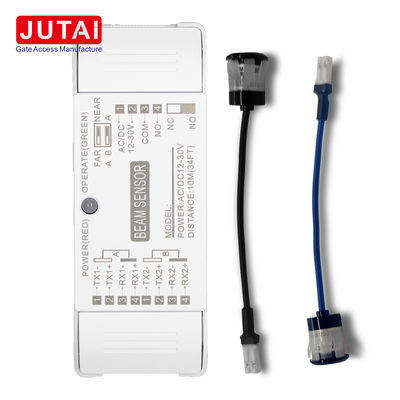

10 मीटर इन्फ्रारेड बीम सेंसर ऑटोमैटिक दरवाजा सुरक्षा के लिए फोटोइलेक्ट्रिक सेल

स्वचालित दरवाजा सुरक्षा काउंटर बीम: बंद होने पर दरवाजे को लोगों या वस्तुओं को फंसाने से रोकने के लिए उपयोग किया जाता है।इसमें इन्फ्रारेड इमिटर और रिसीवर की एक जोड़ी होती है जो दरवाजे के दोनों ओर लगाए जाते हैं और इन्फ्रारेड बीम बनाते हैं।जब कोई व्यक्ति या वस्तु दरवाजे से गुजरती है, तो यह बीम बाधित हो जाता है, जिससे दरवाजे को बंद करने या खोलने की क्रिया बंद हो जाती है ताकि चिपकने या कुचलने की घटनाओं को रोका जा सके।

वायरिंग परिभाषाएँ

नोटः 1. पावर इनपुट AC/DC12-30V

2यदि एक समूह के बीम का उपयोग किया जाता है, तो एकल बीम से कनेक्ट करने की आवश्यकता है

3.DIP1 एकल/डबल लाइट सेट करना

4.डीआईपी2 सेटिंग रेंज

5.NO/NC आउटपुट चुना जा सकता है

समग्र लाभ

• वायरिंग विधि का उपयोग करके, वायरिंग सरल, सुविधाजनक और सटीक है।
• माइक्रो कंप्यूटर नियंत्रण प्रौद्योगिकी का उपयोग करके, प्रणाली में उच्च एकीकरण और मजबूत स्थिरता है।
• अंतर्राष्ट्रीय सामान्य ऑप्टिकल लेंस डिजाइन में अच्छी फोकसिंग, उचित नियंत्रण कोण और स्थापित करना आसान है।
• विशेष माइक्रो कंप्यूटर कोडिंग ट्रांससीवर तकनीक का उपयोग करके,ट्रांसमीटर और रिसीवर में लंबी दूरी और मजबूत एंटी-इंटरफेस क्षमता होती है।
• प्राकृतिक सूर्य के प्रकाश के हस्तक्षेप का प्रतिरोध करने की समस्या को प्रभावी ढंग से हल करने के लिए जर्मन रिसीविंग फिल्टरिंग, डिकोडिंग और एम्पलीफिकेशन सिस्टम को अपनाना।
• इसमें ट्रांससीवर लेंस का एक या दो समूह और अलग-अलग कनेक्शन आउटपुट होते हैं। कनेक्शन में अच्छी परिरक्षण गुण होते हैं और यह एक प्रकाश किरण या दो प्रकाश किरणों को नियंत्रित कर सकता है।
• प्रकाश बंद होने के बाद,आउटपुट सामान्य रूप से खुले या सामान्य रूप से बंद संकेतों का लचीला चयन कर सकता है।
• व्यापक वोल्टेज इनपुट डिजाइन, 12-30VAC और DC दोनों पावर इनपुट के लिए मान्य है।
• अद्वितीय उच्च-सटीक गणना मोड और सूर्य के प्रकाश फ़िल्टर कारक प्रणाली की हस्तक्षेप विरोधी क्षमता में काफी सुधार करते हैं।

विशिष्ट विचार

• एकल बीम को समूह ए और डबल बीम को समूह एबी से जोड़ा जाना चाहिए।

• विद्युत आंख स्थापित करते समय, छिद्रित छेद का व्यास 13 मिमी है।

• एक प्रकाश किरण का उपयोग करते समय,स्थापना की अनुशंसित ऊंचाई जमीन से 60 सेमी है।

• डबल बीम का उपयोग करते समय,एक सेट जमीन से 30 सेमी की ऊंचाई पर स्थापित किया जाता है,और दूसरा सेट जमीन से 90 सेमी की ऊंचाई पर स्थापित किया जाता है।

• ट्रांसमीटर और रिसीवर के पास एक निश्चित स्वचालित कैप्चर रेंज है,लेकिन कृपया इसे क्षैतिज और ऊर्ध्वाधर दिशाओं में स्थिरता सुनिश्चित करने के लिए स्थापित करते समय इसे संरेखित करना सुनिश्चित करें।

• आम तौर पर, आपको सावधान रहना चाहिए कि आप ट्रांसमीटर और रिसीवर के बीच वस्तुओं के ढेर न लगाएं ताकि अवरोध और खराबी से बचा जा सके।

• इस प्रणाली में प्राकृतिक प्रकाश हस्तक्षेप का उत्कृष्ट प्रतिरोध है,लेकिन स्थापना करते समय,इलेक्ट्रिक आंख के लिए मजबूत सूर्य के प्रकाश के प्रत्यक्ष फ्रंटल एक्सपोजर से बचने का प्रयास करें।

• सुनिश्चित करें कि सुरक्षा प्रकाश की ऊंचाई जमीन से 20 सेमी से कम न हो।
