| ब्रांड नाम: | JUTAI |
| मॉडल संख्या: | एसडीएम-20आर |
| एमओक्यू: | नमूना के लिए समर्थन 1-10 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 50 पीस 1 कार्टन |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

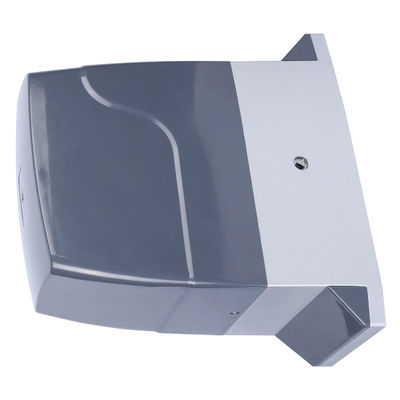

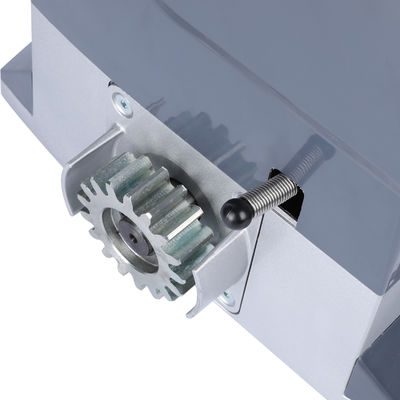

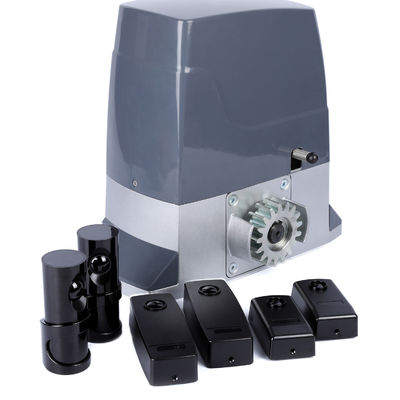

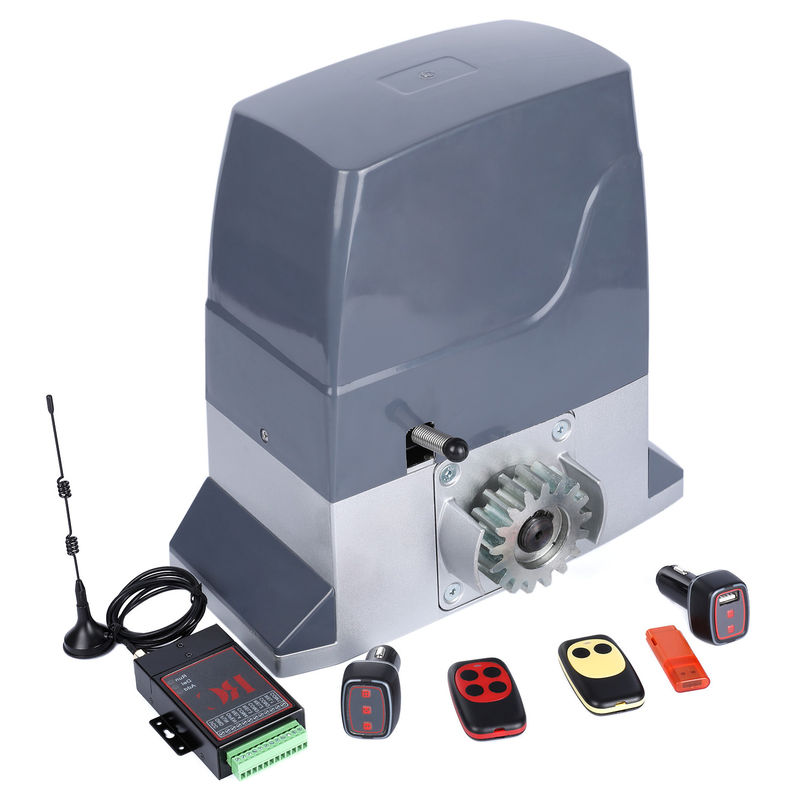

एसडीएम-30आर स्मार्ट स्लाइडिंग गेट मोटर आवासीय और वाणिज्यिक दोनों गेटों के लिए आदर्श समाधान है, जो उपयोगकर्ता के अनुकूल सुविधाओं के साथ उन्नत तकनीक प्रदान करता है। आसान स्थापना के लिए डिज़ाइन की गई, यह मोटर सेटअप प्रक्रिया को सरल बनाती है, जिससे आप कुछ ही समय में अपना गेट चालू कर सकते हैं। इसकी स्मार्ट कार्यक्षमता आपके मौजूदा गेट सिस्टम के साथ निर्बाध एकीकरण सुनिश्चित करती है, जो बेहतर सुरक्षा और सुविधा के लिए एक विश्वसनीय और कुशल समाधान प्रदान करती है।
नवीन स्मार्ट तकनीक से सुसज्जित, एसडीएम-30आर आपके स्मार्टफोन के माध्यम से रिमोट एक्सेस और नियंत्रण की अनुमति देता है, जिससे आपको कहीं से भी अपने गेट को प्रबंधित करने की क्षमता मिलती है। चाहे आप घर पर हों या बाहर, आप अपना गेट आसानी से खोल या बंद कर सकते हैं, जिससे मन की शांति और सहज पहुंच सुनिश्चित होगी। मोटर को शांत और सुचारू संचालन के लिए भी डिज़ाइन किया गया है, जो इसे वाणिज्यिक अनुप्रयोगों के लिए मजबूत प्रदर्शन प्रदान करते हुए आवासीय पड़ोस के लिए एकदम सही बनाता है।
एसडीएम-30आर के साथ स्थायित्व और सुरक्षा सर्वोपरि है, जिसमें बाधा का पता लगाने और आपातकालीन रोक कार्यों जैसे अंतर्निहित सुरक्षा तंत्र शामिल हैं। यह मोटर विभिन्न प्रकार के गेट वजन और आकारों के साथ संगत है, जो इसे किसी भी संपत्ति के लिए एक बहुमुखी विकल्प बनाती है। एसडीएम-30आर स्मार्ट स्लाइडिंग गेट मोटर में अपग्रेड करें और अपनी गेट ऑटोमेशन आवश्यकताओं के लिए प्रौद्योगिकी, सुविधा और विश्वसनीयता के सही मिश्रण का अनुभव करें।
1. भीड़ रोधी डिज़ाइन.
प्रत्येक पावर ऑन के बाद पहले ऑपरेशन में, सीमा से बाहर जाने से बचने के लिए मोटर पूरी प्रक्रिया के दौरान सीमा बिंदु तक धीमी गति में चलती है। जब दरवाजा सीमा बिंदु तक पहुंचता है, तो सीमा को टूटने से बचाने के लिए मोटर को केवल विपरीत दिशा के बटन को दबाकर संचालित किया जा सकता है। (सूचना: जब यह चालू होता है तो इसमें पावर ऑफ प्रोटेक्शन फ़ंक्शन होता है, और मोटर केवल दोबारा चालू होने पर विपरीत दिशा में चलती है)।
2. मास्टर-स्लेव मोड उपलब्ध है।
प्रत्येक पर समान नियंत्रण बोर्ड वाली दो मोटरें समकालिक रूप से काम कर सकती हैं। इस मोड में, इन्फ्रारेड, ग्राउंड सेंस, ऑटोमैटिक डोर क्लोज़ और अन्य फ़ंक्शन सिंक्रोनाइज़ होते हैं। ध्यान दें: इन्फ्रारेड, ग्राउंड सेंस को मास्टर मोटर से जोड़ा जाना चाहिए।
3. मोटर रनटाइम सुरक्षा।
यात्रा विफलता के दौरान मोटर को चलने से रोकने के लिए, नियंत्रण बोर्ड मैन्युअल सेटिंग के बिना स्वचालित रूप से मोटर चलने का समय सीख लेगा, और समय मार्जिन के रूप में 10 स्वचालित रूप से जोड़ दिया जाएगा।
4. स्वत: बंद करने का कार्य।
दरवाज़ा स्वचालित रूप से बंद होने से पहले 1 सेकंड से 250 सेकंड तक का समय निर्धारित किया जा सकता है। डिफ़ॉल्ट मान 3s है.
5. नरम शुरुआत और धीमी गति से रुकना।
इसमें सॉफ्ट स्टार्ट और स्लो स्टॉप सुविधाएँ उपलब्ध हैं। धीमी गति से रुकने की सुविधा की दूरी और गति को समायोजित किया जा सकता है।
6. रुकें और प्रतिरोध के विरुद्ध पलटाव करें।
समापन यात्रा के लिए प्रतिरोध के विरुद्ध रुकने और प्रतिरोध के विरुद्ध रिबाउंड के बीच स्विच करने योग्य। शुरुआती यात्रा के लिए प्रतिरोध के खिलाफ रुकें।
7. ब्लूटूथ मॉड्यूल के लिए ऑनबोर्ड सॉकेट।
स्टैंडअलोन ब्लूटूथ मॉड्यूल (मॉड्यूल डिफ़ॉल्ट रूप से शामिल नहीं है) को सम्मिलित करने के लिए एक सॉकेट को ऑनबोर्ड में एकीकृत किया गया है।
8. इंटरनेट नियंत्रण के लिए एक बटन कॉन्फ़िगरेशन।
ऑनबोर्ड पर एक बटन दबाकर सीधे इंटरनेट नियंत्रकों के साथ जोड़ा जा सकता है, किसी प्रतिलिपि प्रक्रिया की आवश्यकता नहीं है।
| नमूना | क्षमता | इनपुट | उत्पादन | मूल्यांकित शक्ति | आउटपुट टॉर्क | घूर्णन गति | गेट स्पीड |
| जेटीएसडीएम-10आर | 1000 किलोग्राम | एसी 220/110 वी | डीसी 24 वी | 130 डब्ल्यू | 29 एनएम | 1500 आरपीएम | 12मी/मिनट |
| जेटीएसडीएम-15आर | 1500 किलोग्राम | एसी 220/110 वी | डीसी 24 वी | 180 डब्ल्यू | 30 एनएम | 1500 आरपीएम | 12मी/मिनट |
| जेटीएसडीएम-20आर | 2000 किलोग्राम | एसी 220/110 वी | डीसी 24 वी | 280 डब्ल्यू | 37 एनएम | 1500 आरपीएम | 12मी/मिनट |
| जेटीएसडीएम-30आर | 3000 किलोग्राम | एसी 220/110 वी | डीसी 24 वी | 350 डब्ल्यू | 47 एनएम | 1500 आरपीएम | 12मी/मिनट |
| जेटीएचएसडीएम-18 | 1200 किलोग्राम | एसी 220/110 वी | डीसी 24 वी | 250 डब्ल्यू | 30 एनएम | 2500 आरपीएम | 18मी/मिनट |
| जेटीएचएसडीएम-24 | 800 किलोग्राम | एसी 220/110 वी | डीसी 24 वी | 300 डब्ल्यू | 42 एनएम | 3000 आरपीएम | 24 मी/मिनट |
| जेटीएचएसडीएम-36 | 600 किलोग्राम | एसी 220/110 वी | डीसी 24 वी | 350 डब्ल्यू | 50 एनएम | 3500 आरपीएम | 36मी/मिनट |
डिप स्विच ①: रिमोट कंट्रोल एक-कुंजी और चार-कुंजी मोड स्विच
❀बंद स्थिति
ओपन, क्लोज, स्टॉप, लॉक के रूप में काम करने वाली चार स्वतंत्र कुंजियों के साथ रिमोट कंट्रोल। जब नॉन-पैसेजवे मोड में, लॉक कुंजी दबाने के बाद, काम करने में सक्षम होने से पहले स्टॉप कुंजी दबाई जानी चाहिए।
❀स्थिति पर
(1) रिमोट पर एक कुंजी एक-कुंजी नियंत्रण कुंजी है (जोड़ते समय दबाई गई विशिष्ट कुंजी)।
(2) रिमोट की प्रत्येक कुंजी एक-कुंजी नियंत्रण कुंजी है।
❀फ़ंक्शन सेटिंग
मुड़ें और केवल ① और ⑥ को चालू करें, बजर के साथ एक बार SET दबाएँ, यह एकल कुंजी वाला एक-कुंजी मोड है, 4 बजर के साथ फिर से दबाएँ, 4 कुंजी वाला एक-कुंजी मोड है। सेटिंग के बाद ⑥ को बंद कर दें।
डिप स्विच ②: पैसेजवे मोड
❀बंद स्थिति
पैसेजवे मोड को अक्षम करें.
❀स्थिति पर
पैसेजवे मोड सक्षम करें (① बंद पर, ② चालू पर)।
❀ जब गेट सीमा स्थिति पर बंद हो, तो लॉक कुंजी दबाने से मोटर 6 सेकेंड तक खुलने की गति में चलेगी।
डिप स्विच ③: स्वतः बंद
❀बंद स्थिति
ऑटो-क्लोज़ फ़ंक्शन को अक्षम करें।
❀स्थिति पर
ऑटो-क्लोज़ फ़ंक्शन को सक्षम करें। लिमिट पोजीशन पर गेट खुलने पर ही उल्टी गिनती शुरू हो जाएगी, फिर गेट अपने आप लिमिट पोजीशन पर बंद हो जाएगा।
❀स्वत: बंद टाइमर सेटिंग
मुड़ें और केवल ③ और ⑥ को चालू करें, SET कुंजी पर प्रत्येक प्रेस 1s है, इसे तब तक सेट करें जब तक आप
250 तक की कामना। सेटिंग के बाद ⑥ को बंद कर दें।
डिप स्विच ④: धीमा स्टॉप
❀बंद स्थिति
धीमे स्टॉप फ़ंक्शन को अक्षम करें.
❀स्थिति पर
धीमी गति से रुकने वाले फ़ंक्शन को सक्षम करें (दूरस्थ शिक्षा यात्रा के बाद ही प्रभावी)।
❀ स्लो स्टॉप की गति को एमटी एडजस्टर के साथ समायोजित किया जा सकता है, गति बढ़ाने के लिए इसे दक्षिणावर्त घुमाएं, गति कम करने के लिए इसे वामावर्त घुमाएं।
❀ स्लो स्टॉप की दूरी को टाइम एडजस्टर से समायोजित किया जा सकता है, दूरी बढ़ाने के लिए इसे दक्षिणावर्त घुमाएं, दूरी कम करने के लिए इसे वामावर्त घुमाएं।
❀यात्रा दूरस्थ शिक्षा
मुड़ें और केवल ④ और ⑥ को चालू करें, फिर एक कुंजी को तब तक दबाए रखें जब तक कि गेट स्वचालित रूप से चलना शुरू न कर दे और छोड़ न दे। यह सीमा के करीब होगा और सीमा तक खुलेगा, और धीमे स्टॉप प्रभाव के साथ फिर से सीमा के करीब होगा। 2 बीप के बाद, यात्रा दूरस्थ शिक्षा प्रक्रिया पूरी हो जाती है।
डिप स्विच ⑤: स्टार्टअप ताकत
❀बंद स्थिति
धीमी शुरुआत फ़ंक्शन सक्षम करें. गेट के कंपन को कम करने के लिए, गेट पहले 2 सेकेंड तक धीमी गति से चलता है।
❀स्थिति पर
अधिकतम प्रारंभ गति. गेट शुरू से ही अधिकतम गति से चलता है।
डिप स्विच ⑥: सेटिंग कुंजी
❀बंद स्थिति
सेटिंग्स को प्रभावी बनाएं.
❀स्थिति पर
वन-की फ़ंक्शन, ऑटो-क्लोज़ फ़ंक्शन और स्लो स्टॉपफ़ंक्शन के लिए सेटिंग मोड सक्षम करें। जब सेटिंग्स सेट हो जाएं, तो प्रभावी होने के लिए इस कुंजी को बंद कर दें।
डिप स्विच ⑦: प्रतिरोध स्टॉप और रिबाउंड
❀बंद स्थिति
खुलने या बंद होने के लिए दौड़ने पर गेट रुक जाता है।
❀स्थिति पर
खुलने के लिए दौड़ते समय गेट प्रतिरोध के विरुद्ध रुक जाता है। बंद करने के लिए दौड़ते समय, गेट 1s के प्रतिरोध के विरुद्ध रुक जाता है और फिर पलट जाता है।
❀अनुकूलित प्रतिरोध पलटाव समायोजन
सुनिश्चित करें कि मोटर ठीक से काम करे। डिप स्विच चालू करें ⑦, फिर जब मोटर बंद होने की गति में हो, तो फोर्स एडजस्टर को वामावर्त घुमाएं ताकि दरवाजा बंद हो जाए और स्वचालित रूप से वापस आ जाए, यह प्रतिरोध बल की सीमा है, एडजस्टर को दक्षिणावर्त थोड़ा सा घुमाने का सुझाव दिया गया है इसे अंतिम प्रतिरोध बल के रूप में स्थापित करना।
डिप स्विच ⑧: मोटर रोटेशन दिशा स्वैप
❀ गियर की घूर्णन दिशा को उलटने के लिए इस स्विच को स्वैप करें।
ब्लू डिप स्विच ①: सामान्य रूप से बंद/खुला
❀बंद स्थिति
मोटर की स्थिति को सामान्य रूप से खोलने के लिए सेट करें।
❀स्थिति पर
मोटर की स्थिति को सामान्य रूप से बंद पर सेट करें।
ब्लू डिप स्विच ②: मास्टर-स्लेव मोड
❀बंद स्थिति
वर्तमान मोटर को मास्टर मोटर के रूप में सेट करें।
❀स्थिति पर
वर्तमान मोटर को स्लेव मोटर के रूप में सेट करें।
❀ मास्टर-स्लेव मोड का मतलब है कि मास्टर मोटर संचालित होने पर प्रत्येक कार्य पर एक ही नियंत्रण बोर्ड के साथ 2 मोटरें स्थापित की जाती हैं। मास्टर-स्लेव मोड का एहसास करने के लिए दोनों मोटरों पर 485A+Binterfaces के माध्यम से समानांतर में 2 मोटरें कनेक्ट करें।
एलईडी संकेतक परिचय
चलाएँ संकेतक
1.संचालित होने पर RUN संकेतक हमेशा चालू रहता है।
2.जब भी कोई प्रभावी आरएफ सिग्नल महसूस होता है तो RUN संकेतक एक बार चमकता है।
3.ऑटो-क्लोज़ के लिए टाइमर सेट करते समय, RUN संकेतक वन पर प्रत्येक प्रेस के खिलाफ एक बीप के साथ एक बार चमकता है।
4.मास्टर-स्लेव मोड में होने पर, RUN संकेतक 1s के अंतराल पर लगातार चमकता रहता है।
5.जब ऑटो-क्लोज़ काउंटडाउन स्थिति में, RUN संकेतक 1s के अंतराल के साथ लगातार चमकता है।
6.जब खुलने की गति होती है, तो RUN संकेतक प्रति सेकंड एक बार चमकता है।
7.जब समापन की गति होती है, तो RUN संकेतक प्रति सेकंड 5 बार चमकता है।
अंडर-वी संकेतक
1.जब बैटरी का वोल्टेज 19 ~ 20V के बीच होता है, तो अंडर-वी संकेतक हमेशा चालू रहता है।
2.जब बैटरी का वोल्टेज 19V से कम होता है, तो अंडर-वी संकेतक लगातार चमकता है, बोर्ड अंडर-वोल्टेज स्थिति में प्रवेश करता है और न तो खोलने और न ही बंद करने की गति को पूरा करेगा।
बीएलई संकेतक
1.जब ब्लूटूथ मॉड्यूल बाध्य नहीं होता है, तो BLE संकेतक लगातार प्रति सेकंड एक बार चमकता है।
2.बाइंडिंग के बाद, मोबाइल ऐप से लिंक होने पर BLE संकेतक प्रति सेकंड एक बार चमकता है, और ऐप बंद होने पर बंद हो जाता है।
3.ब्लूटूथ सुविधा को रीसेट करने के लिए BLE कुंजी को 5s तक दबाए रखने के बाद, BLE संकेतक चालू रहेगा।
प्रभारी सूचक
1.चार्ज करते समय, लाल एलईडी हमेशा चालू रहती है।
2.पूर्ण चार्ज होने के बाद लाल एलईडी बंद हो जाती है।
फोटोकेल संकेतक
चालू होने पर, संबंधित लाल एलईडी चालू होती है, अन्यथा यह बंद रहती है।
संकेतक बंद करो
चालू होने पर, संबंधित लाल एलईडी चालू होती है, अन्यथा यह बंद रहती है।
मैनुअल बटन संकेतक
चालू होने पर, संबंधित लाल एलईडी चालू होती है, अन्यथा यह बंद रहती है।
समापन सूचक
चालू होने पर, संबंधित पीली एलईडी चालू होती है, अन्यथा यह बंद रहती है।
उद्घाटन सूचक
चालू होने पर, संबंधित हरी एलईडी चालू होती है, अन्यथा यह बंद रहती है।
लूप संकेतक
चालू होने पर, संबंधित लाल एलईडी चालू होती है, अन्यथा यह बंद रहती है।
बंद सीमक संकेतक
जब गेट सीमा स्थिति पर बंद होता है, तो संबंधित एलईडी चालू रहती है, अन्यथा यह बंद हो जाती है।
लिमिटर संकेतक खोलें
जब गेट सीमा स्थिति पर खुला होता है, तो संबंधित एलईडी चालू रहती है, अन्यथा यह बंद हो जाती है।
बजर परिचय
1.हर बार डिप स्विच डुबाने पर एक बज़ उत्पन्न होता है।
2.लॉक मोड के तहत अनलॉक स्थिति में, जब रिमोट पर लॉक बटन दबाया जाता है तो एक बज़ उत्पन्न होता है जो दर्शाता है कि रिमोट लॉक हो गया है। लॉक स्थिति में होने पर, रिमोट पर STOP बटन दबाने से 2 बज़ आते हैं और रिमोट अनलॉक हो जाता है।
3.जब दोनों सीमा स्विच एक ही समय में चालू हो जाते हैं, तो बजर गूंजता रहता है और मोटर को किसी भी बटन द्वारा संचालित नहीं किया जा सकता है, इस स्थिति में चुंबक की ऊंचाई को समायोजित किया जाना चाहिए।
4.जब गेट खुली/बंद सीमा स्थिति पर होता है, यदि रिमोट पर खुला/बंद बटन दबाया जाता है, तो लगातार 3 बज़ उत्पन्न होते हैं और कोई प्रतिक्रिया नहीं होती है।
5.खोलते समय प्रतिरोध के विरुद्ध रुकने से 3 लगातार भनभनाहट होगी, बंद होने पर प्रतिरोध के विरुद्ध रुकने/रिबाउंड होने से 5 लगातार भनभनाहट होगी।
चुंबकीय सीमा स्विच स्थापना गाइड
गेट को आदर्श बंद स्थिति में ले जाएं, चुंबक को गियर रैक पर उस स्थान पर लगाएं जहां सीमा स्विच बॉक्स स्थित है और सुनिश्चित करें कि चुंबक बॉक्स की ओर है। रैक के दूसरे छोर पर खुली स्थिति के लिए दूसरे चुंबक के साथ भी ऐसा ही करें। सुनिश्चित करें कि बाईं ओर वाला चुंबक ऊंचा है और दाईं ओर वाला चुंबक नीचे है। एक निश्चित सीमा स्थिति में होने पर, बोर्ड पर संबंधित एलईडी संकेतक चालू रहेगा। यदि 2 संकेतक एक ही समय में निरंतर भनभनाहट के साथ चालू हैं, तो चुंबक की ऊंचाई को समायोजित करने की आवश्यकता है।
एमएस मोड (डबल मशीन सिंक्रोनाइज्ड) सेटअप गाइड
संबंध
1.मास्टर मोटर पर मास्टर/स्लेव डिप स्विच को चालू करें। स्लेव मोटर पर स्विच को बंद छोड़ दें।
2.मास्टर मोटर पर A+ B- इंटरफेस को स्लेव मोटर पर संबंधित इंटरफेस से कनेक्ट करें।
❀ कनेक्ट करने के बाद, यदि मास्टर और स्लेव दोनों मोटरों पर RUN संकेतक प्रति सेकंड एक बार समकालिक रूप से चमकते हैं, तो यह ठीक से सेट है। अन्यथा, तार कनेक्शन या डिप स्विच की स्थिति की जांच करें।
कार्य
1.जब एमएस मोड सफलतापूर्वक सेट हो जाता है, तो स्लेव मोटर और मैनुअल बटन के साथ जोड़े गए रिमोट, स्लेव मोटर पर स्टडी/डिलीट बटन सभी कार्य से बाहर हो जाते हैं और साथ ही इससे जुड़े किसी भी बाहरी नियंत्रण डिवाइस के ओपन, स्टॉप, क्लोज फ़ंक्शन बंद हो जाते हैं। गुलाम मोटर.
2.मास्टर मोटर के साथ जोड़े गए रिमोट का संचालन करते समय, और मैनुअल बटन, मास्टर मोटर पर स्टडी/डिलीट बटन के साथ-साथ मास्टर मोटर से जुड़े किसी भी बाहरी नियंत्रण उपकरण के ओपन, स्टॉप, क्लोज फ़ंक्शन को स्लेव मोटर निष्पादित करेगा। समान परिचालन.
3.दोनों मोटरों पर प्रतिरोध स्टॉप/रिबाउंड फ़ंक्शन, फोटोकेल फ़ंक्शन, लूप फ़ंक्शन को किसी भी मोटर से ट्रिगर किया जा सकता है और एक ही समय में दूसरे पर संबंधित फ़ंक्शन को पूरा किया जा सकता है।
4.स्लेव मोटर का ऑटो-क्लोज़ फ़ंक्शन मास्टर मोटर द्वारा ओवरराइट किया जाता है, यदि इस फ़ंक्शन का उपयोग किया जाना है, तो मास्टर मोटर पर ऑटो क्लोज़ डिप स्विच को चालू करें।
5.कम गति दर और प्रतिरोध बल को प्रत्येक मोटर पर अलग से सेट किया जा सकता है।
6.प्रत्येक मोटर पर सीमा फ़ंक्शन अलग से काम करता है, इसे लिंक करने से पहले किसी भी मोटर पर सेट किया जाना है।
|
